Roteamento de cabos internos

Alguns componentes do servidor têm cabos e conectores de cabo internos.

Nota
Desconecte todas as travas, as guias de liberação ou os bloqueios nos conectores de cabo quando você desconectar os cabos. Não liberá-las antes de remover os cabos danificará os conectores ou os soquetes de cabo nas placas de circuito, que são frágeis. Qualquer dano aos conectores ou aos soquetes de cabo pode requerer a substituição dos cabos ou das placas de circuito.

Alguns opcionais, como controladores RAID, podem requerer o cabeamento interno adicional. Consulte a documentação fornecida para o opcional para determinar requisitos e instruções adicionais de cabeamento.

Guias de cabos​

Certifique-se de que todos os cabos passem pelas guias, conforme mostrado em cada seção de cabeamento.

Figura 1. Localizações das guias de cabos


Conectando cabos​

Para conectar cabos, observe as seguintes diretrizes:

  • Desconecte todos os cabos de alimentação do servidor antes de conectar ou desconectar algum cabo interno.

  • Consulte a documentação que é fornecida com quaisquer dispositivos externos para obter instruções de cabeamento adicionais. Pode ser mais fácil rotear os cabos antes de conectar os dispositivos ao servidor.

  • Identificadores de alguns cabos estão impressos nos cabos fornecidos com o servidor e com os dispositivos opcionais. Use esses identificadores para conectar os cabos aos conectores corretos.

  • Verifique se o cabo não está pinçado e não cobre os conectores nem está obstruindo nenhum componente na placa-mãe.

  • Verifique se os cabos relevantes passam pelas presilhas de cabos.

Nota
Desconecte todas as travas, as guias de liberação ou os bloqueios nos conectores de cabo quando você desconectar os cabos da placa-mãe. Não liberá-las antes de remover os cabos danificará os soquetes de cabo na placa-mãe, que são frágeis. Qualquer dano nos soquetes do cabo pode requerer a substituição da placa-mãe.

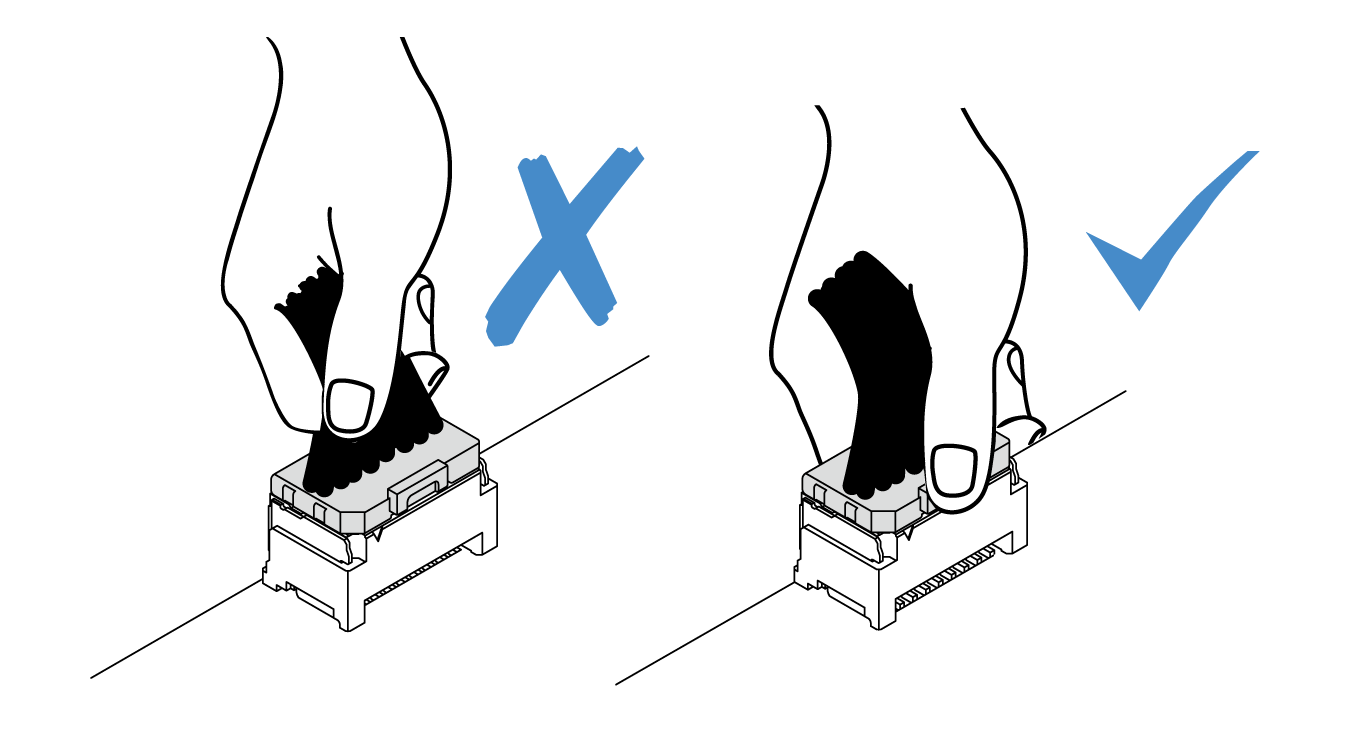

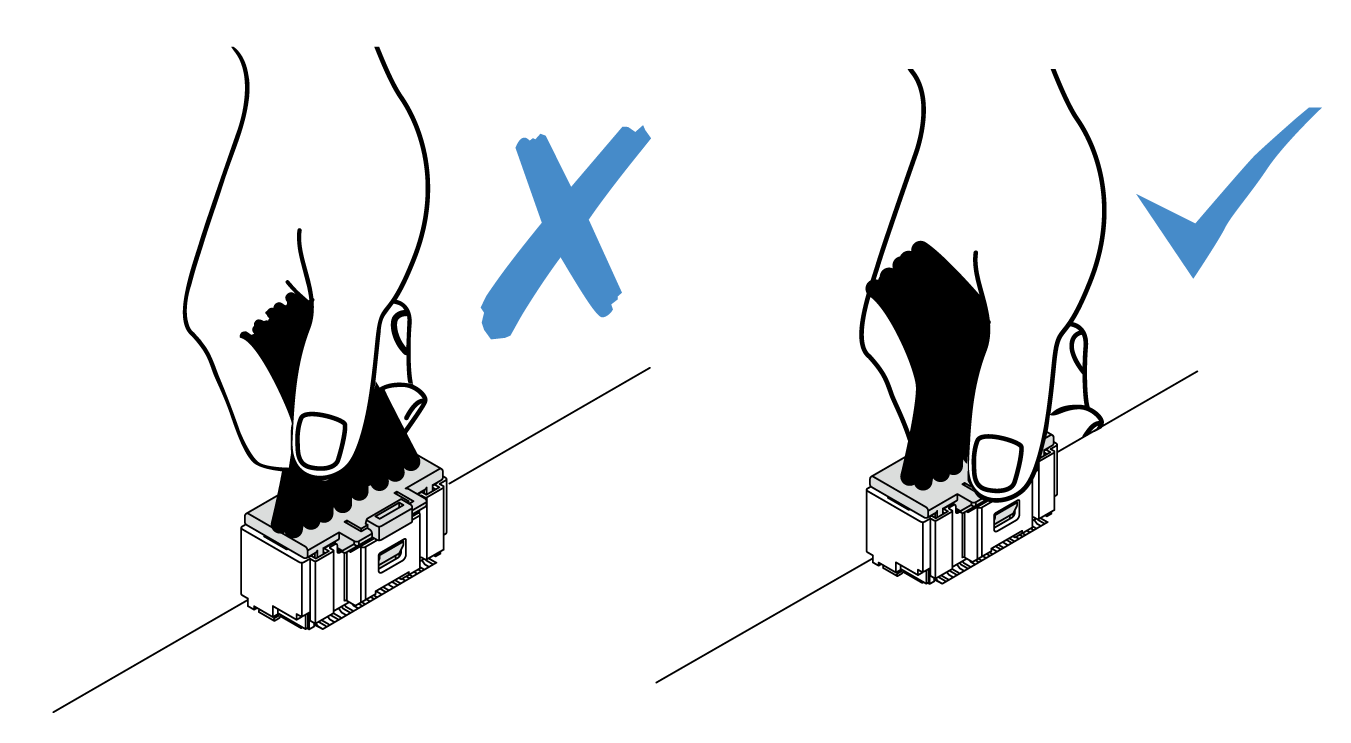

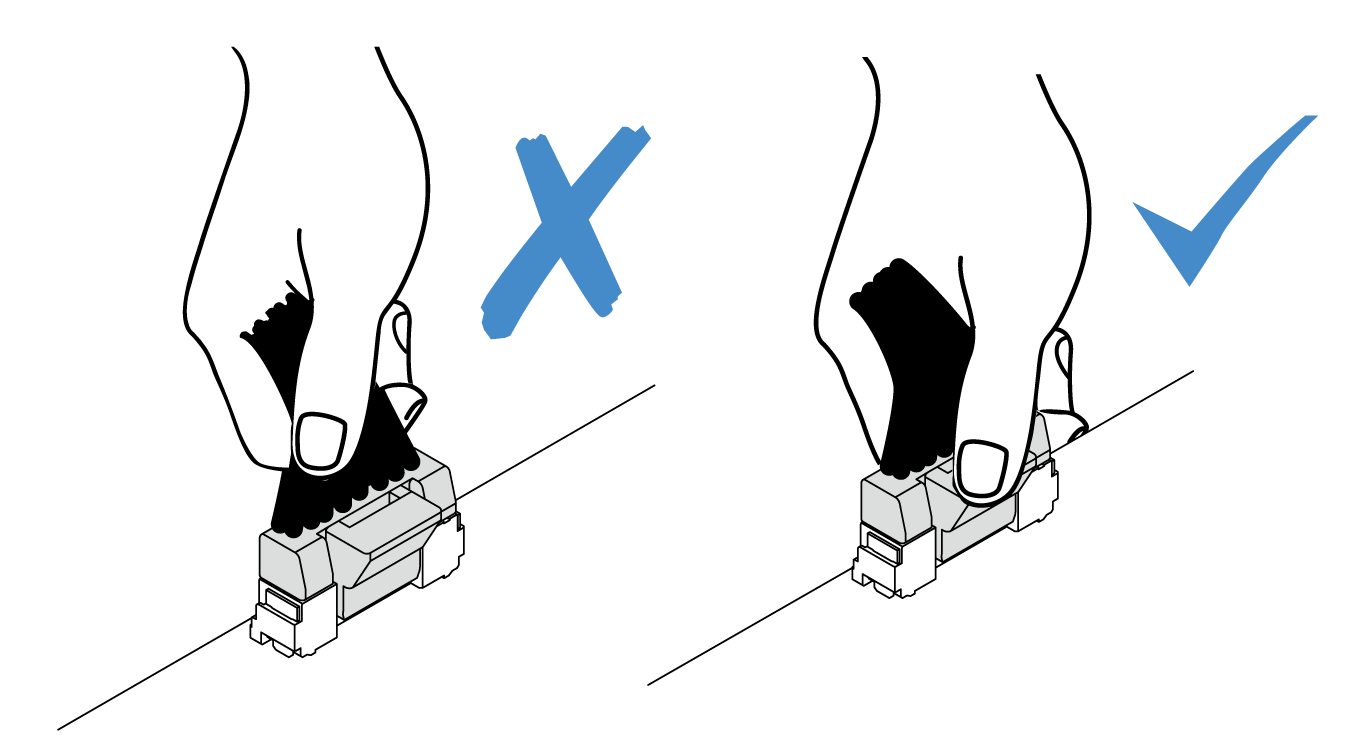

Press the release tab and disengage the connector from the cable socket. Do not pull the cable using force.

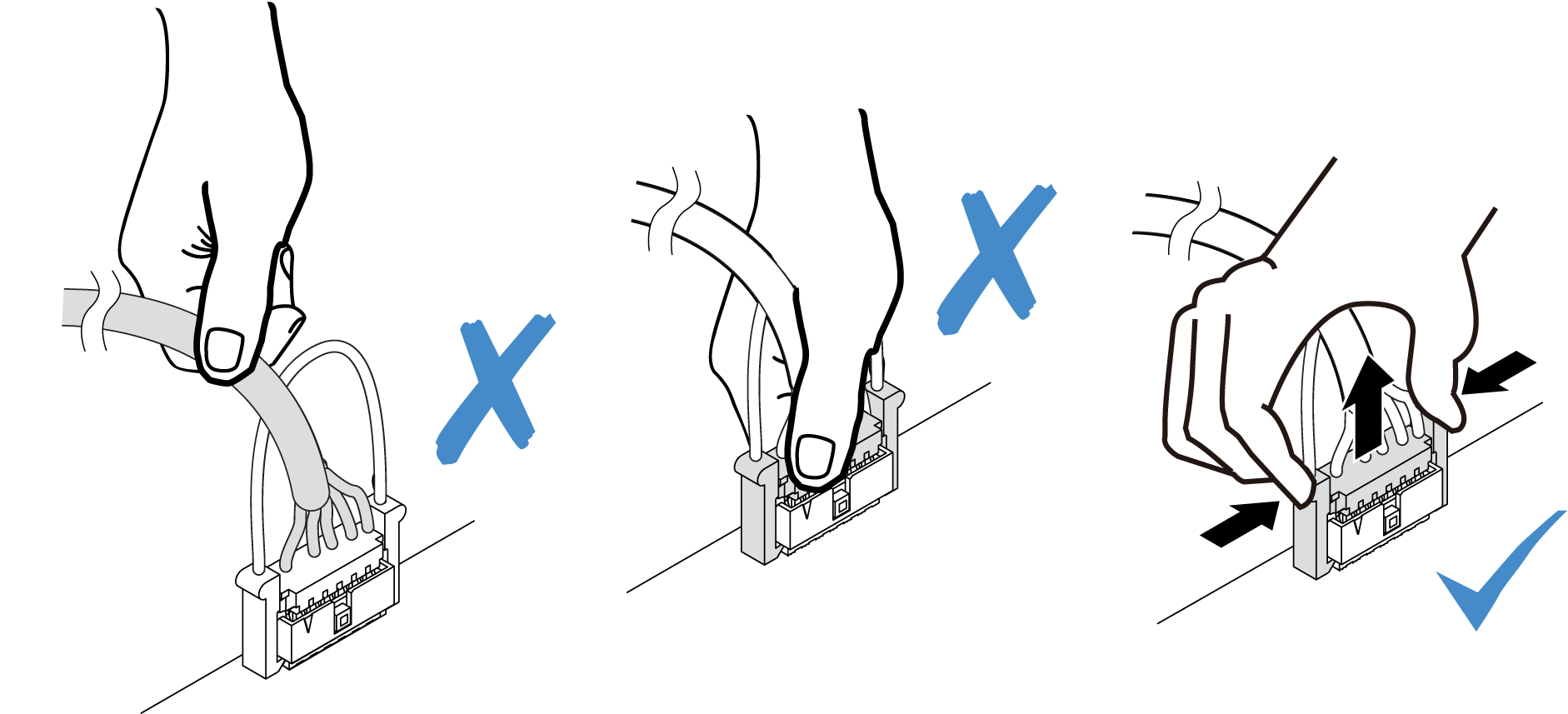

Squeeze the release tabs at both sides and disengage the connector from the cable socket. Do not pull the connector straight up using force.
