내장 케이블 배선
서버의 일부 구성 요소에는 케이블 및 케이블 커넥터가 내장되어 있습니다.
주
케이블을 분리할 때 래치, 잠금 해제 탭 또는 케이블 커넥터의 잠금 장치를 모두 분리하십시오. 케이블을 제거하기 전에 이러한 잠금 장치를 해제하지 못하면 회로 기판의 깨지기 쉬운 케이블 소켓 또는 케이블 커넥터가 손상됩니다. 케이블 커넥터 또는 케이블 소켓이 손상되면 케이블 또는 회로 기판을 교체해야 할 수 있습니다.
RAID 컨트롤러와 같은 일부 옵션에는 추가 내부 케이블 연결이 필요할 수도 있습니다. 추가 케이블 연결 요구사항 및 지침을 확인하려면 해당 옵션과 함께 제공되는 문서를 참조하십시오.
케이블 연결
케이블을 연결하려면 다음 지침을 준수하십시오.
내부 케이블을 연결하거나 분리하기 전에 서버에서 전원 코드를 모두 분리하십시오.
추가 케이블링 지시사항은 외장 장치와 함께 제공되는 문서를 참고하십시오. 장치를 서버에 연결하기 전에 케이블을 배선하는 것이 더 쉬울 수 있습니다.
일부 케이블의 케이블 ID는 서버 및 옵션 장치와 함께 제공된 케이블에 인쇄되어 있습니다. 이 ID를 사용하여 올바른 커넥터에 케이블을 연결할 수 있습니다.
케이블이 고정되지 않고 시스템 보드의 구성 요소를 가리거나 커넥터를 덮지 않는지 확인하십시오.
해당 케이블이 케이블 클립을 통과하는지 확인하십시오.
주

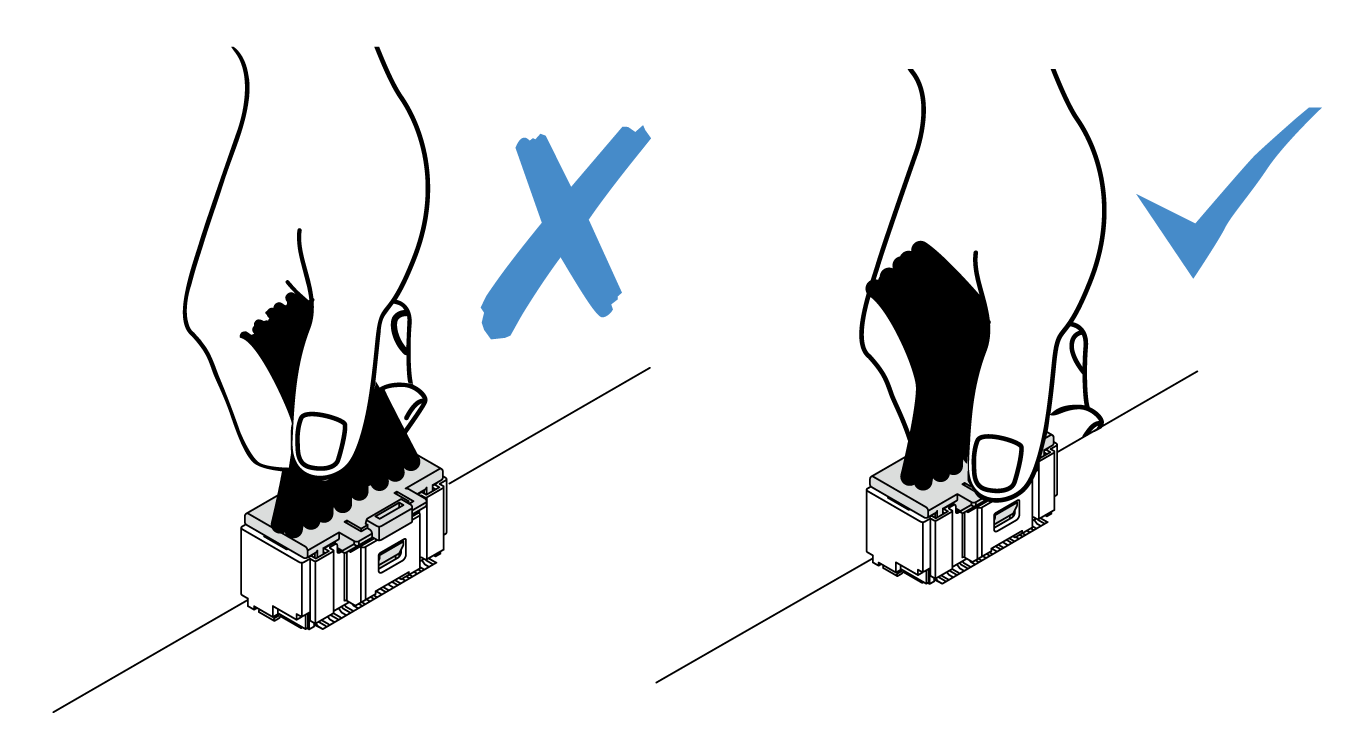

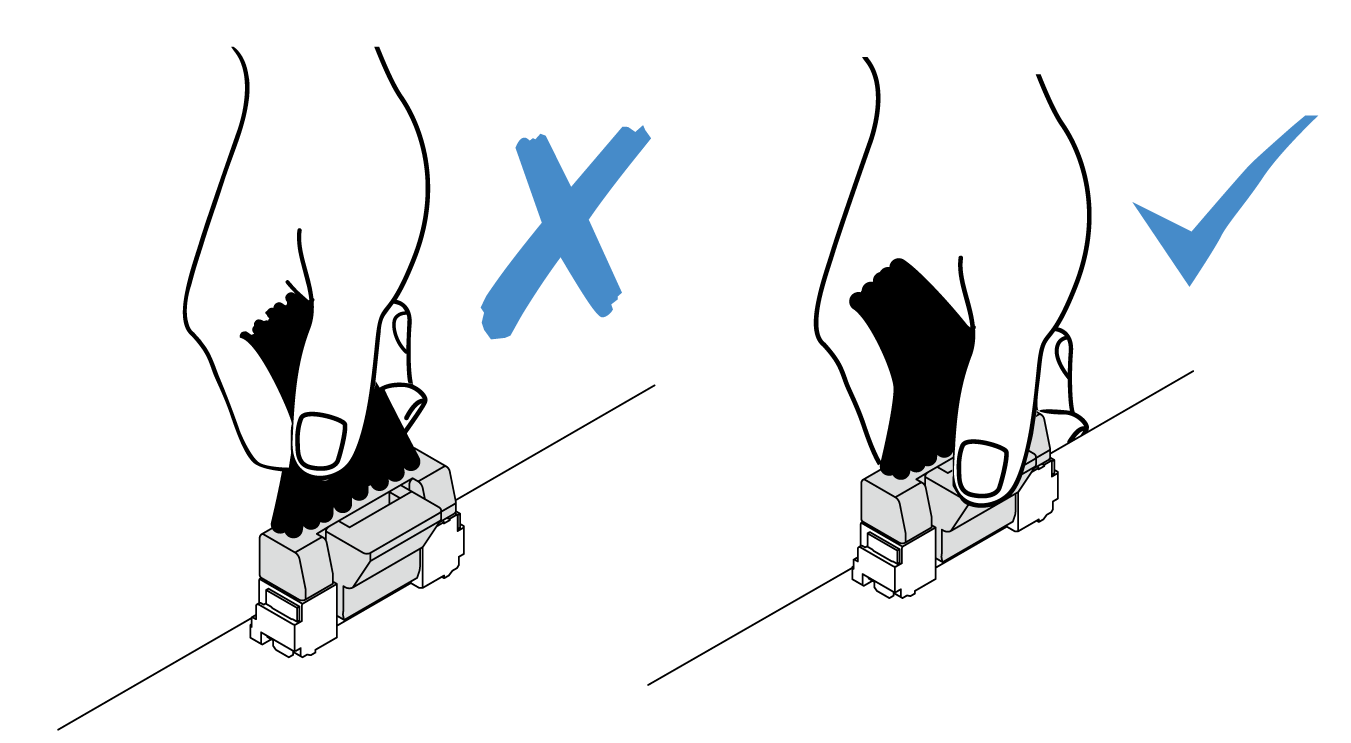

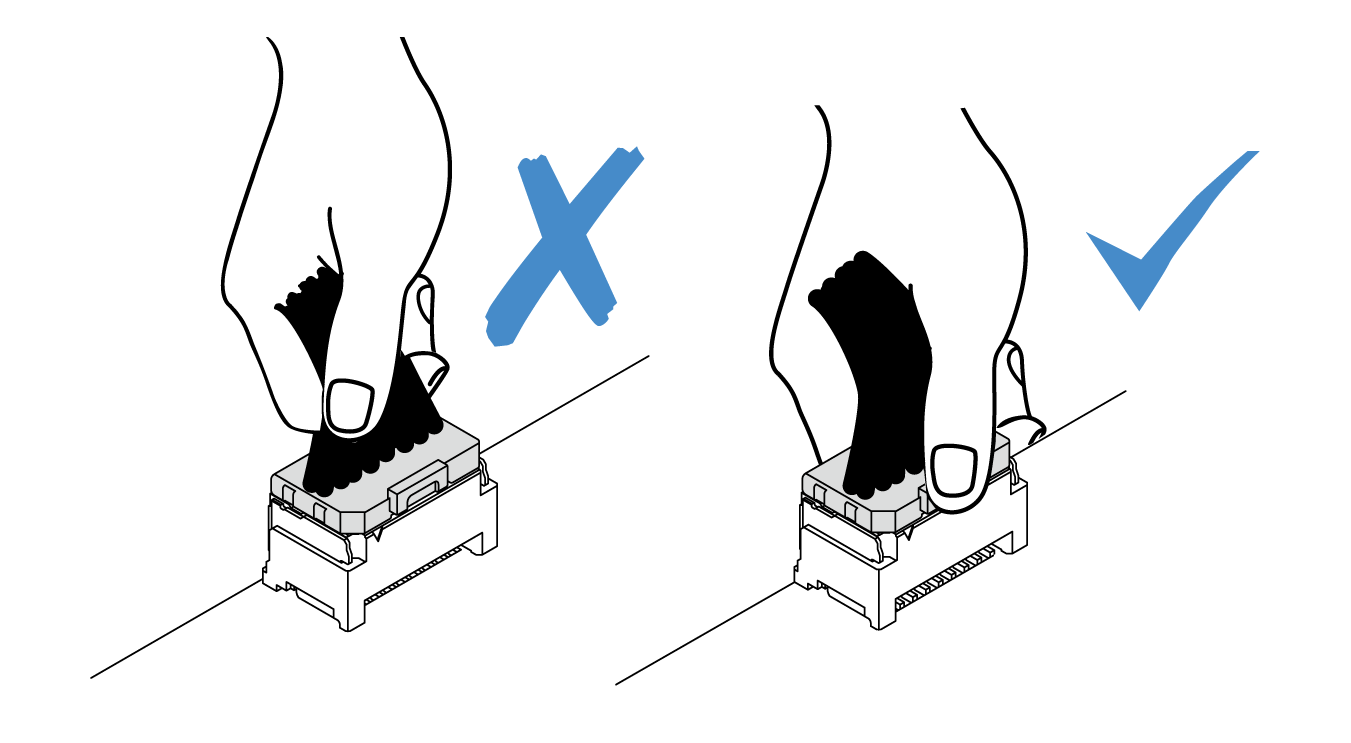

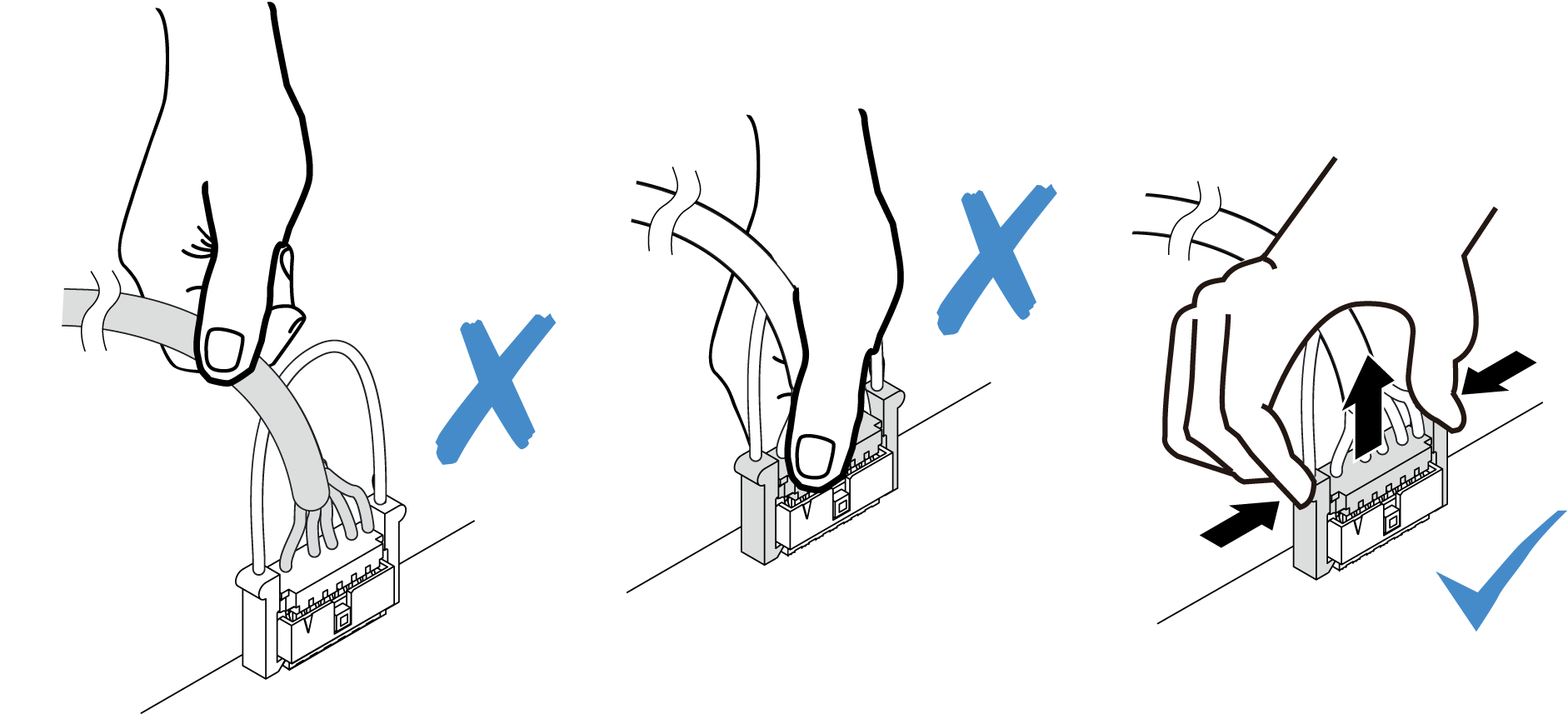

시스템 보드에서 케이블을 분리할 때 래치, 잠금 해제 탭 또는 케이블 커넥터의 잠금 장치를 모두 분리하십시오. 케이블을 제거하기 전에 이러한 잠금 장치를 해제하지 않으면 시스템 보드의 깨지기 쉬운 케이블 소켓이 손상됩니다. 케이블 소켓이 손상되면 시스템 보드를 교체해야 할 수도 있습니다.
