Disposición interna de los cables

Algunos de los componentes del servidor tienen cables y conectores de los cables internos.

Nota
Desenganche todos los pestillos, las pestañas de liberación o los bloqueos de los conectores de los cables cuando desconecte los cables. Si no los libera antes de retirar los cables dañará los conectores de los cables o los zócalos de los cables en las placas de circuitos, que son frágiles. Cualquier daño a los conectores de cables o los zócalos de los cables podría requerir la sustitución de los cables o circuitos.

Algunas opciones, tales como controladores RAID, pueden requerir un cableado interno adicional. Consulte la documentación que se proporciona con la opción para determinar los requisitos e instrucciones adicionales acerca del cableado.

Guías del cable​

Asegúrese de que todos los cables pasen a través de las guías de cables, tal como se muestra en cada sección cableado.

Figura 1. Ubicaciones de guía del cable


Conexión de cables​

Para conectar los cables, utilice las siguientes directrices:

  • Desconecte todos los cables de alimentación del servidor antes de conectar o desconectar cualquier cable interno.

  • Consulte la documentación que se proporciona con los dispositivos externos para obtener instrucciones adicionales sobre el cableado. Es posible que le sea más fácil orientar los cables antes de conectar los dispositivos al servidor.

  • Los identificadores de ciertos cables están impresos sobre los cables que se proporcionan con el servidor y los dispositivos opcionales. Utilice estos identificadores para conectar los cables a los conectores correctos.

  • Asegúrese de que el cable no esté pinzado y de que no cubra conectores ni obstruya ningún componente de la placa del sistema.

  • Asegúrese de que los cables correspondientes pasen a través de los clips para cables.

Nota
Desacople todos los pestillos, las pestañas de liberación o los bloqueos de los conectores de los cables cuando desconecte los cables de la placa del sistema. Si no los libera antes de retirar los cables, los zócalos de los cables de la placa del sistema, los cuales son frágiles, resultarán dañados. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.

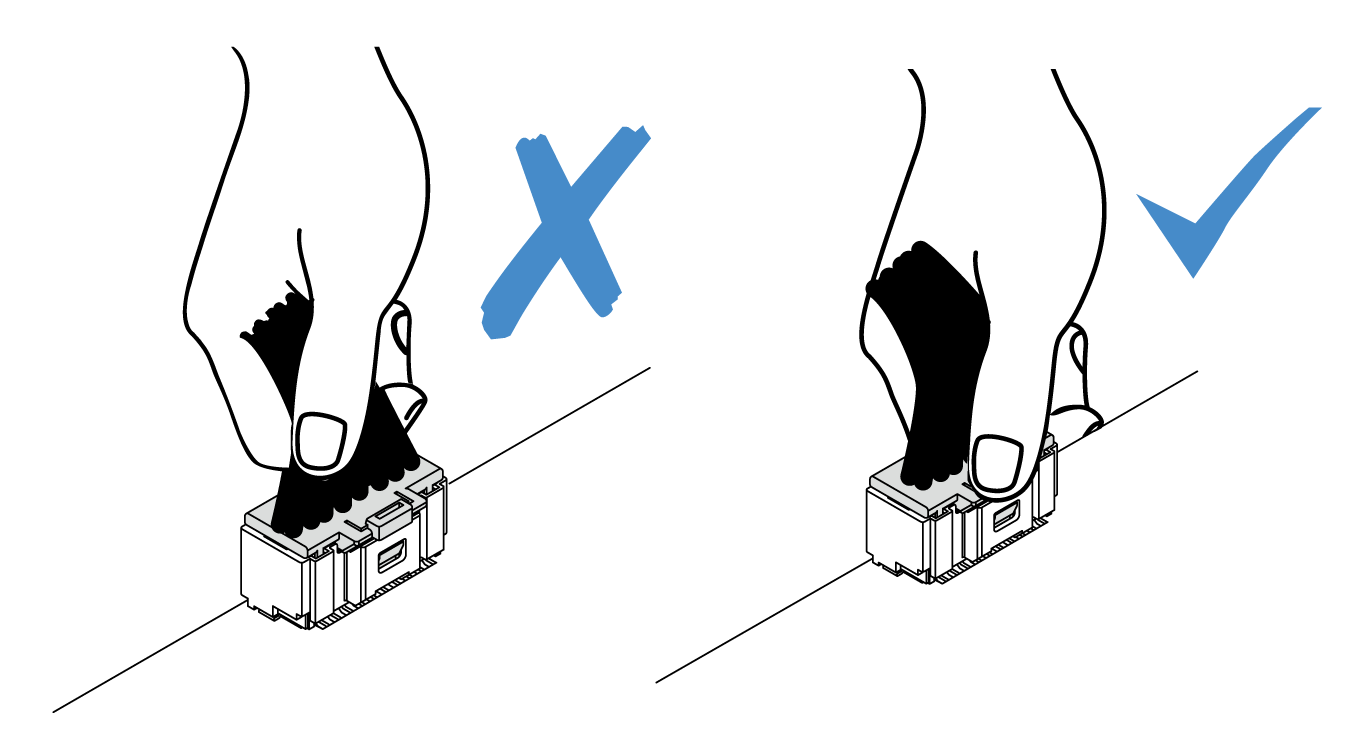

Press the release tab and disengage the connector from the cable socket. Do not pull the cable using force.

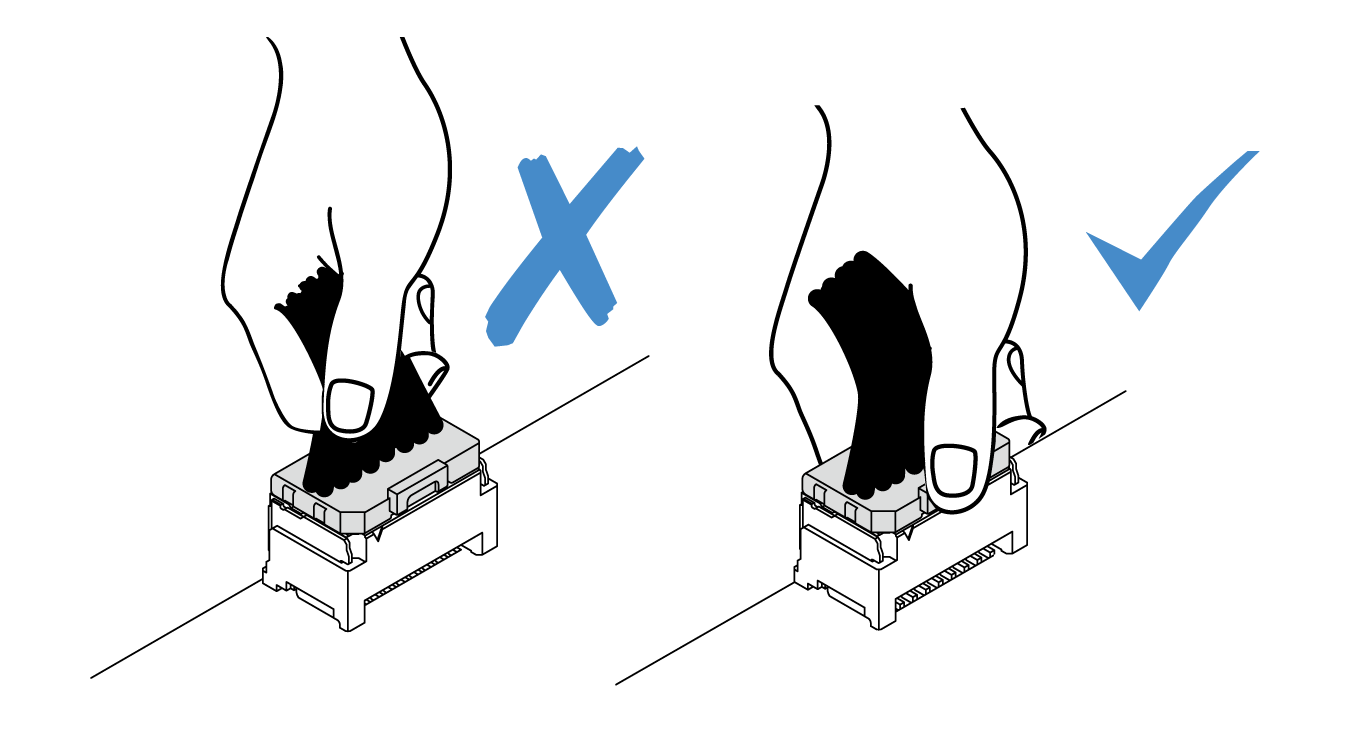

Squeeze the release tabs at both sides and disengage the connector from the cable socket. Do not pull the connector straight up using force.
