Прокладка внутренних кабелей

Некоторые компоненты сервера имеют внутренние кабели и кабельные разъемы.

Прим.
При отключении кабелей откройте все защелки, язычки или замки на кабельных разъемах. Если этого не сделать, кабельные разъемы или кабельные гнезда на печатных платах будут повреждены, поскольку они очень хрупкие. При любом повреждении кабельных разъемов или кабельных гнезд может потребоваться замена кабелей или печатных плат.

Некоторые компоненты, например контроллеры RAID, могут потребовать использования дополнительных внутренних кабелей. Требования и инструкции по прокладке дополнительных кабелей доступны в документации, поставляемой вместе с компонентом.

Кабельные направляющие​

Убедитесь, что все кабели проходят через кабельные направляющие, как показано во всех фрагментах кабельной проводки.

Рис. 1. Расположение кабельных направляющих


Подключение кабелей​

При подключении кабелей соблюдайте указанные ниже инструкции:

  • Отсоедините от сервера все шнуры питания, прежде чем подключать или отключать какие-либо внутренние кабели.

  • Дополнительные инструкции по прокладке кабелей см. в документации к дополнительным устройствам. Может быть проще проложить кабели до подключения устройств к серверу.

  • На некоторых кабелях, входящих в комплект сервера и дополнительных устройств, напечатаны идентификаторы кабелей. Используйте эти идентификаторы для подключения кабелей к правильным разъемам.

  • Убедитесь, что кабель не зажимается, не проходит поверх разъемов и не закрывает никакие компоненты на материнской плате.

  • Убедитесь, что соответствующие кабели проходят через кабельные зажимы.

Прим.
При отключении кабелей от материнской платы откройте все защелки, язычки или замки на кабельных разъемах. Если перед отключением кабелей этого не сделать, кабельные гнезда на материнской плате будут повреждены, поскольку они очень хрупкие. При любом повреждении гнезд кабеля может потребоваться замена материнской платы.

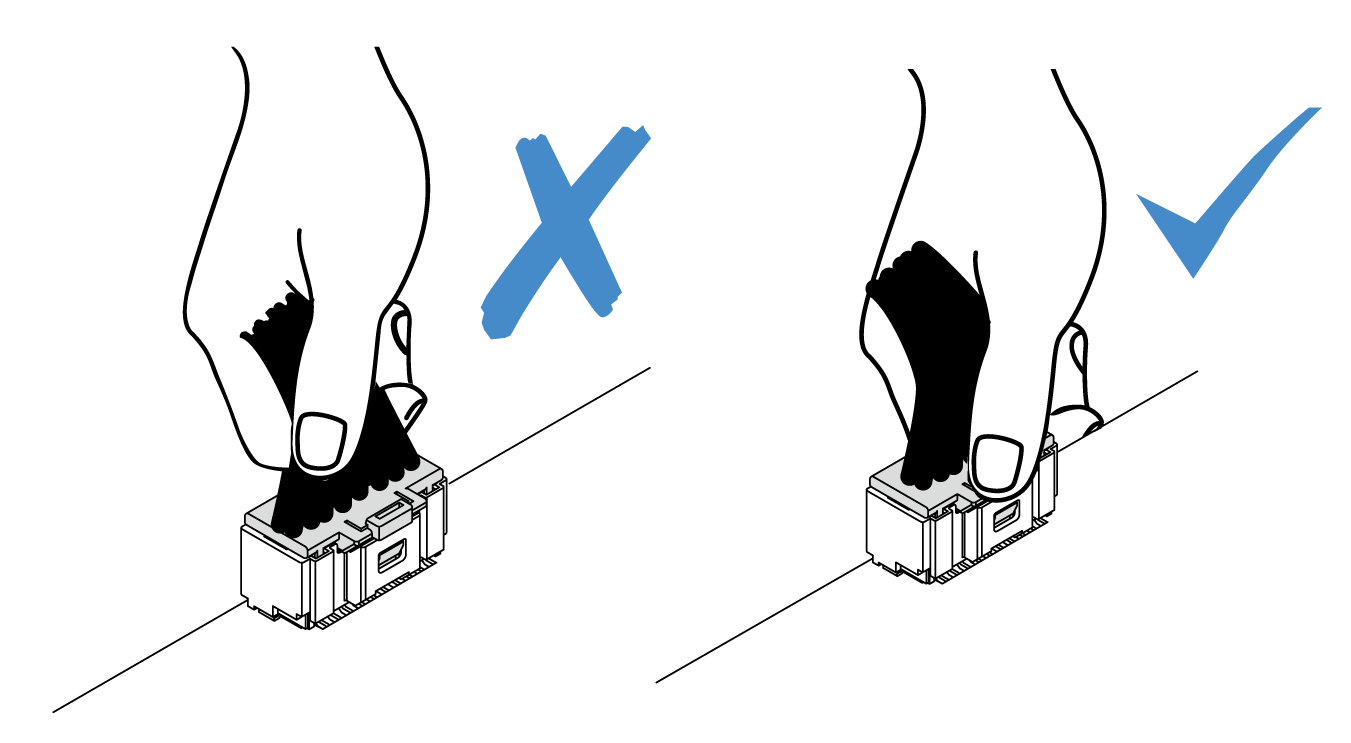

Press the release tab and disengage the connector from the cable socket. Do not pull the cable using force.


Squeeze the release tabs at both sides and disengage the connector from the cable socket. Do not pull the connector straight up using force.
