內部纜線佈線

伺服器中的部分元件具有內部纜線和纜線接頭。

當您拔下纜線時,請解開所有閂鎖、鬆開纜線接頭的卡榫或鎖夾。如果沒有先鬆開纜線便卸下,會損及電路板上脆弱的纜線接頭或纜線插座。纜線接頭或纜線插座如有損壞,可能需要更換纜線或電路板。

某些選配產品(如 RAID 控制器)可能需要進行額外的內部佈線。請參閱選配產品隨附的文件,以瞭解任何額外的佈線需求和指示。

纜線導件

請確定所有纜線都穿過纜線導件,如各纜線安裝章節所示。

圖 1. 纜線導件位置


連接纜線

若要連接纜線,請詳閱下列準則:
  • 請先從伺服器拔掉所有電源線,再連接或拔掉任何內部纜線。

  • 如需其他纜線安裝指示,請參閱任何外部裝置隨附的文件。將裝置連接到伺服器之前拉設纜線,可能會比較容易。

  • 某些纜線的纜線 ID 印製在伺服器和選配裝置隨附的纜線上。使用這些 ID 將纜線連接到正確的接頭。

  • 請確定纜線未受到擠壓,且未蓋住任何接頭或防礙主機板上的任何元件。

  • 請確定相關纜線穿過纜線夾。

當您從主機板拔下纜線時,請解開所有閂鎖、鬆開纜線接頭的卡榫或鎖夾。若卸下纜線之前沒有鬆開它們,會損及主機板上脆弱的纜線插座。若纜線插座有任何損壞,可能都需要更換主機板。

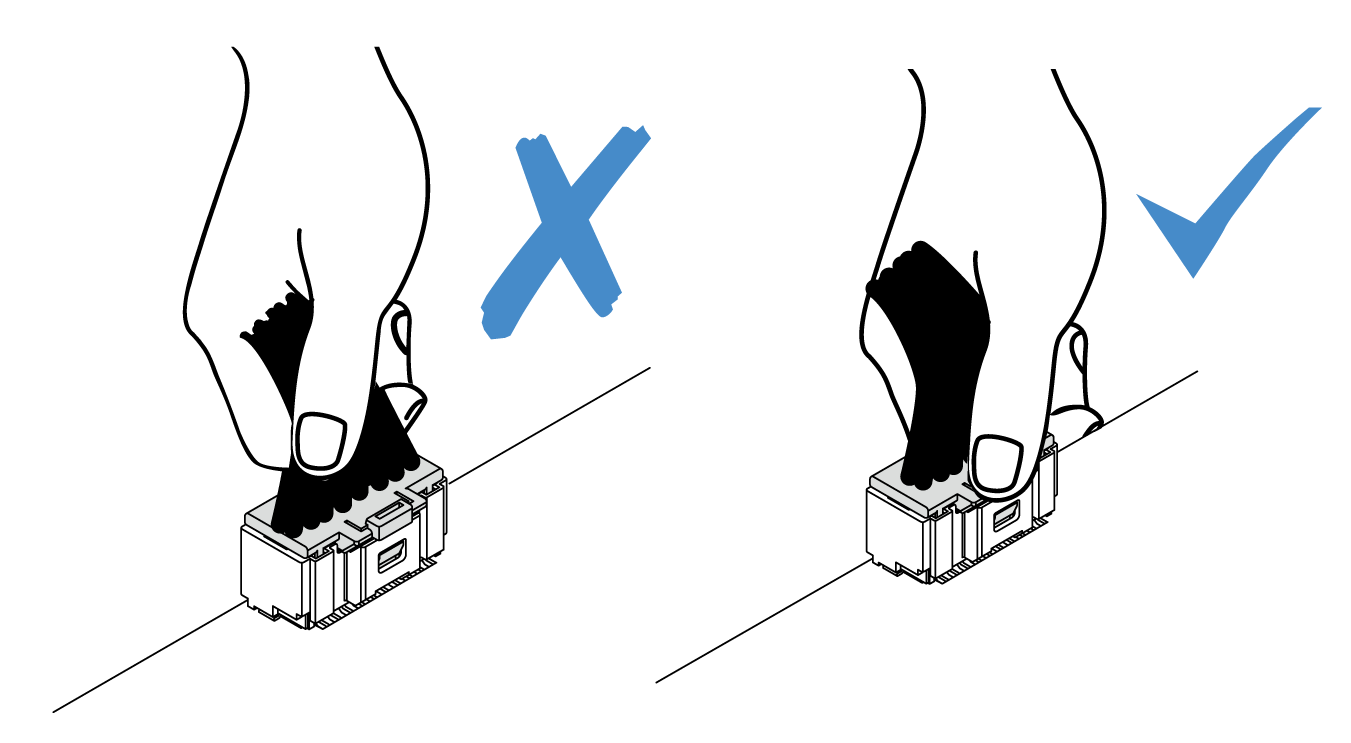

按下鬆開閂鎖以拔下纜線

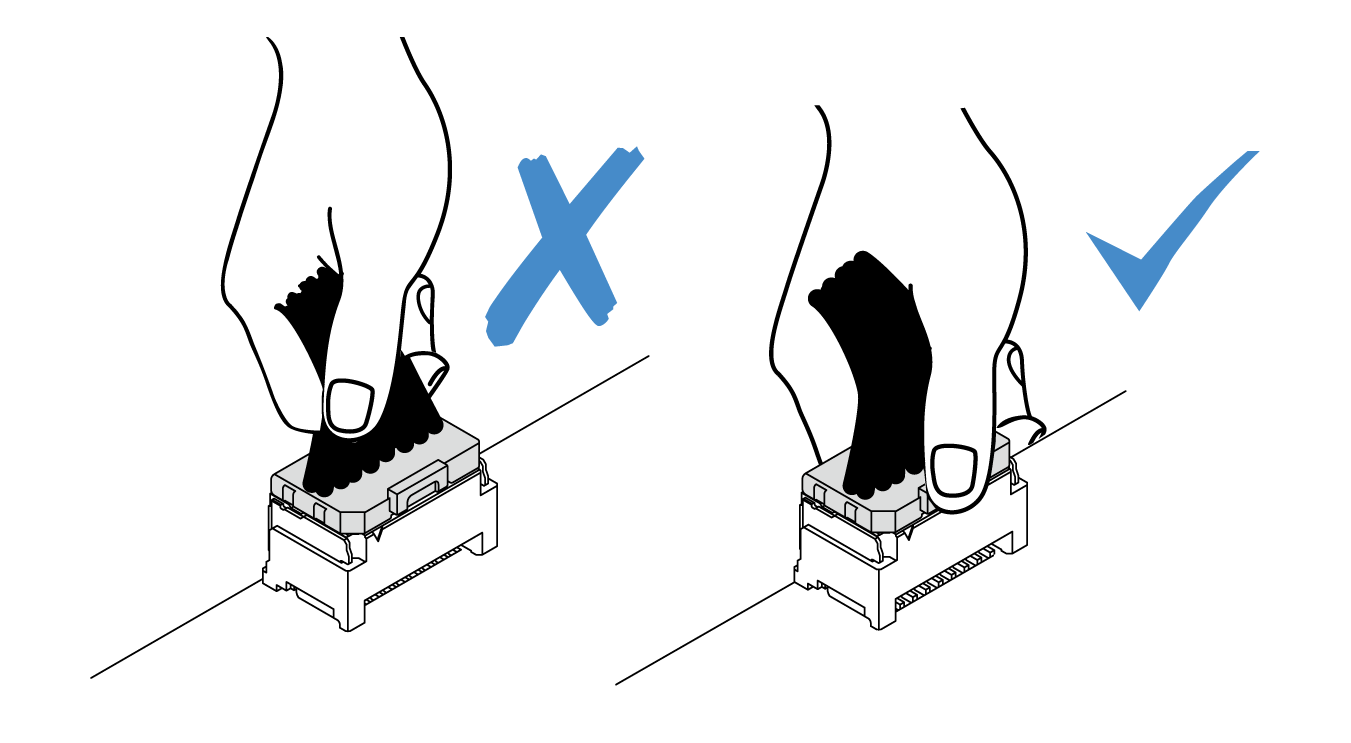

夾住鬆開閂鎖以拔下纜線
