Remover o adaptador de inicialização M.2

Use estas informações para remover o adaptador de inicialização M.2.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
  • Leia Diretrizes de instalação para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e desconecte todos os cabos de alimentação para esta tarefa.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Se o servidor estiver em um rack, remova-o do rack.

  • Se houver bases instaladas no servidor, gire-as para dentro e coloque-o de lado para uma operação mais fácil.

Procedimento

  1. Faça as preparações para esta tarefa.
    1. Remova a tampa do servidor. Consulte Remover a tampa do servidor.
    2. Remova todos os módulos de energia flash. Consulte Remover um módulo de energia flash.
    3. Remova a placa defletora de ar. Consulte Remover o defletor de ar.
    4. Remova todos os adaptadores GPU de comprimento integral. Consulte Remover um adaptador GPU de comprimento integral.
    5. Remova todos os ventiladores. Consulte Remover um ventilador hot-swap.
    6. Remova o compartimento do ventilador. Consulte Remover o conjunto do compartimento do ventilador.
    7. Remova todas as unidades M.2 do adaptador de inicialização M.2. Consulte Remover uma unidade M.2
  2. Desconecte os cabos do adaptador de inicialização M.2.

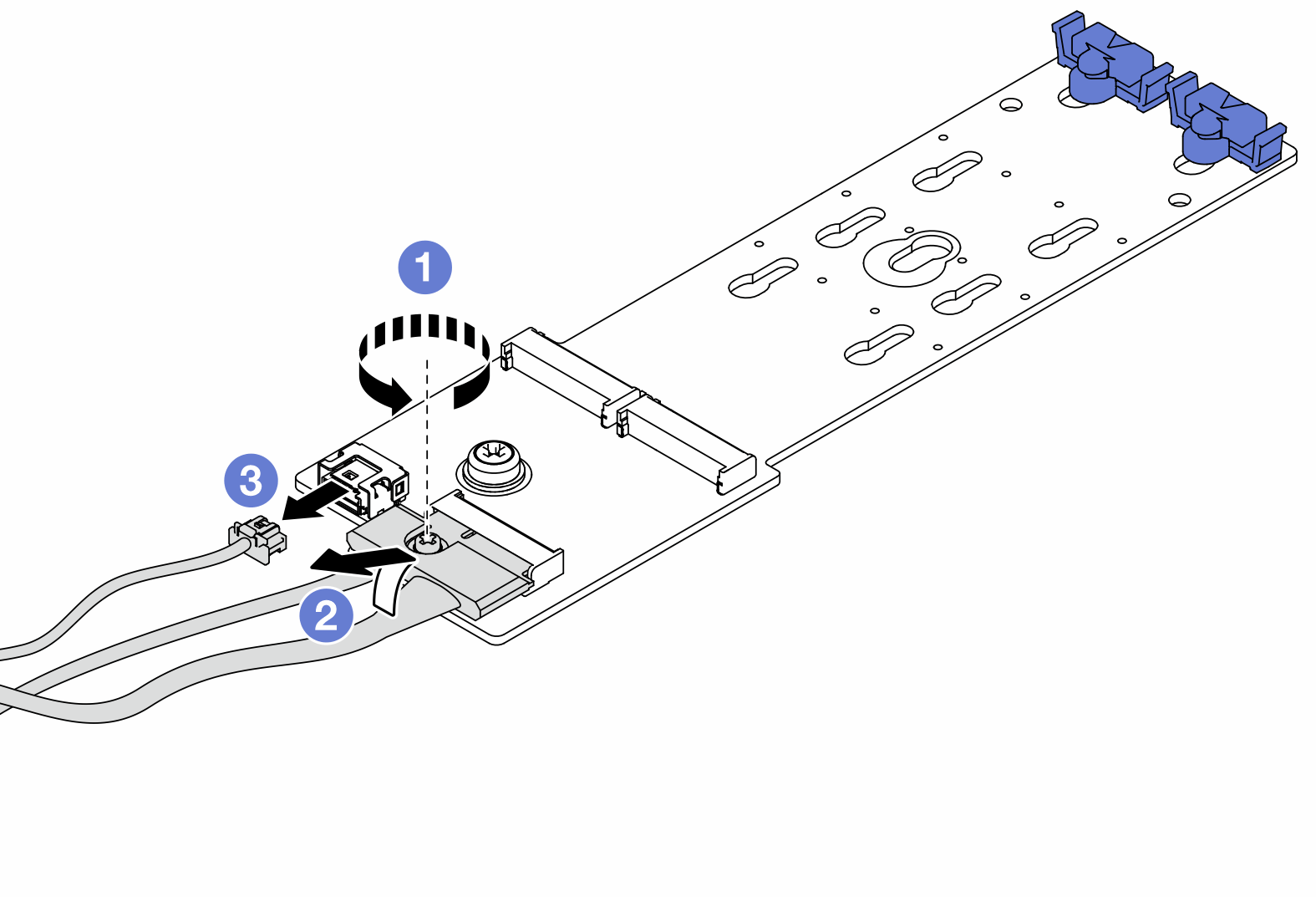

    Figura 1. Remoção do parafuso do cabo de sinal M.2
    M.2 signal cable screw removal
    1. Solte o parafuso que prende o cabo de sinal M.2 no adaptador de inicialização M.2.
    2. Desconecte todos os cabos.
  3. Remova o adaptador de inicialização M.2.
    Figura 2. Remoção do adaptador de inicialização M.2
    M.2 boot adapter removal
    1. Solte o parafuso que prender o adaptador de inicialização M.2 no chassi.
    2. Deslize ligeiramente o adaptador de inicialização M.2 como mostrado e levante-o com cuidado para fora do chassi.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
