M.2 부트 어댑터 제거

다음 정보를 사용하여 M.2 부트 어댑터를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침의 내용을 읽고 안전하게 작업하십시오.

• 이 작업을 수행하려면 서버 전원을 끄고 전원 코드를 모두 분리하십시오.

• 설치될 때까지 정전기에 민감한 구성 요소를 정전기 방지 포장재에 넣어 정전기 차단 손목 스트랩 또는 기타 접지 시스템으로 다뤄 정전기에 노출되지 않도록 하십시오.

• 서버가 랙에 있는 경우 랙에서 서버를 제거하십시오.

• 서버에 풋 스탠드가 설치되어 있는 경우 스탠드를 안쪽으로 돌린 다음 서버를 옆으로 눕히면 더 쉽게 작동합니다.

절차

1. 이 작업을 준비하십시오.
   1. 서버 덮개를 제거하십시오. 서버 덮개 제거의 내용을 참조하십시오.
   2. 플래시 전원 모듈을 모두 제거하십시오. 플래시 전원 모듈 제거의 내용을 참조하십시오.
   3. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   4. 전체 길이 GPU 어댑터를 모두 제거하십시오. 전체 길이 GPU 어댑터 제거의 내용을 참조하십시오.
   5. 팬을 모두 제거하십시오. 핫 스왑 팬 제거의 내용을 참조하십시오.
   6. 팬 케이지를 제거하십시오. 팬 케이지 어셈블리 제거의 내용을 참조하십시오.
   7. M.2 부트 어댑터에서 M.2 드라이브를 모두 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.
2. M.2 부트 어댑터에서 케이블을 분리하십시오.

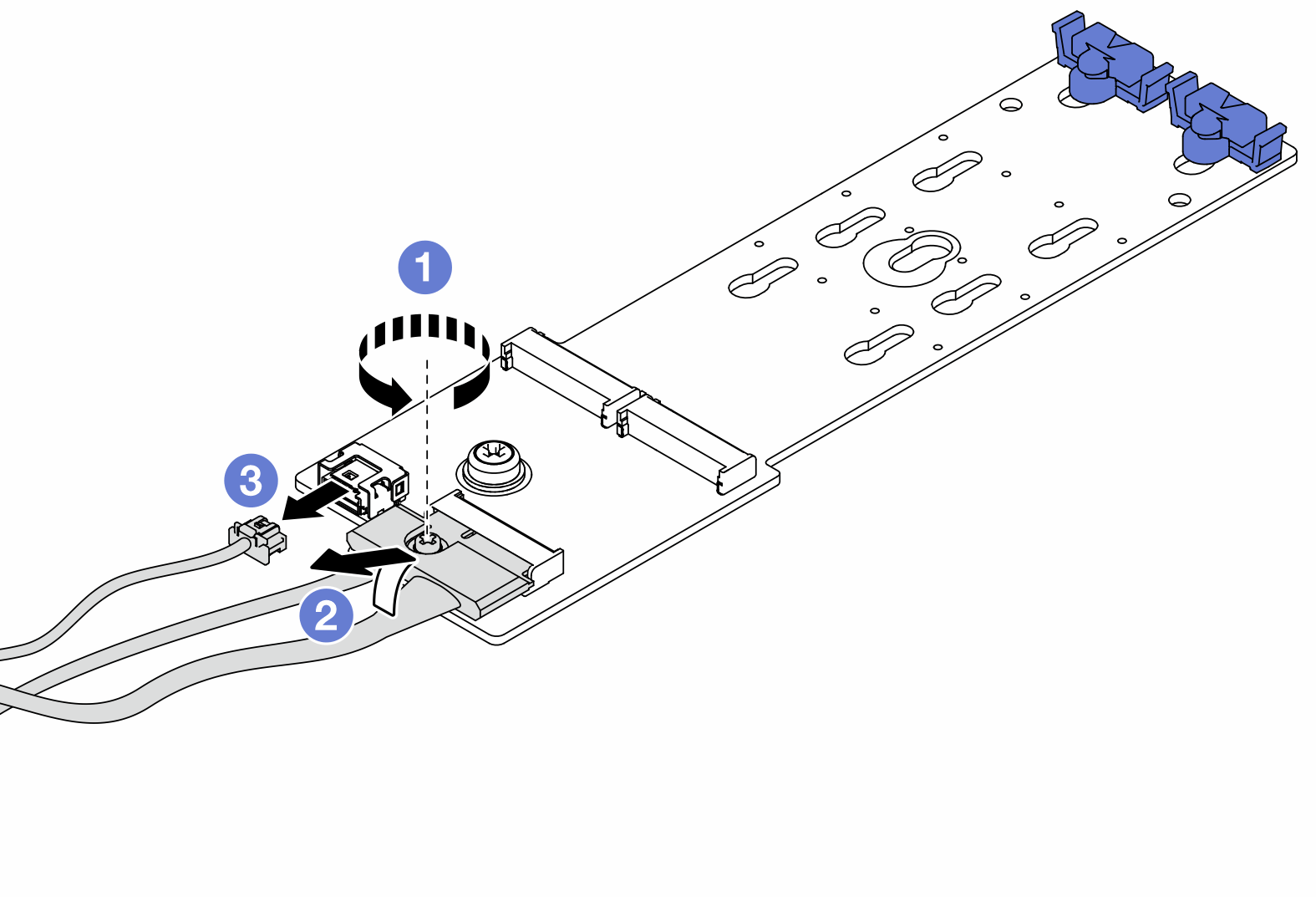

   그림 1. M.2 신호 케이블 나사 제거


   1. M.2 신호 케이블을 M.2 부트 어댑터에 고정하는 나사를 푸십시오.
   2. 케이블을 모두 분리하십시오.
3. M.2 부트 어댑터를 제거하십시오.
   그림 2. M.2 부트 어댑터 제거


   1. M.2 부트 어댑터를 섀시에 고정하는 나사를 푸십시오.
   2. 그림과 같이 M.2 부트 어댑터를 약간 민 다음 섀시에서 조심스럽게 들어 올리십시오.
