M.2 부트 어댑터 설치

다음 정보를 사용하여 M.2 부트 어댑터를 설치하십시오.

이 작업 정보

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.
주의
  • 설치 지침의 내용을 읽고 안전하게 작업하십시오.

  • 이 작업을 수행하려면 서버 전원을 끄고 전원 코드를 모두 분리하십시오.

  • 설치될 때까지 정전기에 민감한 구성 요소를 정전기 방지 포장재에 넣어 정전기 차단 손목 스트랩 또는 기타 접지 시스템으로 다뤄 정전기에 노출되지 않도록 하십시오.

절차

  1. M.2 부트 어댑터를 설치하십시오.
    그림 1. M.2 부트 어댑터 설치
    M.2 boot adapter installation
    1. 그림과 같이 M.2 부트 어댑터를 섀시에 삽입하십시오.
    2. 나사를 조여 M.2 부트 어댑터를 섀시에 고정하십시오.
  2. 케이블을 M.2 부트 어댑터에 연결하십시오.

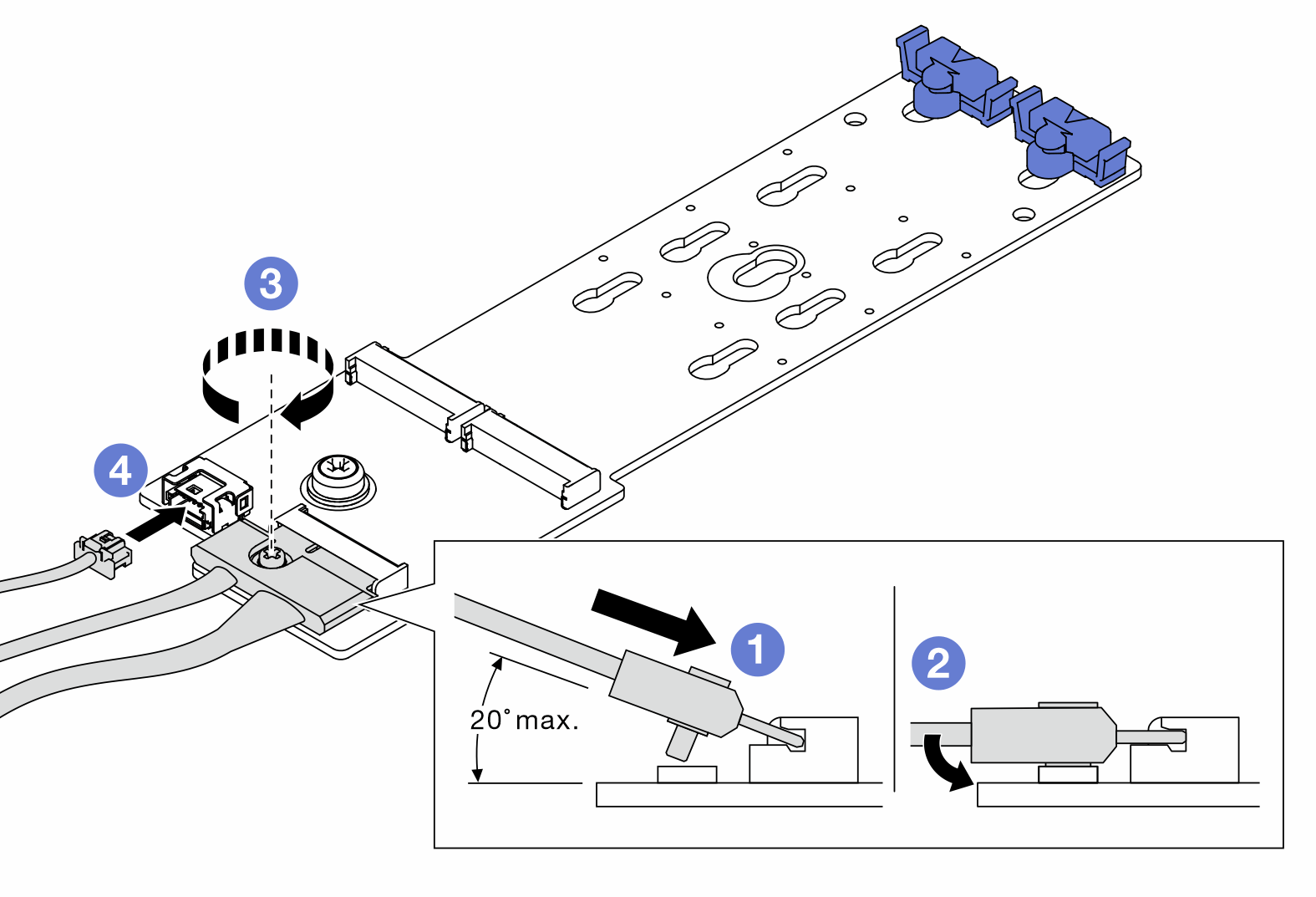

    그림 2. M.2 신호 케이블 나사 설치
    M.2 signal cable screw installation
    1. 케이블을 모두 연결하십시오.
    2. M.2 신호 케이블을 M.2 부트 어댑터에 고정하는 나사를 조이십시오.
  3. 시스템 보드에 전원 케이블 및 신호 케이블을 연결하십시오. M.2 부트 어댑터 케이블 배선의 내용을 참조하십시오.

완료 후

  1. M.2 부트 어댑터에 M.2 드라이브를 다시 설치하십시오. M.2 드라이브 설치의 내용을 참조하십시오.

  2. 팬 케이지를 다시 설치하십시오. 팬 케이지 어셈블리 설치의 내용을 참조하십시오.

  3. 팬을 모두 다시 설치하십시오. 핫 스왑 팬 설치의 내용을 참조하십시오.

  4. 전체 길이 GPU 어댑터를 모두 다시 설치하십시오. 전체 길이 GPU 어댑터 설치의 내용을 참조하십시오.

  5. 공기 조절 장치를 다시 설치하십시오. 공기 조절 장치 설치의 내용을 참조하십시오.

  6. 플래시 전원 모듈을 모두 다시 설치하십시오. 플래시 전원 모듈 설치의 내용을 참조하십시오.

  7. 서버 덮개를 다시 설치하십시오. 서버 덮개 설치의 내용을 참조하십시오.

  8. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
