M.2-Bootadapter installieren

Hier erfahren Sie, wie Sie den M.2-Bootadapter installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie die Installationsrichtlinien, um sicher zu arbeiten.

  • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Installieren Sie den M.2-Bootadapter.
    Abbildung 1. Installation des M.2-Bootadapters
    M.2 boot adapter installation
    1. Setzen Sie den M.2-Bootadapter wie dargestellt in das Gehäuse ein.
    2. Ziehen Sie die Schraube fest, um den M.2-Bootadapter am Gehäuse zu befestigen.
  2. Schließen Sie die Kabel am M.2-Bootadapter an.

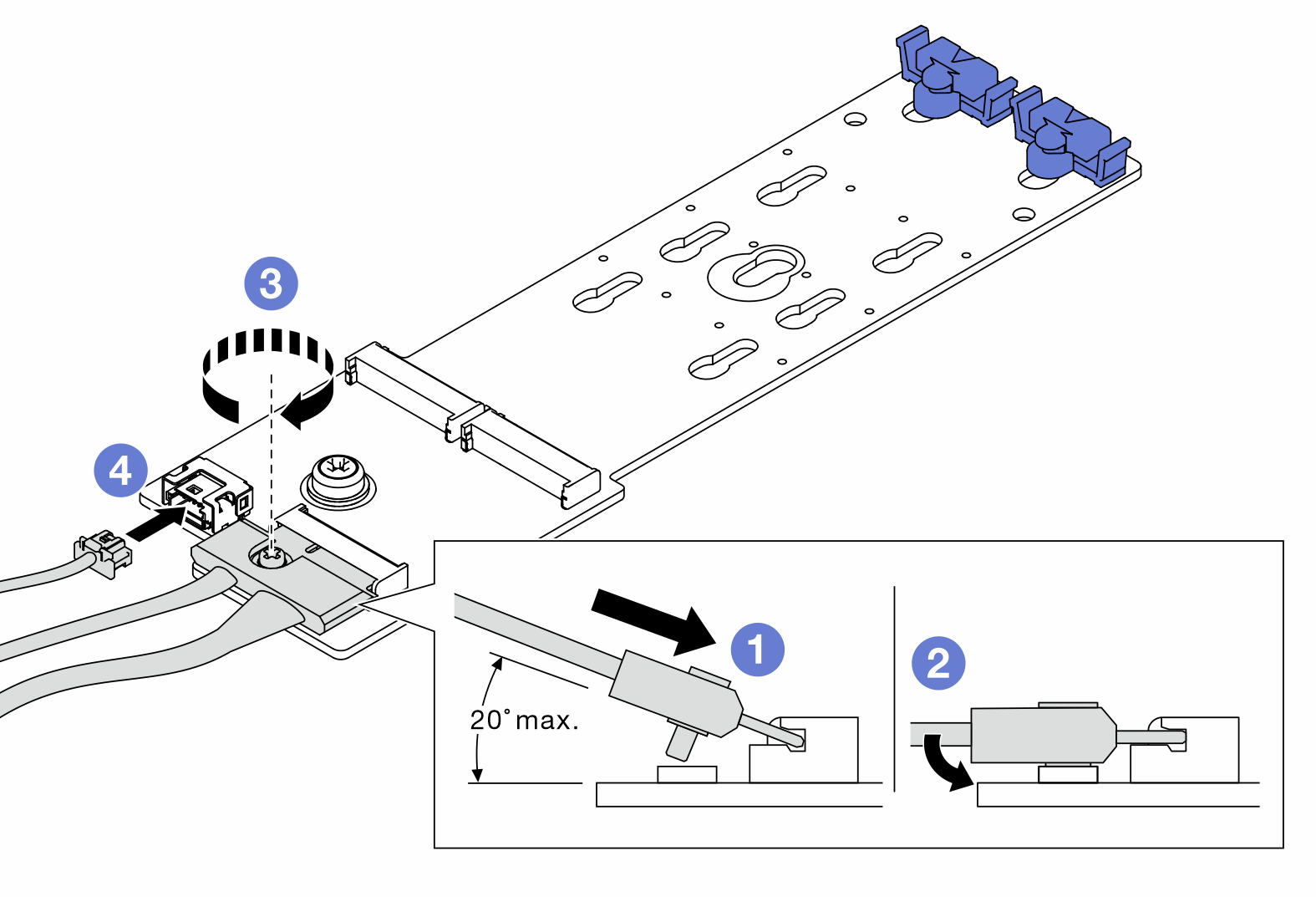

    Abbildung 2. Anschrauben des M.2-Signalkabels
    M.2 signal cable screw installation
    1. Schließen Sie alle Kabel an.
    2. Ziehen Sie die Schraube fest, mit der das M.2-Signalkabel am M.2-Bootadapter befestigt wird.
  3. Schließen Sie das Netzkabel und das Signalkabel an die Systemplatine an. Siehe Kabelführung für M.2-Bootadapter.

Nach dieser Aufgabe

  1. Installieren Sie die M.2-Laufwerke wieder im M.2-Bootadapter. Siehe M.2-Laufwerk installieren.

  2. Bauen Sie den Lüfterrahmen wieder ein. Informationen dazu finden Sie im Abschnitt Lüfterrahmenbaugruppe installieren.

  3. Installieren Sie alle Lüfter wieder. Siehe Hot-Swap-Lüfter installieren.

  4. Installieren Sie alle GPU-Adapter mit voller Länge wieder. Informationen dazu finden Sie im Abschnitt GPU-Adapter mit voller Länge installieren.

  5. Installieren Sie die Luftführung wieder. Informationen dazu finden Sie im Abschnitt Luftführung installieren.

  6. Installieren Sie alle Flash-Stromversorgungsmodule wieder. Informationen dazu finden Sie im Abschnitt Flash-Stromversorgungsmodul installieren.

  7. Bringen Sie die Serverabdeckung wieder an. Informationen dazu finden Sie im Abschnitt Serverabdeckung installieren.

  8. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
