M.2 ブート・アダプターの取り付け

M.2 ブート・アダプターを取り付けるには、この情報を使用します。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインをお読みください。

• このタスクを行うには、サーバーの電源をオフにし、すべての電源コードを切り離します。

• 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

1. M.2 ブート・アダプターを取り付けます。
   図 1. M.2 ブート・アダプターの取り付け


   1. 図に示すように、M.2 ブート・アダプターをシャーシに挿入します。
   2. ねじを締め、M.2 ブート・アダプターをシャーシに固定させます。
2. ケーブルを M.2 ブート・アダプターに接続します。

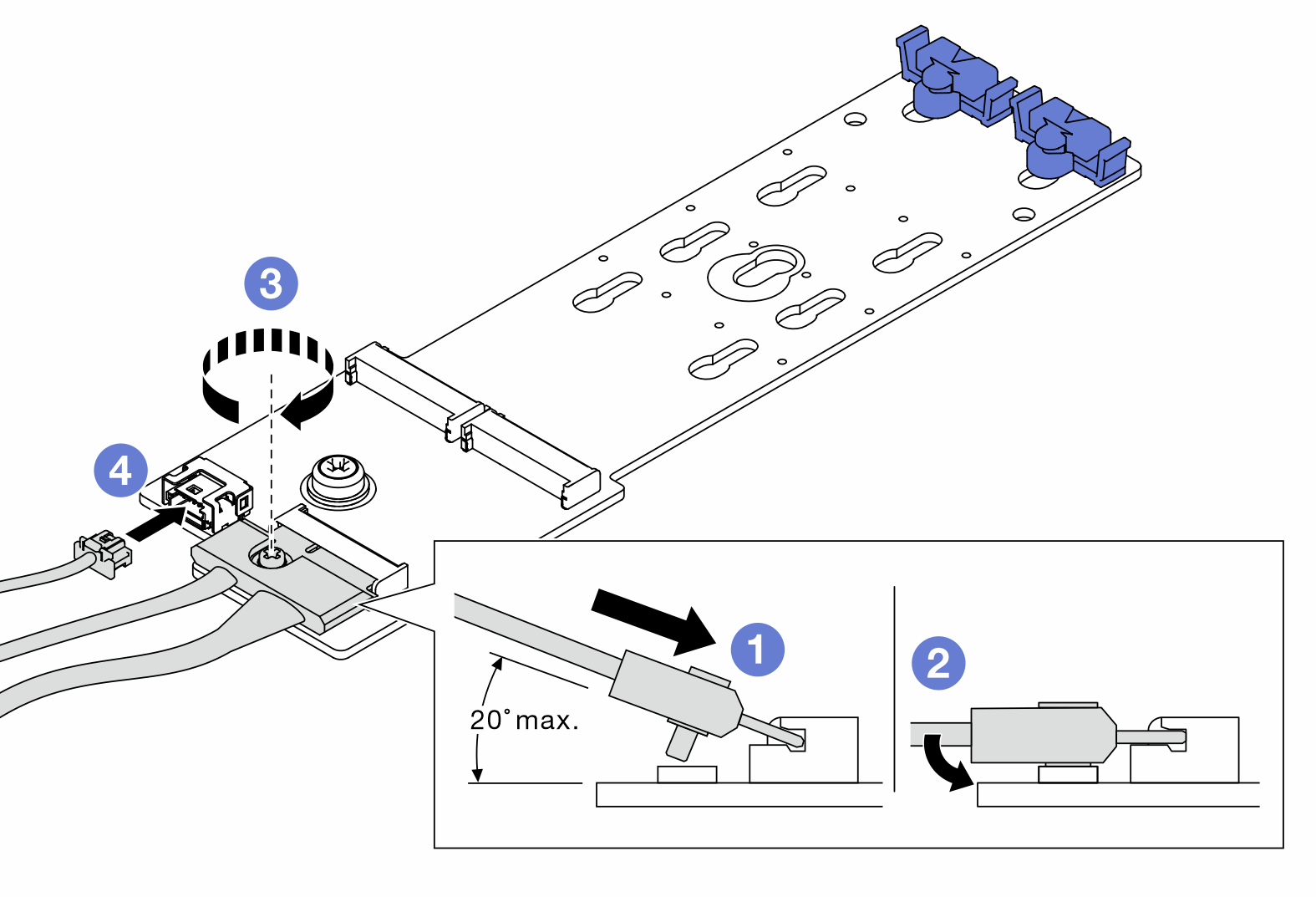

   図 2. M.2 信号ケーブルのねじの取り付け


   1. すべてのケーブルを接続します。
   2. M.2 信号ケーブルを M.2 ブート・アダプターに固定するねじを締めます。
3. 電源ケーブルおよび信号ケーブルをシステム・ボードに接続します。M.2 ブート・アダプターのケーブル配線を参照してください。
