安裝 M.2 開機配接卡

使用此資訊來安裝 M.2 開機配接卡。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

小心

• 閱讀安裝準則，確保工作時安全無虞。

• 關閉伺服器電源並拔掉所有電源線，以進行此作業。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

1. 安裝 M.2 開機配接卡。
   圖 1. 安裝 M.2 開機配接卡


   1. 如圖所示，將 M.2 開機配接卡插入機箱。
   2. 鎖緊將 M.2 開機配接卡固定在機箱上的螺絲。
2. 將纜線連接到 M.2 開機配接卡。

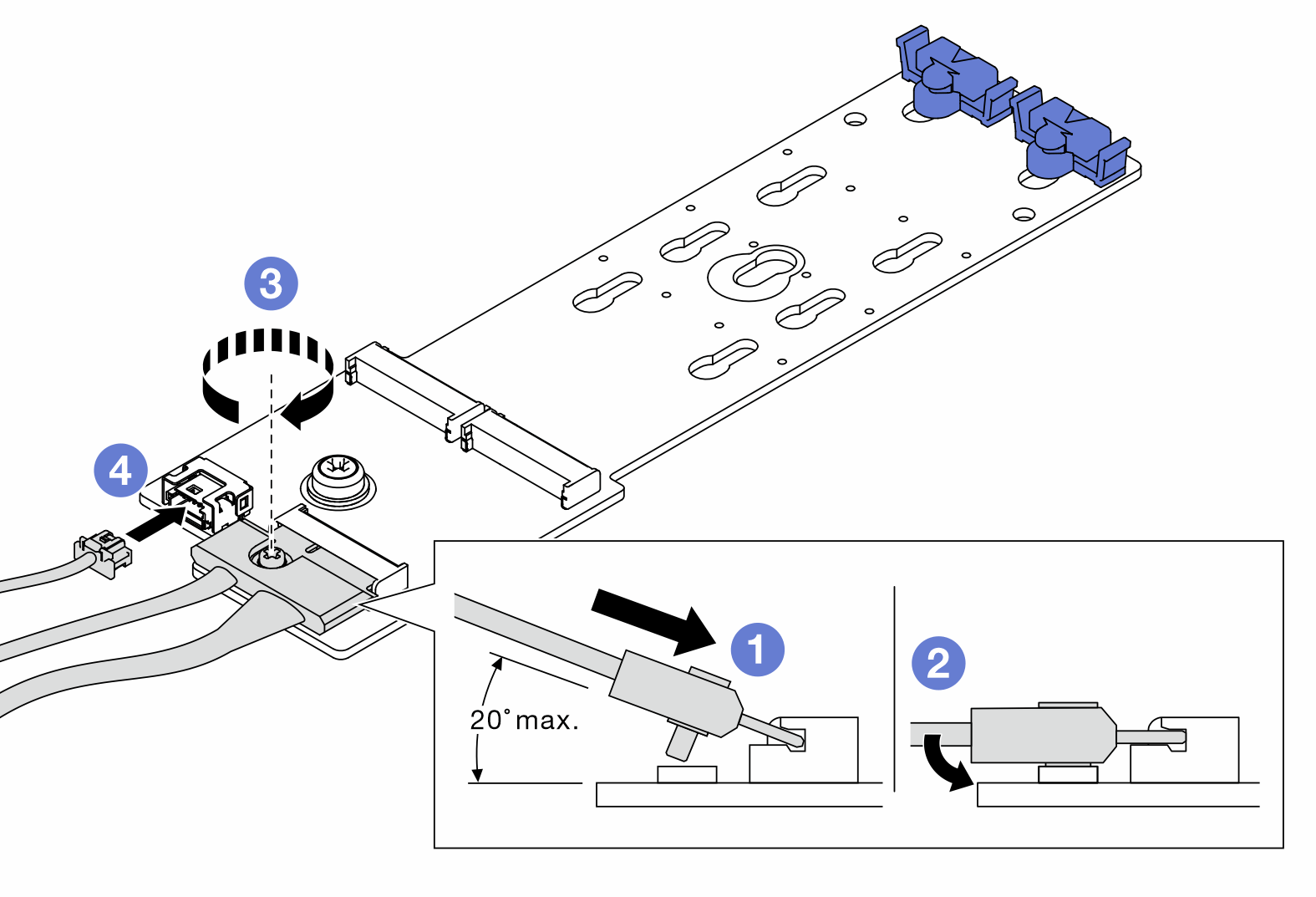

   圖 2. 安裝 M.2 信號線螺絲


   1. 連接所有纜線。
   2. 鎖緊將 M.2 信號線固定在 M.2 開機配接卡的螺絲。
3. 將電源線與信號線連接至主機板。請參閱M.2 開機配接卡纜線佈線。
