Instalar o adaptador de inicialização M.2

Use estas informações para instalar o adaptador de inicialização M.2.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção
  • Leia Diretrizes de instalação para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e desconecte todos os cabos de alimentação para esta tarefa.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Instale o adaptador de inicialização M.2.
    Figura 1. Instalação do adaptador de inicialização M.2
    M.2 boot adapter installation
    1. Insira o adaptador de inicialização M.2 no chassi conforme mostrado.
    2. Aperte o parafuso para prender o adaptador de inicialização M.2 no chassi.
  2. Conecte os cabos ao adaptador de inicialização M.2.

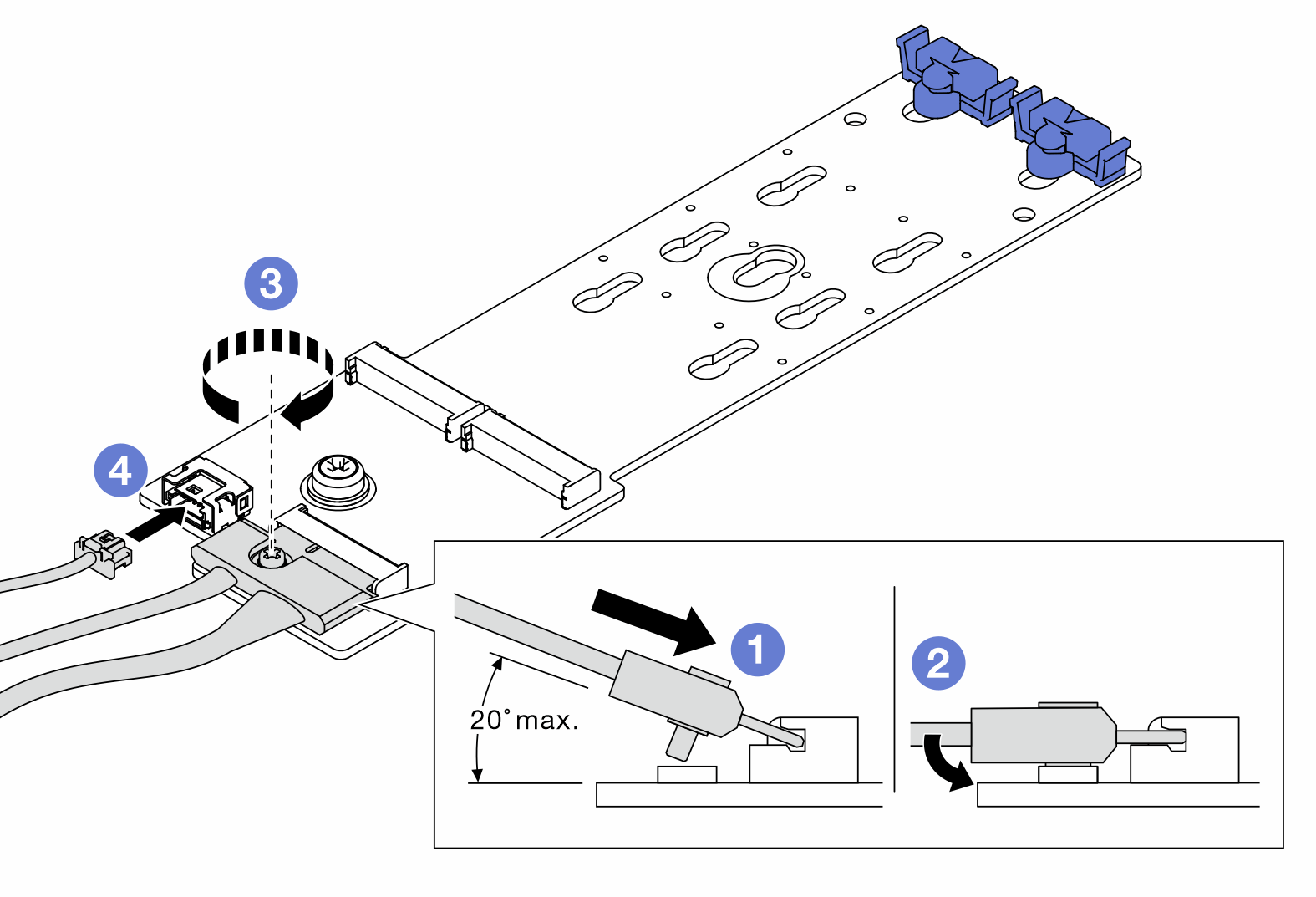

    Figura 2. Conectando os cabos M.2
    Connecting M.2 cables
    1. Incline o conector em um ângulo de 20 graus ou menos e insira-o até que a superfície inferior alcance a rampa.
    2. Pressione o conector para baixo.
    3. Aperte o parafuso no cabo de sinal.
    4. Conecte o cabo de alimentação.
  3. Conecte o cabo de alimentação e o cabo de sinal à placa-mãe. Consulte Roteamento de cabos do adaptador de inicialização M.2.

Depois de concluir

  1. Reinstale as unidades M.2 no adaptador de inicialização M.2. Consulte Instalar uma unidade M.2.

  2. Reinstale o compartimento do ventilador. Consulte Instalar o conjunto do compartimento do ventilador.

  3. Reinstale todos os ventiladores. Consulte Instalar um ventilador hot-swap.

  4. Reinstale todos os adaptadores GPU de comprimento integral. Consulte Instalar um adaptador GPU de comprimento integral.

  5. Reinstale o defletor de ar. Consulte Instalar o defletor de ar.

  6. Reinstale todos os módulos de energia flash. Consulte Instalar um módulo de energia flash.

  7. Reinstale a tampa do servidor. Consulte Instalar a tampa do servidor.

  8. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
