Installazione dell'adattatore di avvio M.2

Utilizzare queste informazioni per installare l'adattatore di avvio M.2.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione per assicurarsi di operare in sicurezza.

• Spegnere il server e scollegare tutti i cavi di alimentazione per questa attività.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

1. Installare l'adattatore di avvio M.2.
   Figura 1. Installazione dell'adattatore di avvio M.2


   1. Inserire l'adattatore di avvio M.2 nello chassis come raffigurato.
   2. Stringere la vite per fissare l'adattatore di avvio M.2 allo chassis.
2. Collegare i cavi all'adattatore di avvio M.2.

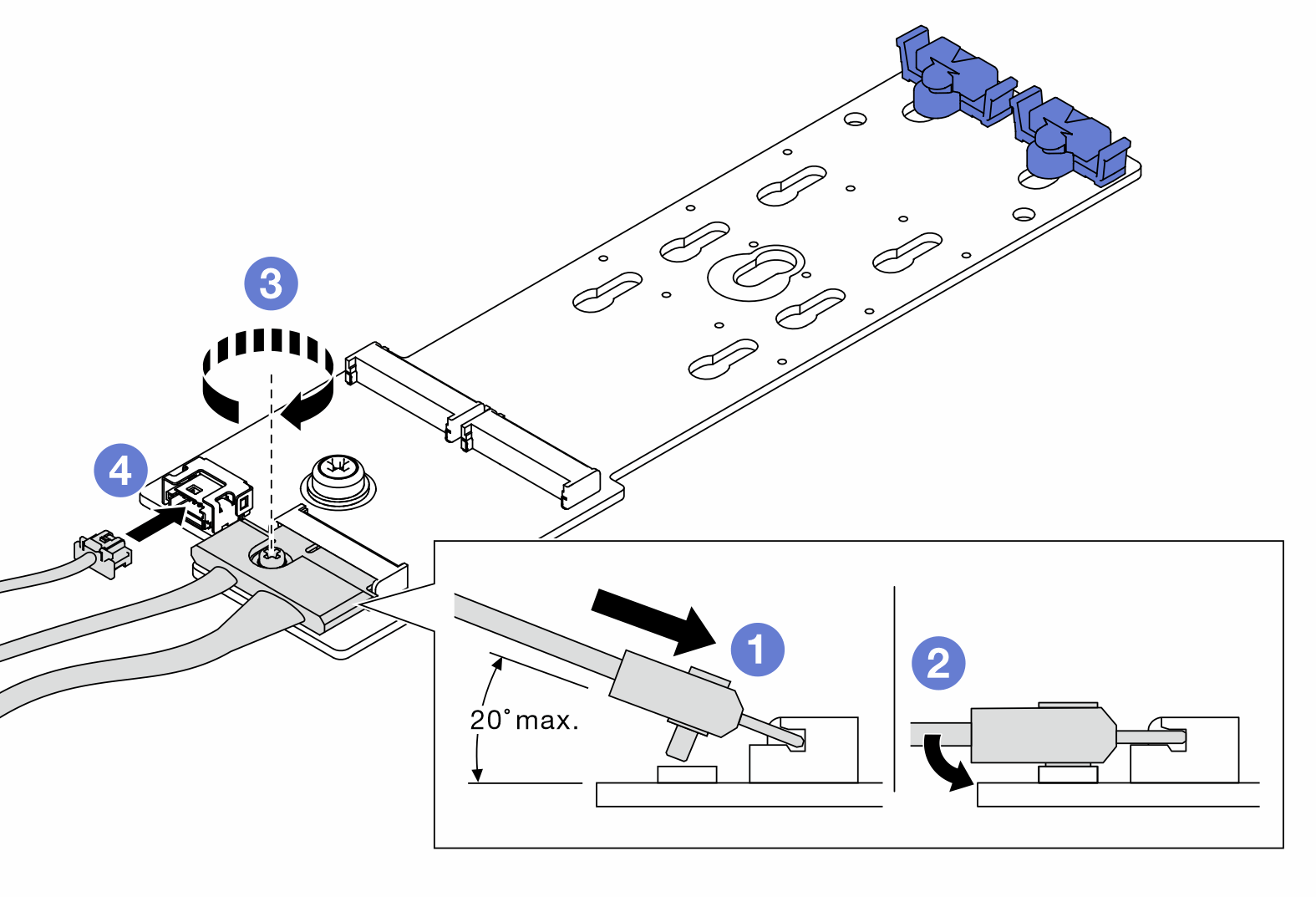

   Figura 2. Installazione della vite del cavo di segnale M.2


   1. Collegare tutti i cavi.
   2. Stringere la vite che fissa il cavo di segnale M.2 all'adattatore di avvio M.2.
3. Collegare il cavo di alimentazione e il cavo di segnale alla scheda di sistema. Vedere Instradamento dei cavi per l'adattatore di avvio M.2.
