Installation de l'adaptateur d'amorçage M.2

Les informations suivantes vous indiquent comment installer l'adaptateur d'amorçage M.2.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
  • Lisez Conseils d'installation pour vous assurer de travailler en toute sécurité.

  • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre.

Procédure

  1. Installez l'adaptateur d'amorçage M.2.
    Figure 1. Installation de l'adaptateur d'amorçage M.2
    M.2 boot adapter installation
    1. Insérez l’adaptateur d’amorçage M.2 dans le châssis comme indiqué.
    2. Serrez la vis pour fixer l'adaptateur d'amorçage M.2 au châssis.
  2. Branchez les câbles sur l'adaptateur d'amorçage M.2.

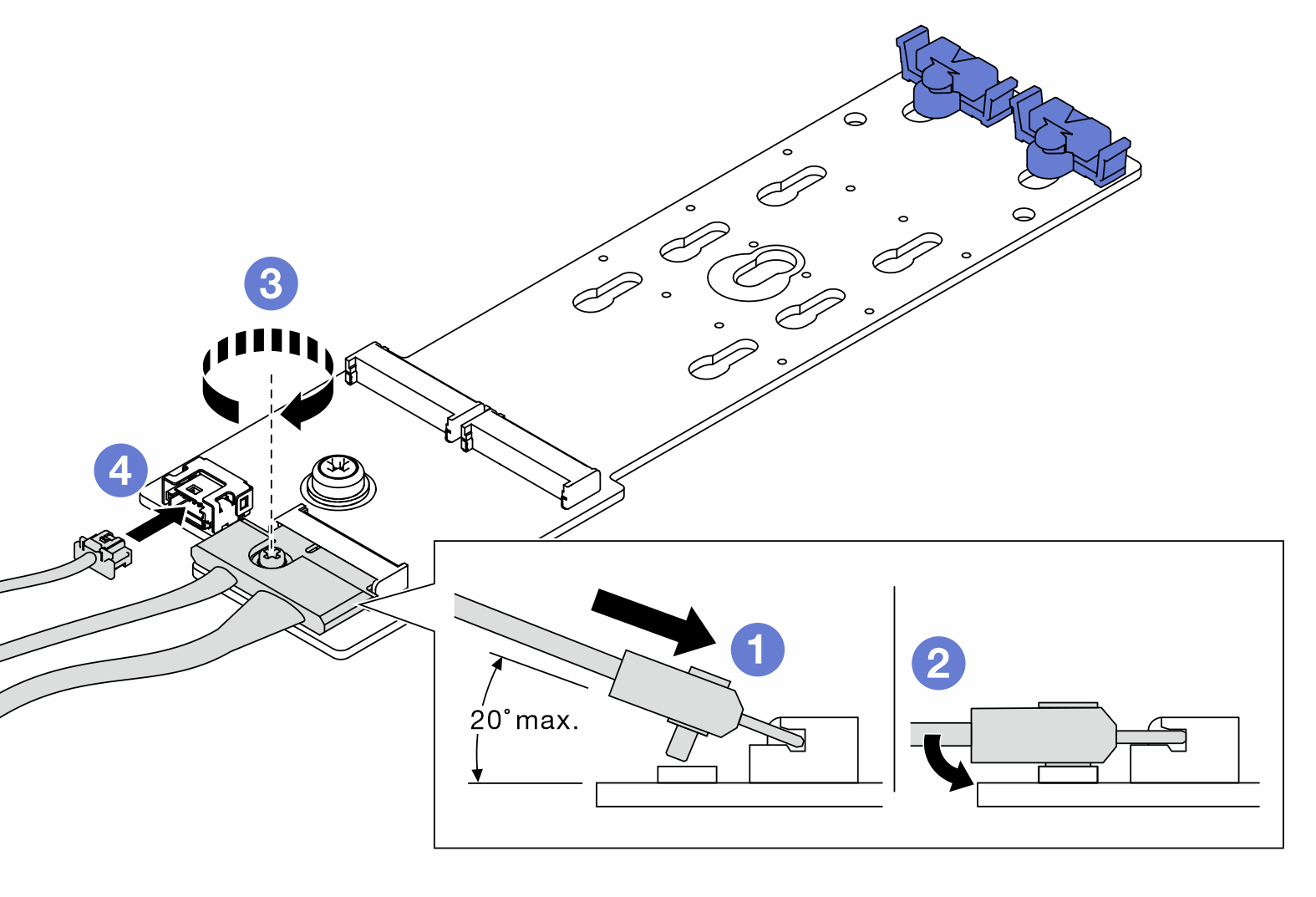

    Figure 2. Installation de la vis du cordon d’interface M.2
    M.2 signal cable screw installation
    1. Connectez tous les câbles.
    2. Serrez la vis qui fixe le cordon d’interface M.2 à l'adaptateur d'amorçage M.2.
  3. Connectez les câbles d'alimentation et de signal à la carte mère. Voir Cheminement des câbles de l'adaptateur d'amorçage M.2.

Après avoir terminé

  1. Réinstallez les unités M.2 sur l'adaptateur d'amorçage M.2. Voir Installation d'une unité M.2.

  2. Réinstallez le boîtier de ventilation. Voir Installation de l'assemblage du boîtier de ventilateur.

  3. Réinstallez tous les ventilateurs. Voir Installation d'un ventilateur remplaçable à chaud.

  4. Réinstallez tous les adaptateurs GPU pleine longueur. Voir Installez un adaptateur GPU pleine longueur.

  5. Réinstallez la grille d’aération. Voir Installation de la grille d'aération.

  6. Réinstallez tous les modules d’alimentation flash. Voir Installation d'un support de module d'alimentation Flash.

  7. Réinstallez le carter du serveur. Voir Installation du carter du serveur.

  8. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
