Retrait de l’adaptateur d'amorçage M.2.

Les informations suivantes vous indiquent comment retirer l'l’adaptateur d'amorçage M.2.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d'installation pour vous assurer de travailler en toute sécurité.

• Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre.

• Si le serveur est dans une armoire, retirez-le de celle-ci.

• Si le serveur est équipé de pieds, faites-les pivoter vers l’intérieur et installez le serveur sur le côté pour faciliter l’opération.

Procédure

1. Créez des préparations pour cette tâche.
   1. Retirez le carter du serveur. Voir Retrait du carter du serveur.
   2. Retirez tous les modules d’alimentation flash. Voir Retrait d'un module d'alimentation flash.
   3. Retirez la grille d'aération. Voir Retrait de la grille d'aération.
   4. Retirez tous les adaptateurs GPU pleine longueur. Voir Retirez un adaptateur GPU pleine longueur.
   5. Retirez tous les ventilateurs. Voir Retrait d'un ventilateur remplaçable à chaud.
   6. Retirez la cage de ventilateur. Voir Retrait de l'assemblage du boîtier de ventilation.
   7. Retirez toutes les unités M.2 de l'adaptateur d'amorçage M.2. Voir Retrait d'une unité M.2
2. Débranchez les câbles de l'adaptateur d'amorçage M.2.

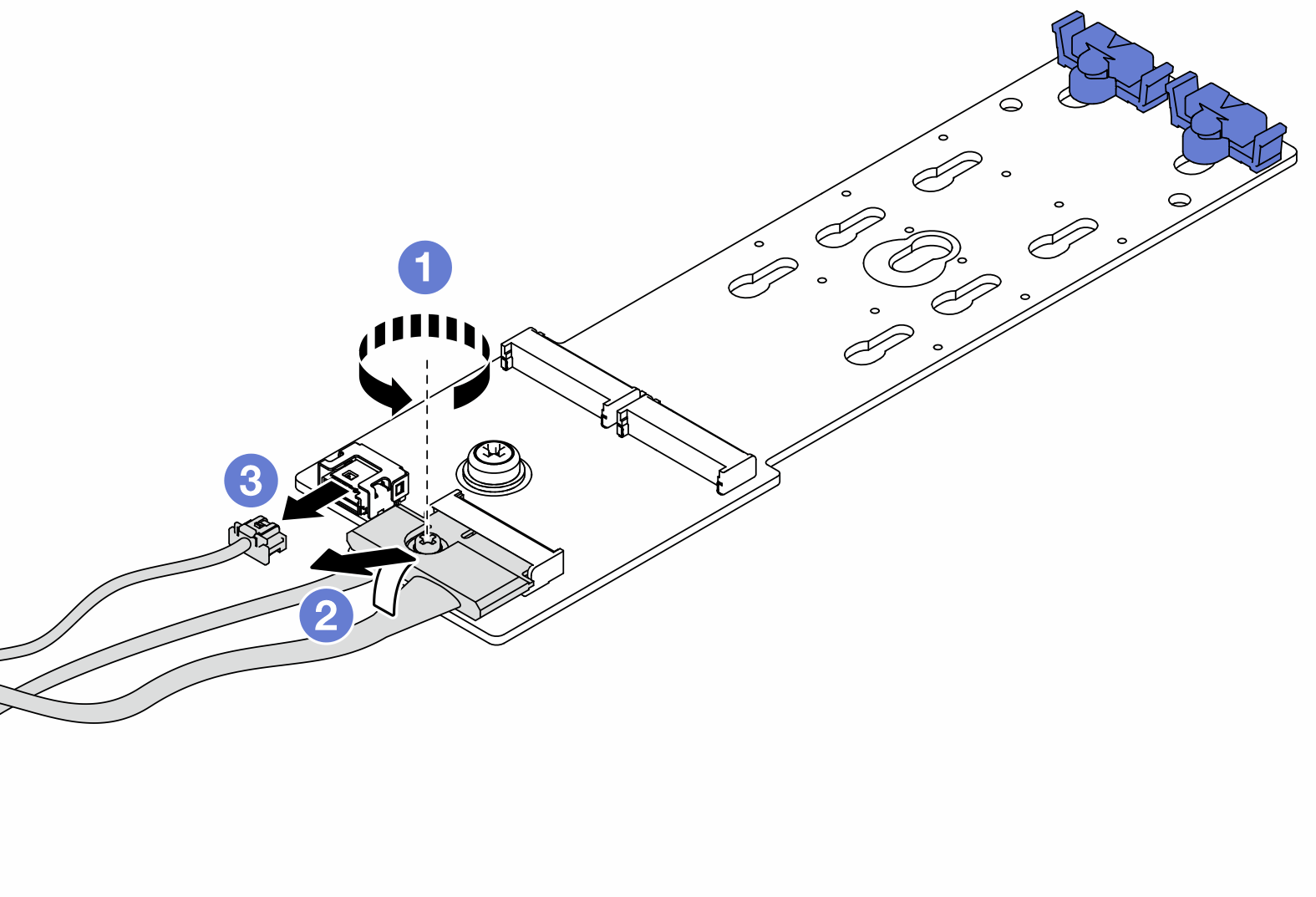

   Figure 1. Retrait de la vis du cordon d’interface M.2


   1. Desserrez la vis qui fixe le cordon d’interface M.2 à l'adaptateur d'amorçage M.2.
   2. Déconnectez tous les câbles.
3. Retirez l’adaptateur d'amorçage M.2.
   Figure 2. Retrait de l'adaptateur d'amorçage M.2


   1. Desserrez la vis qui fixe l'adaptateur d'amorçage M.2 au châssis.
   2. Faites légèrement glisser l’adaptateur d'amorçage M.2 comme indiqué, puis retirez-le du châssis avec précaution.
