M.2 ブート・アダプターの取り外し

M.2 ブート・アダプターを取り外すには、この情報を使用します。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
  • 安全に作業を行うために、取り付けのガイドラインをお読みください。

  • このタスクを行うには、サーバーの電源をオフにし、すべての電源コードを切り離します。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • サーバーがラックに取り付けられている場合は、ラックから取り外します。

  • 脚部スタンドがサーバーに取り付けられている場合は、作業しやすいように内側に回転させてサーバーを横向きに置きます。

手順

  1. このタスクの準備をします。
    1. サーバーのカバーを取り外します。サーバー・カバーの取り外しを参照してください。
    2. すべてのフラッシュ電源モジュールを取り外します。フラッシュ電源モジュールの取り外しを参照してください。
    3. エアー・バッフルを取り外します。エアー・バッフルの取り外しを参照してください。
    4. すべてのフルサイズ GPU アダプターを取り外します。フルサイズ GPU アダプターの取り外しを参照してください。
    5. すべてのファンを取り外します。ホット・スワップ・ファンの取り外しを参照してください。
    6. ファン・ケージを取り外します。ファン・ケージ・アセンブリーの取り外しを参照してください。.
    7. M.2 ブート・アダプターからすべて M.2 ドライブを取り外します。M.2 ドライブの取り外しを参照してください。
  2. ケーブルを M.2 ブート・アダプターから取り外します。

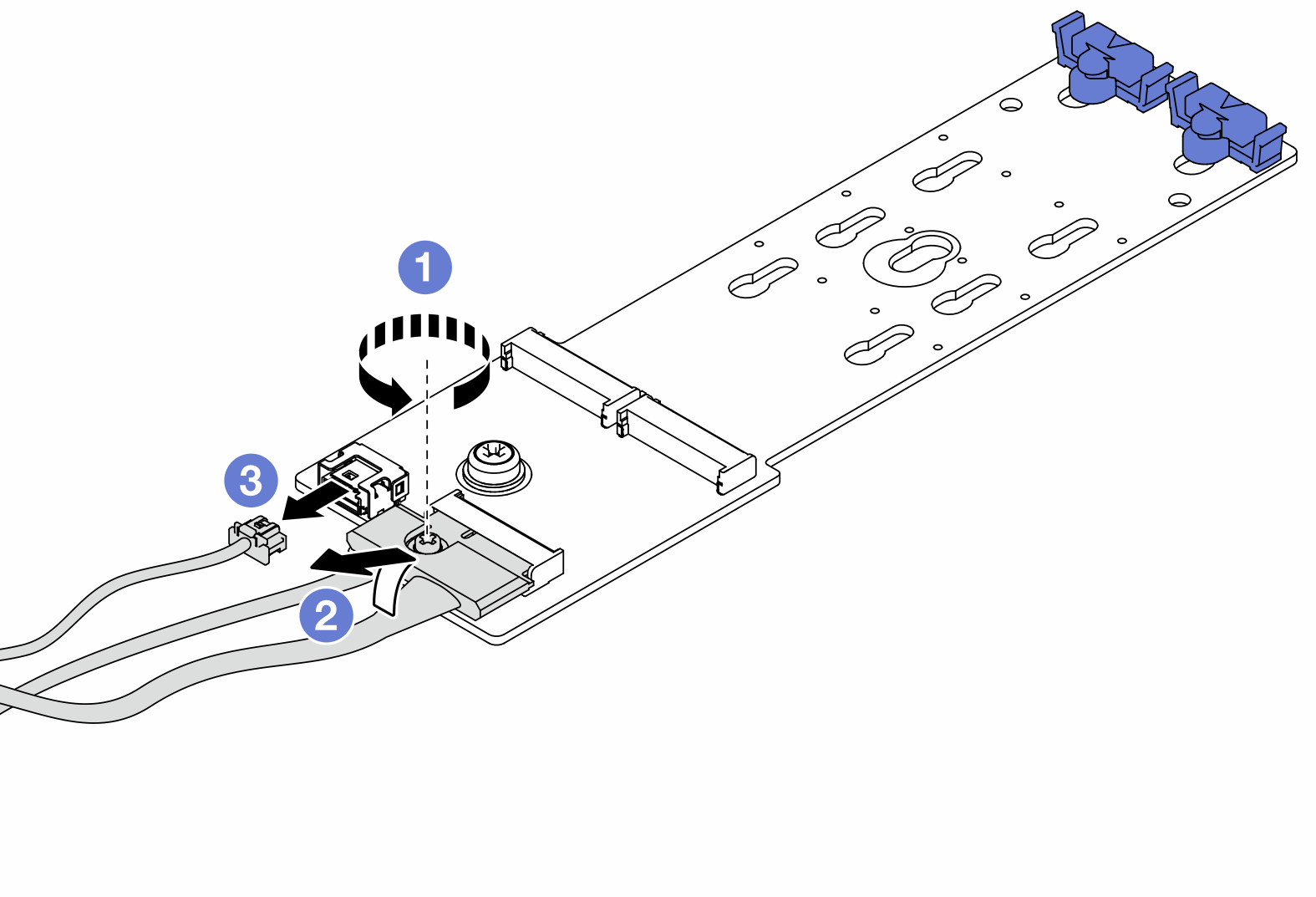

    図 1. M.2 信号ケーブルのねじの取り外し
    M.2 signal cable screw removal
    1. M.2 信号ケーブルを M.2 ブート・アダプターに固定するねじを緩めます。
    2. すべてのケーブルを切り離します。
  3. M.2 ブート・アダプターを取り外します。
    図 2. M.2 ブート・アダプターの取り外し
    M.2 boot adapter removal
    1. M.2 ブート・アダプターをシャーシに固定しているねじを緩めます。
    2. 図に示すように M.2 ブート・アダプターを少しスライドさせ、慎重にシャーシから持ち上げます。

終了後

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

デモ・ビデオ

YouTube で手順を参照
