ถอดอะแดปเตอร์บูต M.2

ใช้ข้อมูลนี้ในการถอดอะแดปเตอร์บูต M.2

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และถอดสายไฟทั้งหมดออกสำหรับงานนี้

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

• หากเซิร์ฟเวอร์ติดตั้งอยู่ในแร็ค ให้ถอดเซิร์ฟเวอร์ออกจากแร็ค

• หากมีการติดตั้งขาตั้งบนเซิร์ฟเวอร์ ให้หมุนเข้าด้านในและวางเซิร์ฟเวอร์โดยตะแคงข้างเพื่อให้ปฏิบัติงานได้ง่ายยิ่งขึ้น

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบเซิร์ฟเวอร์ ดู ถอดฝาครอบเซิร์ฟเวอร์
   2. ถอดโมดูลพลังงานแบบแฟลชทั้งหมด ดู ถอดช่องใส่โมดูลพลังงานแบบแฟลช
   3. ถอดแผ่นกั้นอากาศ ดู ถอดแผ่นกั้นอากาศ
   4. ถอดอะแดปเตอร์ GPU แบบเต็มขนาดทั้งหมด ดู ถอดอะแดปเตอร์ GPU แบบเต็มขนาด
   5. ถอดพัดลมทั้งหมด ดู ถอดพัดลมแบบ Hot-swap ออก
   6. ถอดตัวครอบพัดลม ดู ถอดส่วนประกอบตัวครอบพัดลม
   7. ถอดไดรฟ์ M.2 ทั้งหมดออกจากอะแดปเตอร์บูต M.2 ดู ถอดไดรฟ์ M.2
2. ถอดสายออกจากอะแดปเตอร์บูต M.2

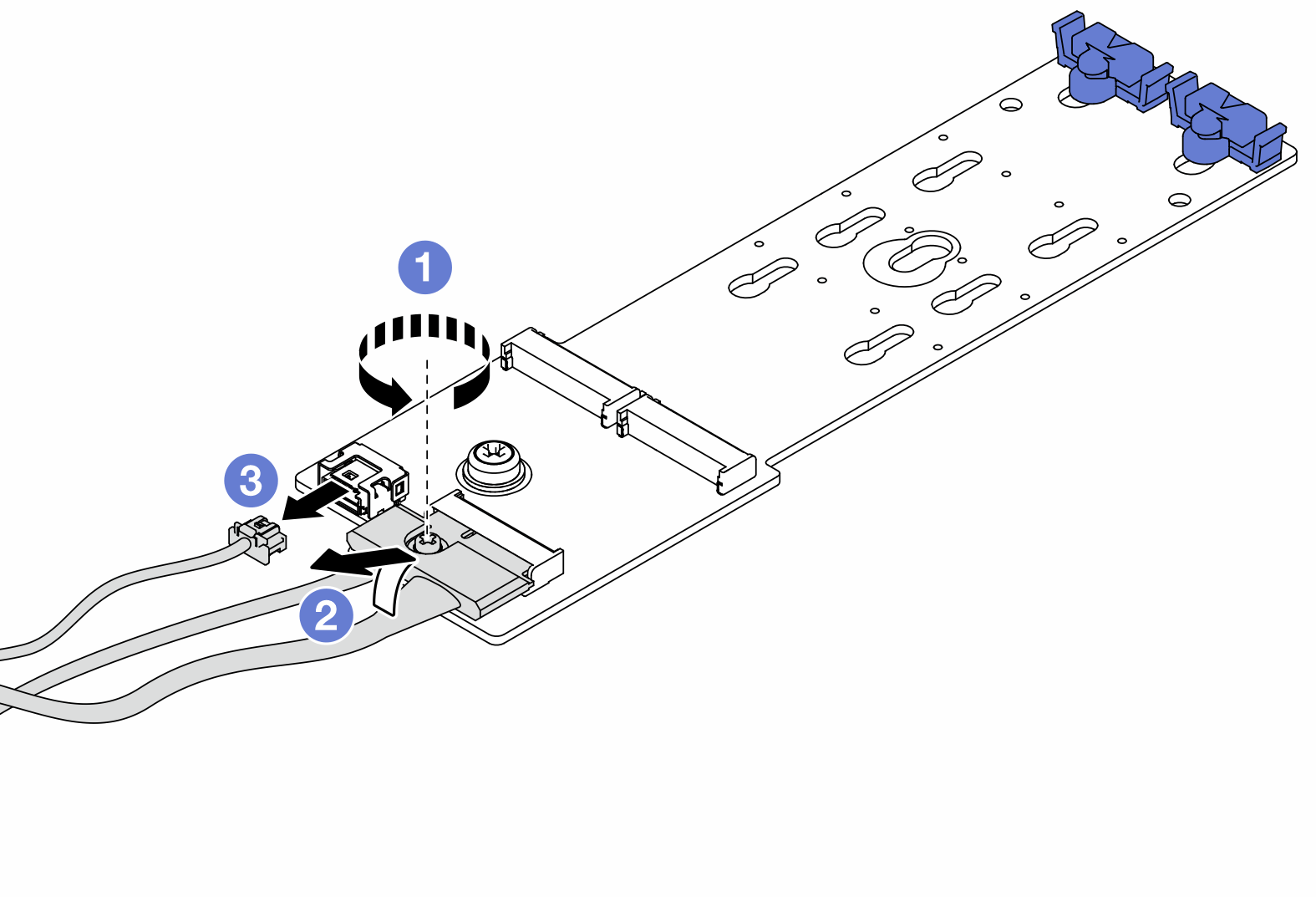

   รูปที่ 1. การถอดสกรูสายสัญญาณ M.2


   1. คลายสกรูที่ยึดสายสัญญาณ M.2 เข้ากับอะแดปเตอร์บูต M.2
   2. ถอดสายทั้งหมด
3. ถอดอะแดปเตอร์บูต M.2
   รูปที่ 2. การถอดอะแดปเตอร์บูต M.2


   1. คลายสกรูที่ยึดอะแดปเตอร์บูต M.2 เข้ากับตัวเครื่อง
   2. เลื่อนอะแดปเตอร์บูต M.2 เล็กน้อยตามภาพ แล้วค่อยๆ ยกออกจากตัวเครื่อง
