M.2-Bootadapter entfernen

Hier erfahren Sie, wie Sie den M.2-Bootadapter entfernen.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
  • Lesen Sie die Installationsrichtlinien, um sicher zu arbeiten.

  • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack.

  • Wenn Standfüße am Server installiert sind, drehen Sie sie nach innen und legen Sie den Server auf die Seite, um die Handhabung zu erleichtern.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die Server-Abdeckung. Informationen dazu finden Sie im Abschnitt Serverabdeckung entfernen.
    2. Entfernen Sie alle Flash-Stromversorgungsmodule. Informationen dazu finden Sie im Abschnitt Flash-Stromversorgungsmodul entfernen.
    3. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
    4. Entfernen Sie alle GPU-Adapter mit voller Länge. Informationen dazu finden Sie im Abschnitt GPU-Adapter mit voller Länge entfernen.
    5. Entfernen Sie alle Lüfter. Informationen dazu finden Sie im Abschnitt Hot-Swap-Lüfter entfernen.
    6. Entfernen Sie den Lüfterrahmen. Siehe Lüfterrahmenbaugruppe entfernen.
    7. Entfernen Sie alle M.2-Laufwerke aus dem M.2-Bootadapter. Siehe M.2-Laufwerk entfernen
  2. Ziehen Sie die Kabel vom M.2-Bootadapter ab.

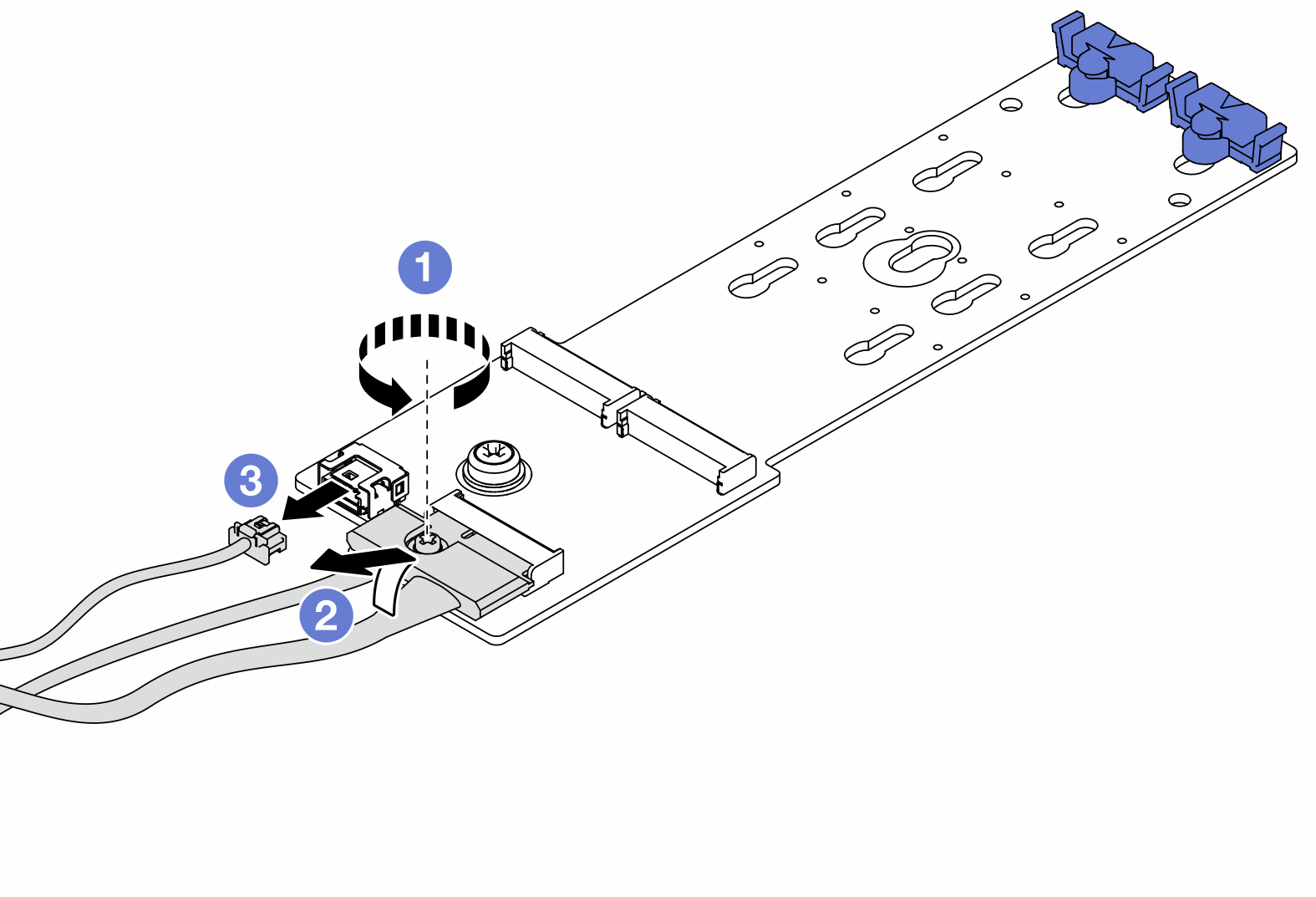

    Abbildung 1. Abschrauben des M.2-Signalkabels
    M.2 signal cable screw removal
    1. Lösen Sie die Schraube, mit der das M.2-Signalkabel am M.2-Bootadapter befestigt ist.
    2. Ziehen Sie alle Kabel ab.
  3. Entfernen Sie den M.2-Bootadapter.
    Abbildung 2. Entfernen des M.2-Bootadapters
    M.2 boot adapter removal
    1. Lösen Sie die Schraube, mit der der M.2-Bootadapter am Gehäuse befestigt ist.
    2. Schieben Sie den M.2-Bootadapter etwas in die dargestellte Richtung und heben Sie ihn vorsichtig aus dem Gehäuse.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
