Снятие адаптера загрузки M.2

Ниже приведены сведения по снятию адаптера загрузки M.2.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание
  • Прочитайте Инструкции по установке, чтобы обеспечить безопасность работы.

  • Выключите сервер и отключите все шнуры питания для этой задачи.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Если сервер находится в стойке, извлеките его оттуда.

  • Если на сервере установлены ножки, поверните их внутрь и положите сервер на бок для удобства.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите кожух сервера. См. раздел Снятие кожуха сервера.
    2. Снимите все модули питания флэш-памяти. См. раздел Снятие модуля питания флэш-памяти.
    3. Снимите дефлектор. См. раздел Снятие дефлектора.
    4. Снимите все адаптеры полноразмерного графического процессора. См. раздел Снятие адаптера полноразмерного графического процессора.
    5. Снимите все вентиляторы. См. раздел Снятие оперативно заменяемого вентилятора.
    6. Снимите отсек вентиляторов. См. раздел Снятие блока отсека вентилятора.
    7. Снимите все диски M.2 с адаптера загрузки M.2. См. раздел Снятие диска M.2
  2. Отсоедините кабели от адаптера загрузки M.2.

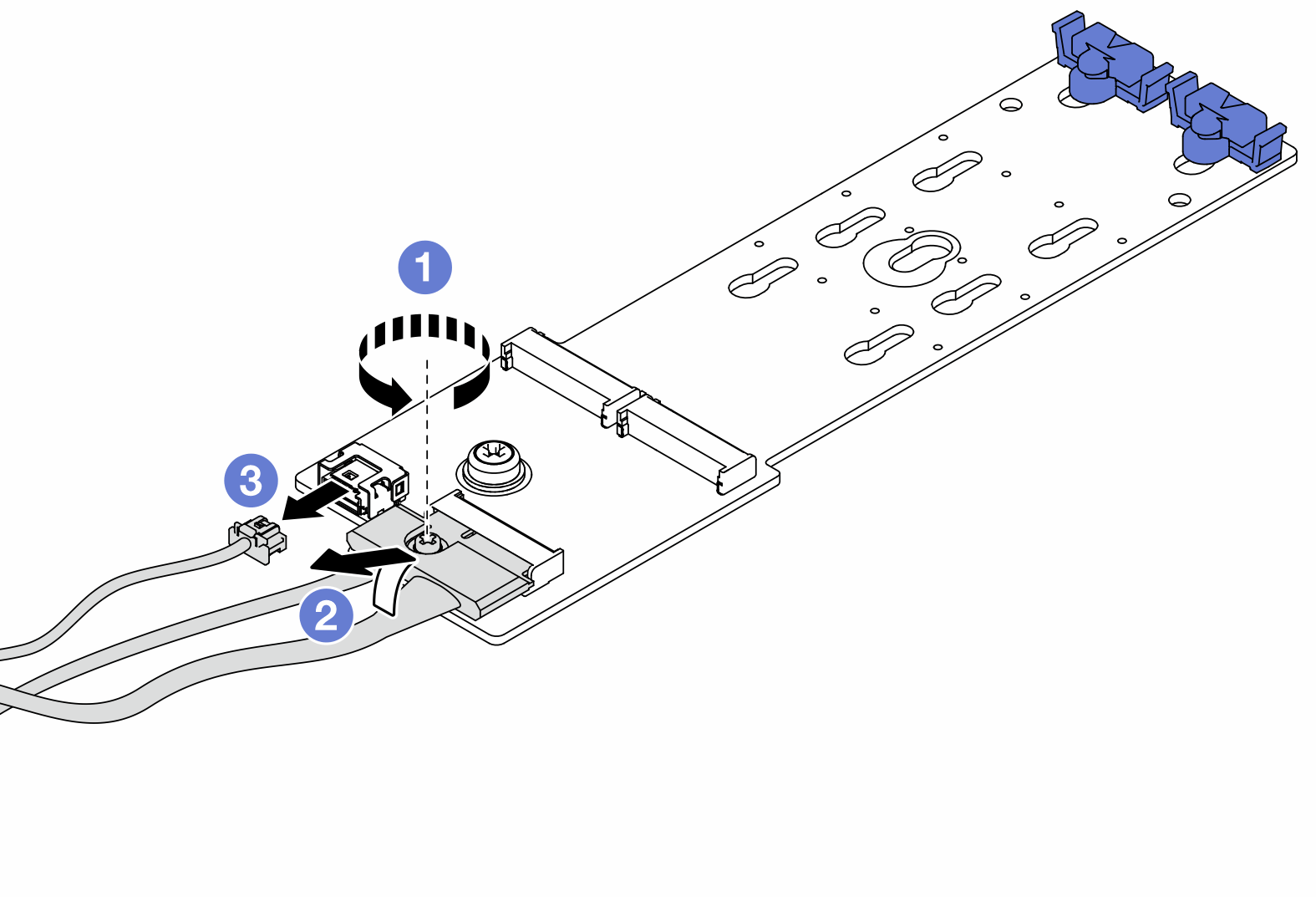

    Рис. 1. Снятие винта, фиксирующего сигнальный кабель M.2
    M.2 signal cable screw removal
    1. Ослабьте винт, фиксирующий сигнальный кабель M.2 на адаптере загрузки M.2.
    2. Отсоедините все кабели.
  3. Снимите адаптер загрузки M.2.
    Рис. 2. Снятие адаптера загрузки M.2
    M.2 boot adapter removal
    1. Ослабьте винт, фиксирующий адаптер загрузки M.2 на раме.
    2. Слегка сдвиньте адаптер загрузки M.2, как показано на рисунке, и аккуратно извлеките его из рамы.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
