卸下 M.2 引导适配器

按以下信息卸下 M.2 引导适配器。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则以确保工作时的安全。

• 为了执行本任务，请关闭服务器电源并拔下所有电源线。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

• 如果服务器位于机架中，则将其从机架卸下。

• 如果服务器上安装了支脚，请向内旋转支脚，然后将服务器侧放，以方便操作。

过程

1. 为本任务做好准备。
   1. 卸下服务器外盖。请参阅卸下服务器外盖。
   2. 卸下所有快速充电模块。请参阅卸下快速充电模块。
   3. 卸下导风罩。请参阅卸下导风罩。
   4. 卸下所有全长 GPU 适配器。请参阅卸下全长 GPU 适配器。
   5. 卸下所有风扇。请参阅卸下热插拔风扇。
   6. 卸下风扇架。请参阅卸下风扇架组合件。
   7. 从 M.2 引导适配器上卸下所有 M.2 硬盘。请参阅卸下 M.2 硬盘
2. 从 M.2 引导适配器上拔下线缆。

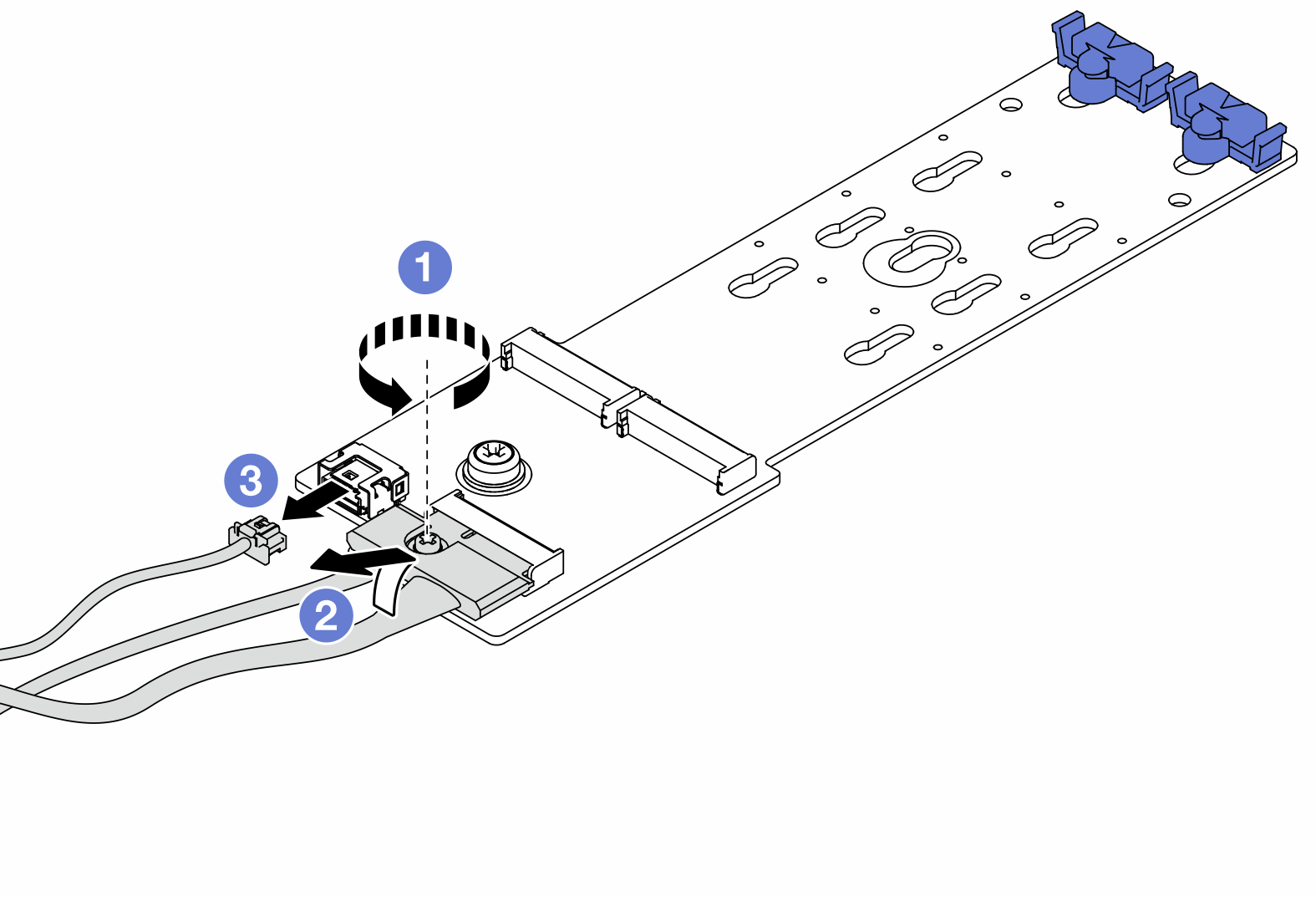

   图 1. 卸下 M.2 信号线缆螺钉


   1. 拧松将 M.2 信号线缆固定到 M.2 引导适配器的螺钉。
   2. 拔下所有线缆。
3. 卸下 M.2 引导适配器。
   图 2. 卸下 M.2 引导适配器


   1. 拧松将 M.2 引导适配器固定到机箱的螺钉。
   2. 如图所示，轻轻滑动 M.2 引导适配器，然后将其小心地从机箱中提取出来。
