安装 M.2 引导适配器

按以下信息安装 M.2 引导适配器。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则以确保工作时的安全。

• 为了执行本任务，请关闭服务器电源并拔下所有电源线。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

1. 安装 M.2 引导适配器。
   图 1. 安装 M.2 引导适配器


   1. 如图所示，将 M.2 引导适配器插入机箱。
   2. 拧紧螺钉以将 M.2 引导适配器固定到机箱上。
2. 将线缆连接到 M.2 引导适配器。

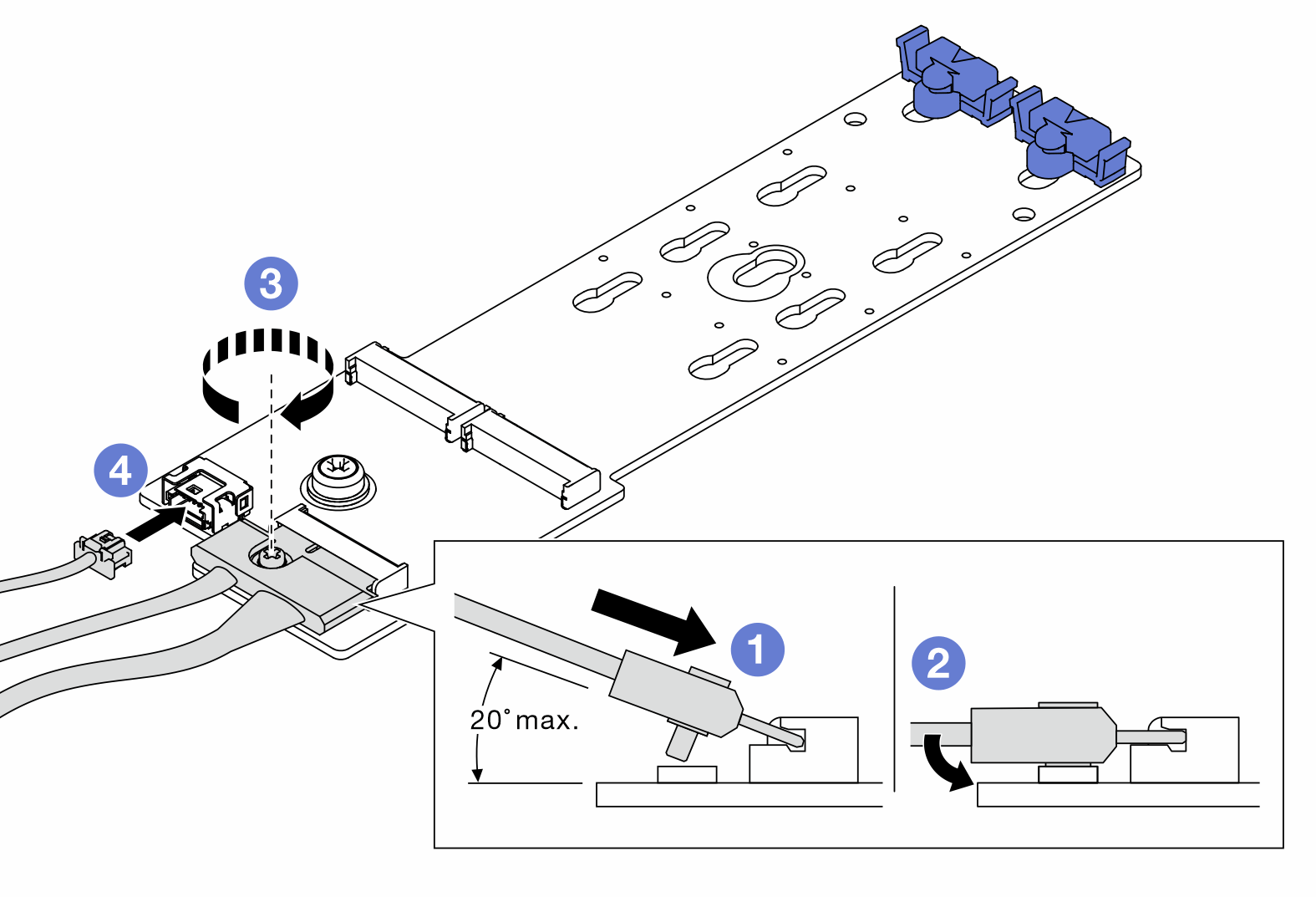

   图 2. 安装 M.2 信号线缆螺钉


   1. 连接所有线缆。
   2. 拧紧将 M.2 信号线缆固定到 M.2 引导适配器的螺钉。
3. 将电源线和信号线缆连接到主板。请参阅M.2 引导适配器线缆布放。
