ติดตั้งอะแดปเตอร์บูต M.2

ใช้ข้อมูลนี้ในการติดตั้งอะแดปเตอร์บูต M.2

เกี่ยวกับงานนี้

S002
disconnect all power
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และถอดสายไฟทั้งหมดออกสำหรับงานนี้

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ติดตั้งอะแดปเตอร์บูต M.2
    รูปที่ 1. การติดตั้งอะแดปเตอร์บูต M.2
    M.2 boot adapter installation
    1. เสียบอะแดปเตอร์บูต M.2 ลงในตัวเครื่องตามภาพ
    2. ขันสกรูเพื่อยึดอะแดปเตอร์บูต M.2 เข้ากับตัวเครื่อง
  2. เชื่อมต่อสายเข้ากับอะแดปเตอร์บูต M.2

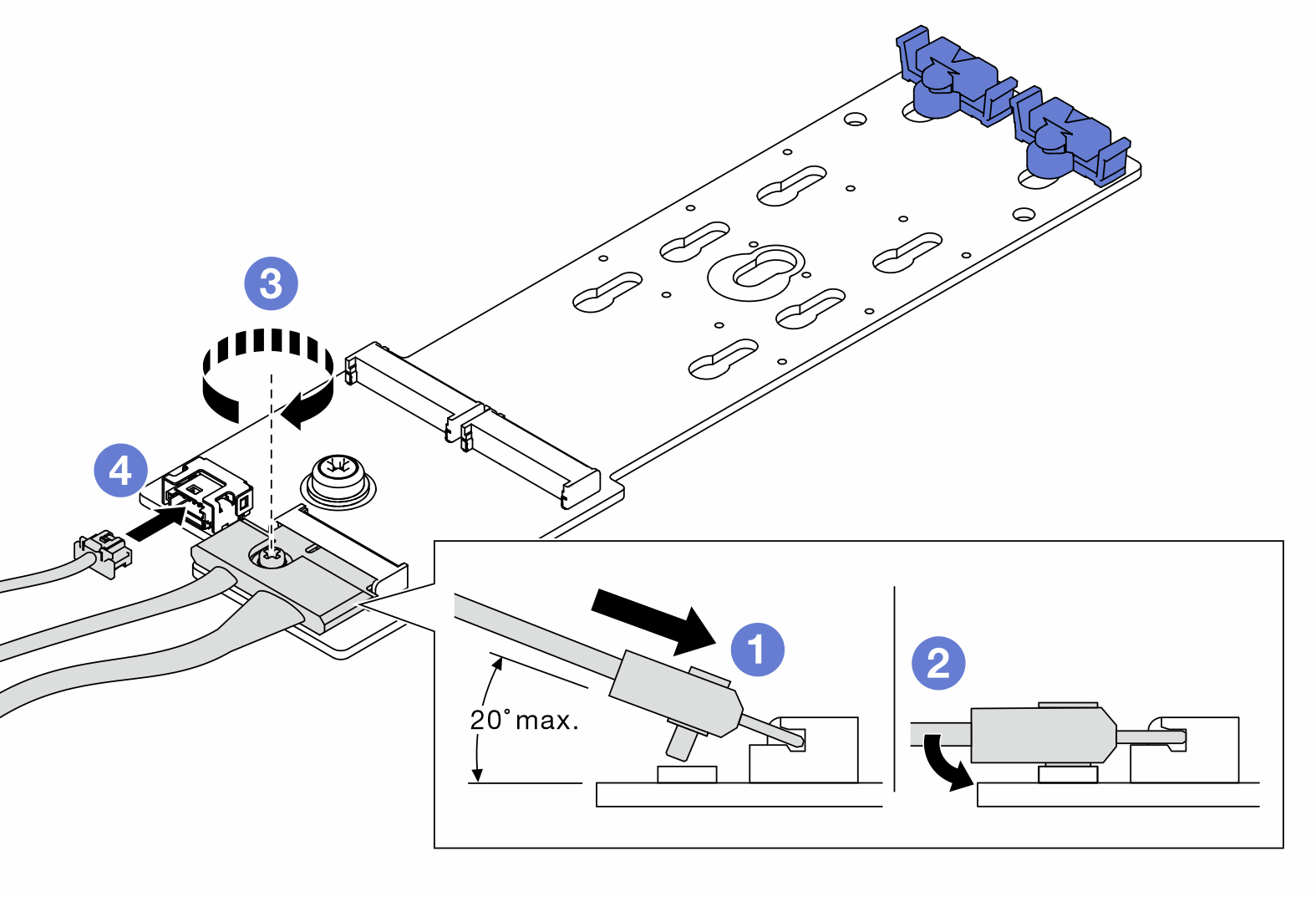

    รูปที่ 2. การติดตั้งสกรูสายสัญญาณ M.2
    M.2 signal cable screw installation
    1. ต่อสายทั้งหมด
    2. ขันสกรูที่ยึดสายสัญญาณ M.2 เข้ากับอะแดปเตอร์บูต M.2
  3. เชื่อมต่อสายไฟและสายสัญญาณกับแผงระบบ ดู การเดินสายอะแดปเตอร์บูต M.2

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์ M.2 ทั้งหมดกลับเข้าไปยังอะแดปเตอร์บูต M.2 ดู ติดตั้งไดรฟ์ M.2

  2. ติดตั้งตัวครอบพัดลมกลับเข้าที่ ดู ติดตั้งส่วนประกอบตัวครอบพัดลม

  3. ติดตั้งพัดลมทั้งหมดกลับเข้าที่ ดู ติดตั้งพัดลมแบบ Hot-swap

  4. ติดตั้งอะแดปเตอร์ GPU แบบเต็มขนาดทั้งหมดกลับเข้าที่ ดู ติดตั้งอะแดปเตอร์ GPU แบบเต็มขนาด

  5. ติดตั้งแผ่นกั้นลมกลับเข้าที่ ดู ติดตั้งแผ่นกั้นลม

  6. ติดตั้งโมดูลพลังงานแบบแฟลชทั้งหมดกลับเข้าที่ ดู ติดตั้งโมดูลพลังงานแบบแฟลช

  7. ติดตั้งฝาครอบเซิร์ฟเวอร์กลับเข้าที่ ดู ติดตั้งฝาครอบเซิร์ฟเวอร์

  8. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
