Установка адаптера загрузки M.2

Ниже приведены сведения по установке адаптера загрузки M.2.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание
  • Прочитайте Инструкции по установке, чтобы обеспечить безопасность работы.

  • Выключите сервер и отключите все шнуры питания для этой задачи.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установка адаптера загрузки M.2.
    Рис. 1. Установка адаптера загрузки M.2
    M.2 boot adapter installation
    1. Вставьте адаптер загрузки M.2 в раму, как показано на рисунке.
    2. Затяните винт, чтобы зафиксировать адаптер загрузки M.2 в раме.
  2. Подключите кабели к адаптеру загрузки M.2.

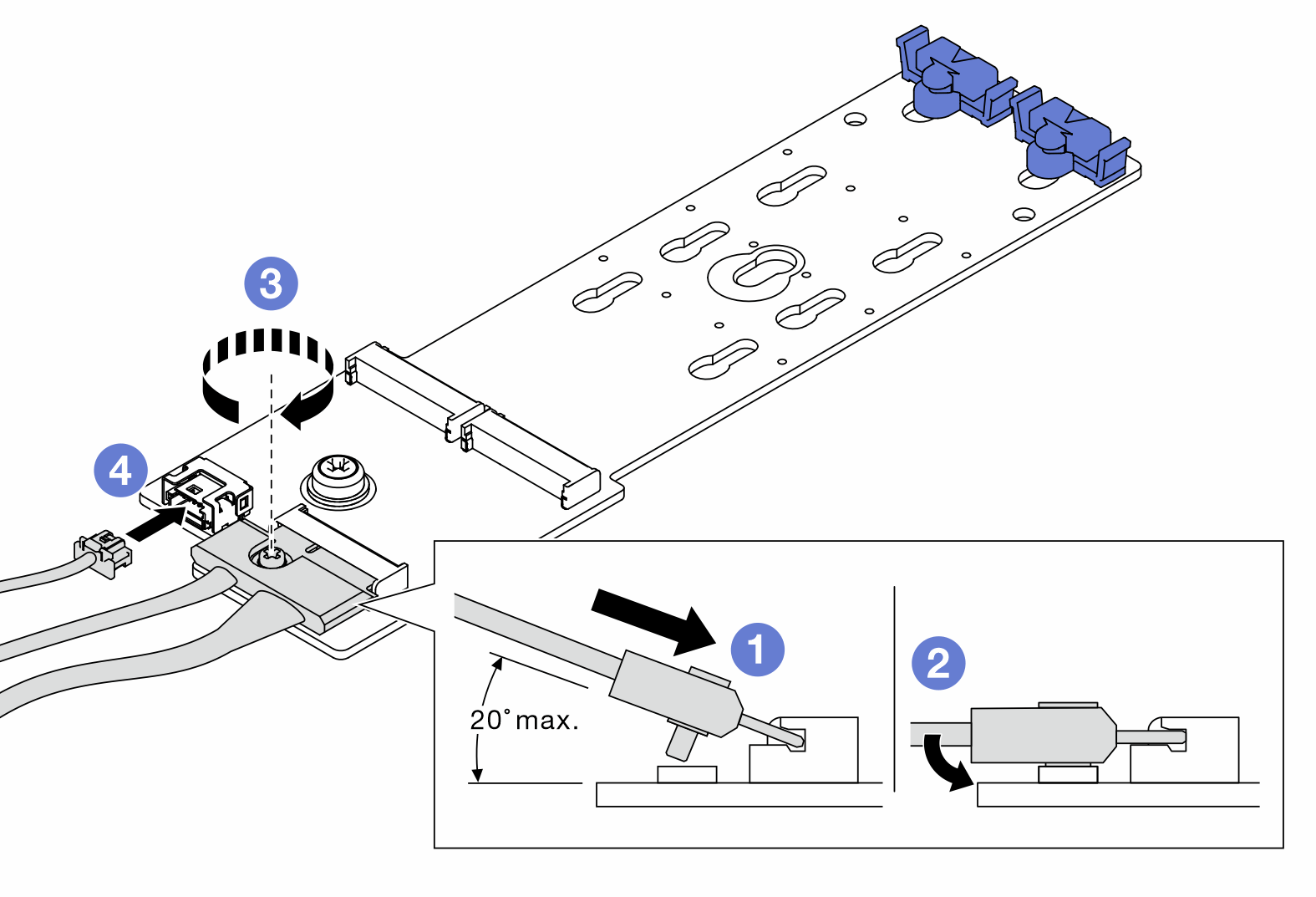

    Рис. 2. Подключение кабелей M.2
    Connecting M.2 cables
    1. Наклоните разъем под углом 20 градусов или меньше и вставляйте его до тех пор, пока его нижняя поверхность не достигнет рампы.
    2. Нажмите на разъем в направлении вниз.
    3. Затяните винт на сигнальном кабеле.
    4. Подключите кабель питания.
  3. Подключите кабель питания и сигнальный кабель к материнской плате. См. раздел Прокладка кабелей для адаптера загрузки M.2.

После завершения

  1. Переустановите диски M.2 в адаптер загрузки M.2. См. раздел Установка диска M.2.

  2. Установите на место отсек вентиляторов. См. раздел Установка блока отсека вентилятора.

  3. Переустановите все вентиляторы. См. раздел Установка оперативно заменяемого вентилятора.

  4. Переустановите все адаптеры полноразмерного графического процессора. См. раздел Установка адаптера полноразмерного графического процессора.

  5. Установите дефлектор. См. раздел Установка дефлектора.

  6. Переустановите все модули питания флэш-памяти. См. раздел Установка модуля питания флэш-памяти.

  7. Переустановите кожух сервера. См. раздел Установка кожуха сервера.

  8. Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
