Instalación del adaptador de arranque M.2

Utilice esta información para instalar el adaptador de arranque M.2.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación para asegurarse de trabajar de forma segura.

• Apague el servidor y desconecte todos los cables de alimentación para esta tarea.

• Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

1. Instalación del adaptador de arranque M.2.
   Figura 1. Instalación del adaptador de arranque M.2


   1. Inserte el adaptador de arranque M.2 en el chasis, como se muestra.
   2. Apriete el tornillo para fijar el adaptador de arranque M.2 en el chasis.
2. Conecte los cables al adaptador de arranque M.2.

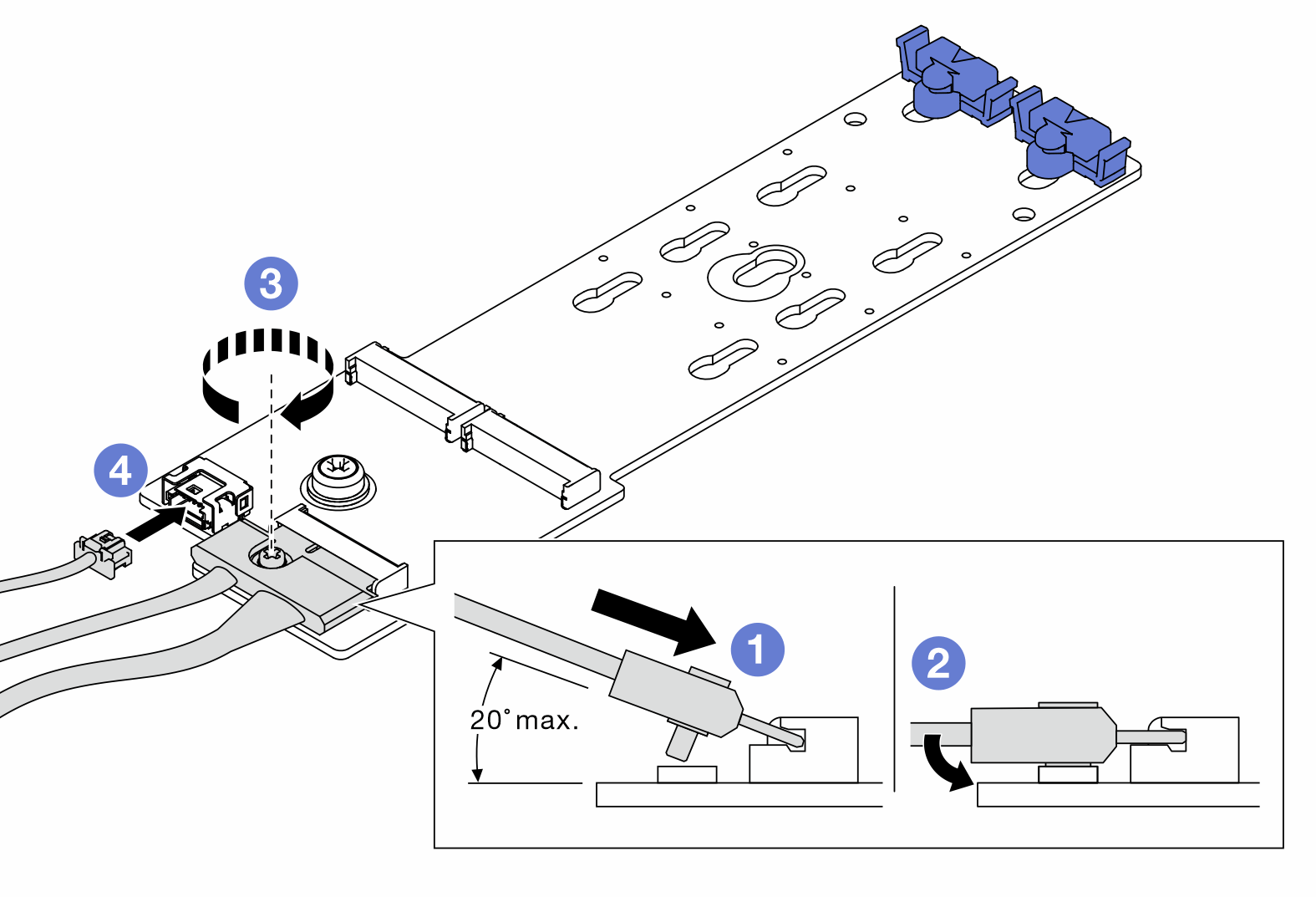

   Figura 2. Conexión de los cables M.2


   1. Incline el conector en un ángulo de 20 grados o menos e insértelo hasta que su superficie inferior alcance la rampa.
   2. Presione el conector hacia abajo.
   3. Apriete los tornillos del cable de señal.
   4. Conecte el cable de alimentación.
3. Conecte el cable de alimentación y el cable de señal a la placa del sistema. Consulte Disposición de los cables del adaptador de arranque M.2.
