Extracción del adaptador de arranque M.2.

Utilice esta información para extraer el adaptador de arranque M.2.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
  • Lea Directrices de instalación para asegurarse de trabajar de forma segura.

  • Apague el servidor y desconecte todos los cables de alimentación para esta tarea.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.

  • Si el servidor está en un bastidor, extráigalo del bastidor.

  • Si hay patas de soportes instaladas en el servidor, gírelas hacia dentro y coloque el servidor de lado para facilitar el funcionamiento.

Procedimiento

  1. Prepárese para esta tarea.
    1. Retire la cubierta del servidor. Consulte Extracción de la cubierta del servidor.
    2. Quite todos los módulos de alimentación flash. Consulte Extracción de un módulo de alimentación flash.
    3. Extraiga el deflector de aire. Consulte Extracción del deflector de aire.
    4. Quite todos los adaptadores GPU de longitud completa. Consulte Extracción de un adaptador GPU de longitud completa.
    5. Extraiga todos los ventiladores. Consulte Extracción de un ventilador de intercambio en caliente.
    6. Extraiga el compartimiento del ventilador. Consulte Extracción del conjunto de la caja del ventilador.
    7. Extracción de todas las unidades M.2 del adaptador de arranque M.2. Consulte Extracción de una unidad M.2.
  2. Desconecte los cables del adaptador de arranque M.2.

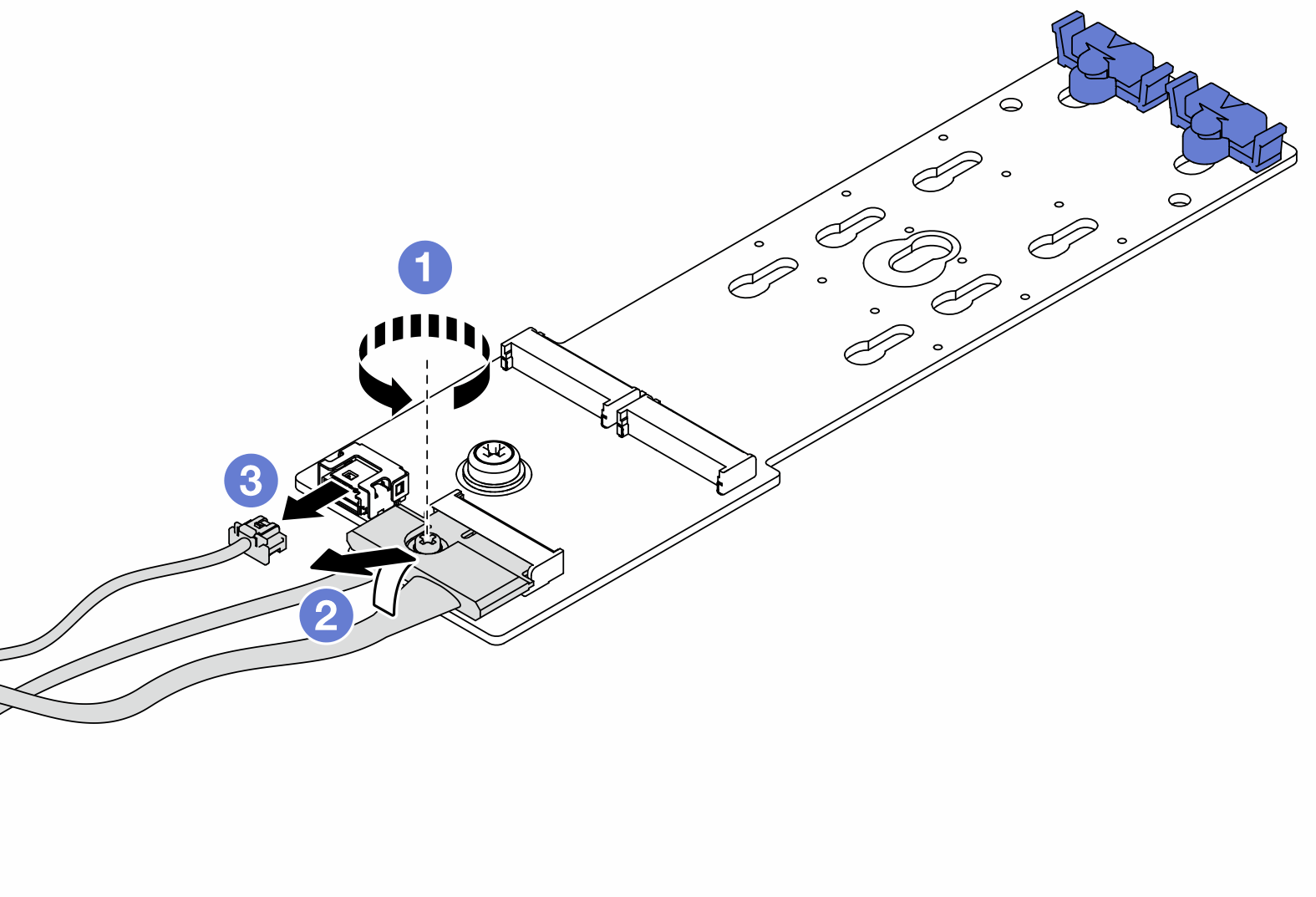

    Figura 1. Extracción del tornillo del cable de señal M.2
    M.2 signal cable screw removal
    1. Afloje el tornillo que fija el cable de señal M.2 al adaptador de arranque M.2.
    2. Desconecte todos los cables.
  3. Extraiga el adaptador de arranque M.2.
    Figura 2. Extracción del adaptador de arranque M.2
    M.2 boot adapter removal
    1. Afloje el tornillo que fija el adaptador de arranque M.2 al chasis.
    2. Deslice ligeramente el adaptador de arranque M.2 tal como se muestra; luego, levántelo con cuidado para extraerlo del chasis.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Vídeo de demostración

Vea el procedimiento en YouTube
