卸下 M.2 開機配接卡

使用此資訊來卸下 M.2 開機配接卡。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關,並不會切斷供應給裝置的電流。此外,裝置也可能有一條以上的電源線。若要切斷裝置的所有電源,必須從電源拔掉所有電源線。
小心
  • 閱讀安裝準則,確保工作時安全無虞。

  • 關閉伺服器電源並拔掉所有電源線,以進行此作業。

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 如果伺服器在機架中,請從機架中卸下伺服器。

  • 如果腳架已經安裝在伺服器上,則將其向內旋轉,讓伺服器側放以方便作業。

程序

  1. 為此作業做準備。
    1. 卸下伺服器蓋板請參閱卸下伺服器蓋板
    2. 卸下所有快閃記憶體電源模組。請參閱卸下快閃記憶體電源模組
    3. 卸下空氣擋板。請參閱卸下空氣擋板
    4. 卸下所有全長 GPU 配接卡。請參閱卸下全長型 GPU 配接卡
    5. 卸下所有風扇。請參閱卸下熱抽換風扇
    6. 卸下風扇機盒。請參閱卸下風扇機盒組件
    7. 從 M.2 開機配接卡卸下 M.2 硬碟。請參閱卸下 M.2 硬碟
  2. 拔掉 M.2 開機配接卡的纜線。

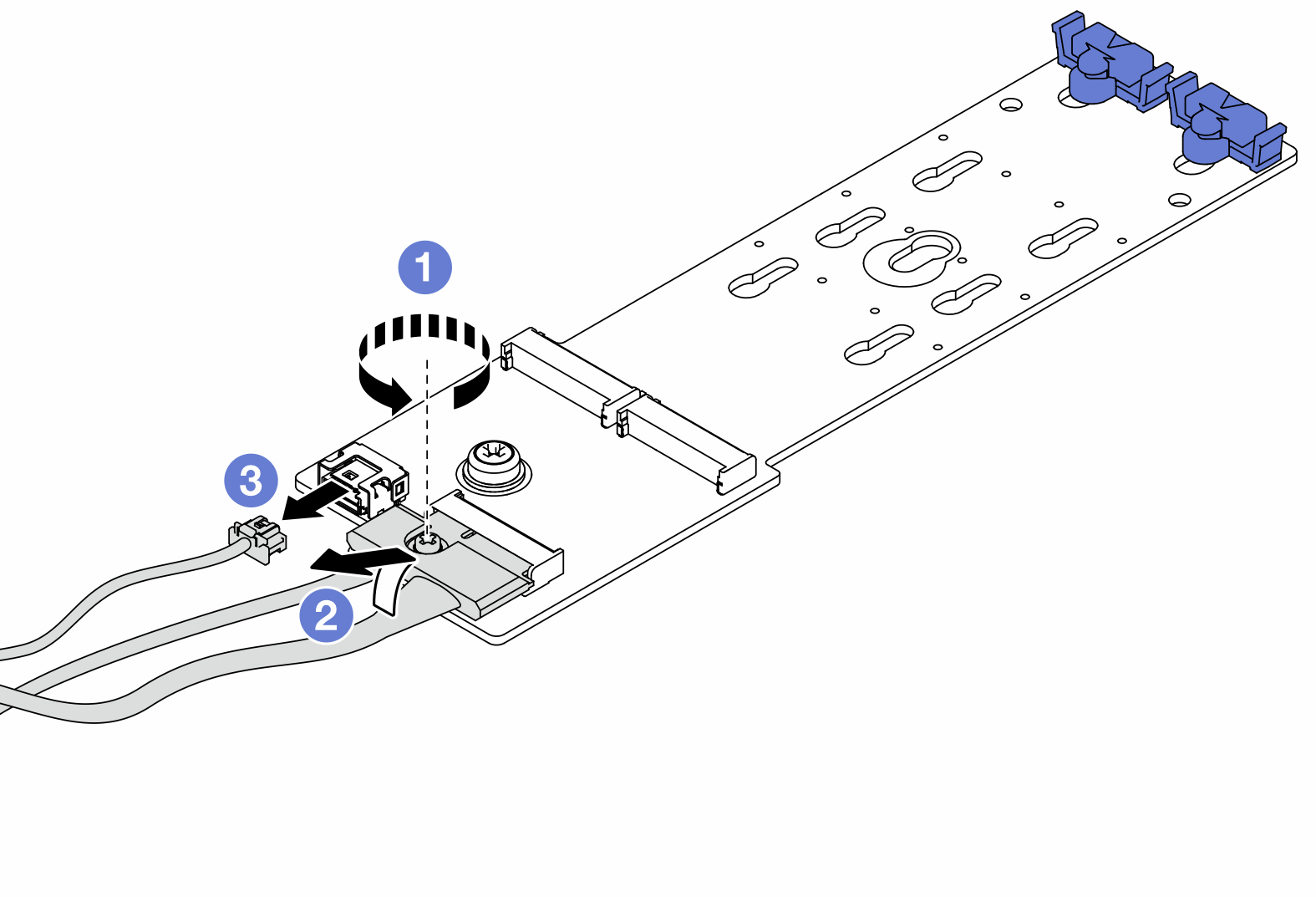

    圖 1. 卸下 M.2 信號線螺絲
    M.2 signal cable screw removal
    1. 鬆開將 M.2 信號線固定在 M.2 開機配接卡的螺絲。
    2. 拔掉所有纜線。
  3. 卸下 M.2 開機配接卡。
    圖 2. 卸下 M.2 開機配接卡
    M.2 boot adapter removal
    1. 鬆開將 M.2 開機配接卡固定在機箱的螺絲。
    2. 如圖所示,輕輕滑動 M.2 開機配接卡,然後小心地將其從機箱中拿出。

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
