前面 I/O ボードの取り付け

前面 I/O ボードを取り付けるには、以下の情報を参照してください。

手順

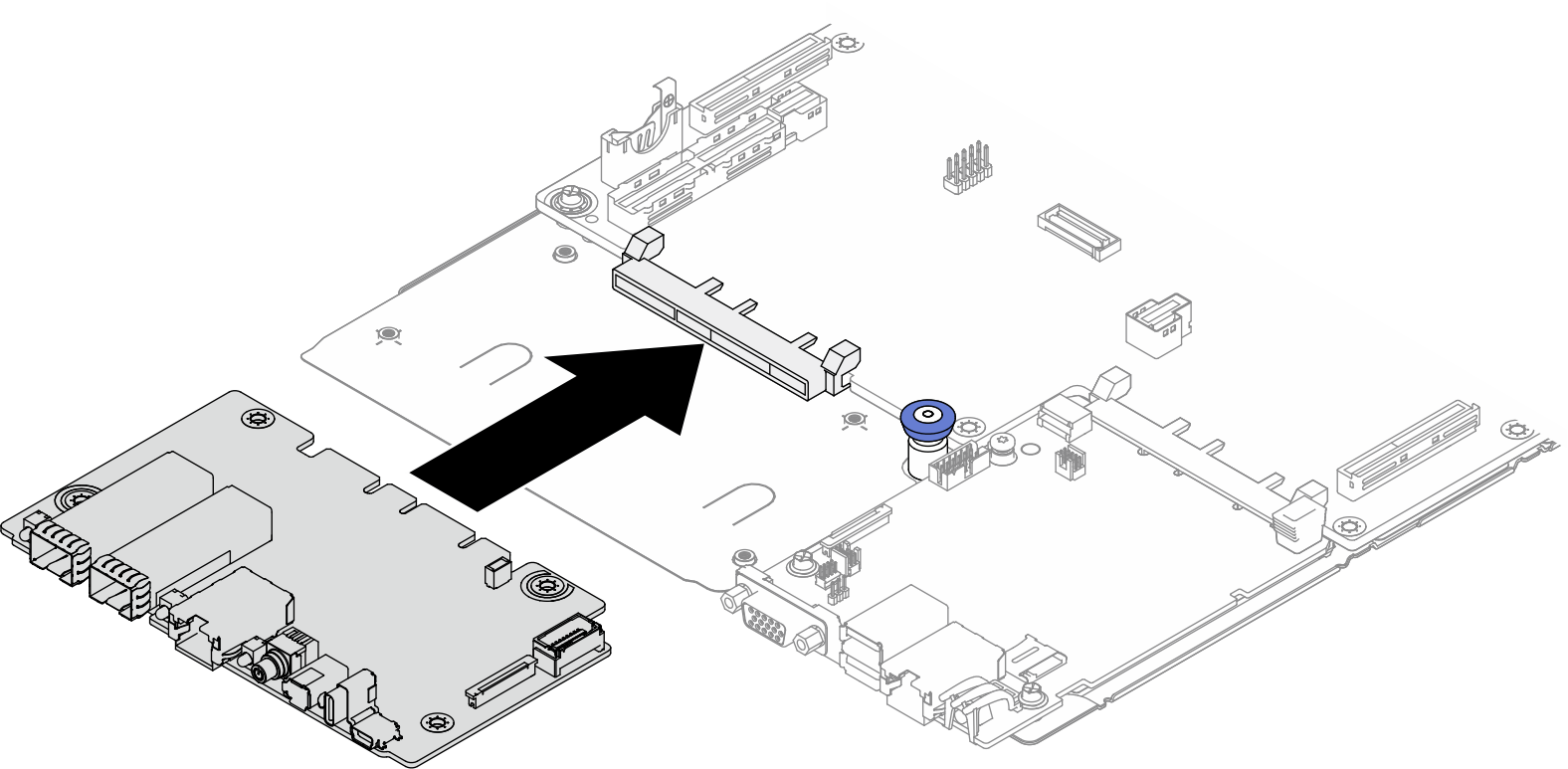

1. 前面 I/O ボードをシステム・ボード・アセンブリーに取り付けます。
   図 1. 前面 I/O ボードの取り付け


2. 前面 I/O ボードと保持用シート・メタルの間にマイラー・シートがあります。

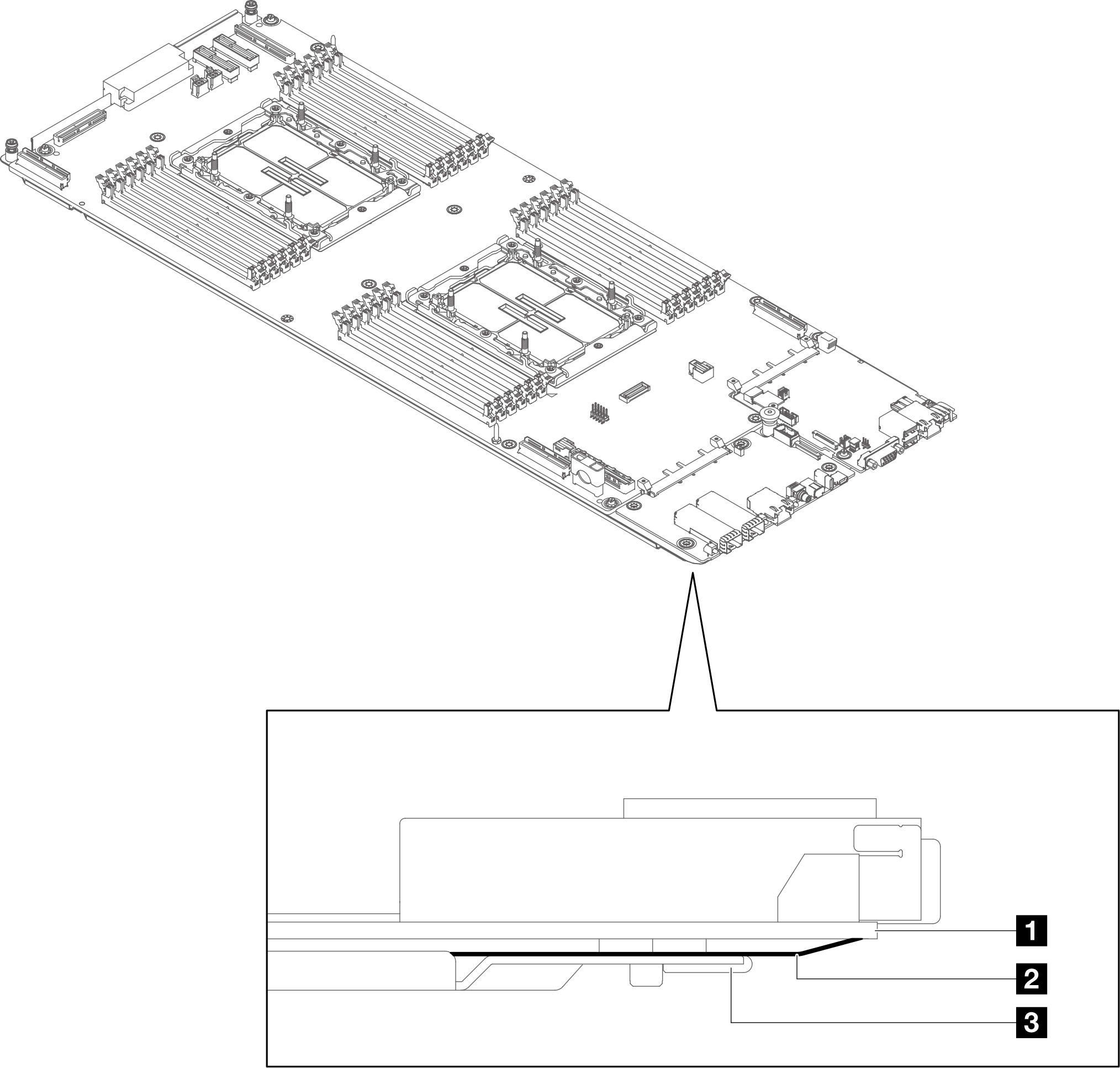

   図 2. システム・ボード・アセンブリーの前面 I/O ボード部分の側面図



   1 前面 I/O ボード

   2 マイラー・シート

   3 保持用シート・メタル

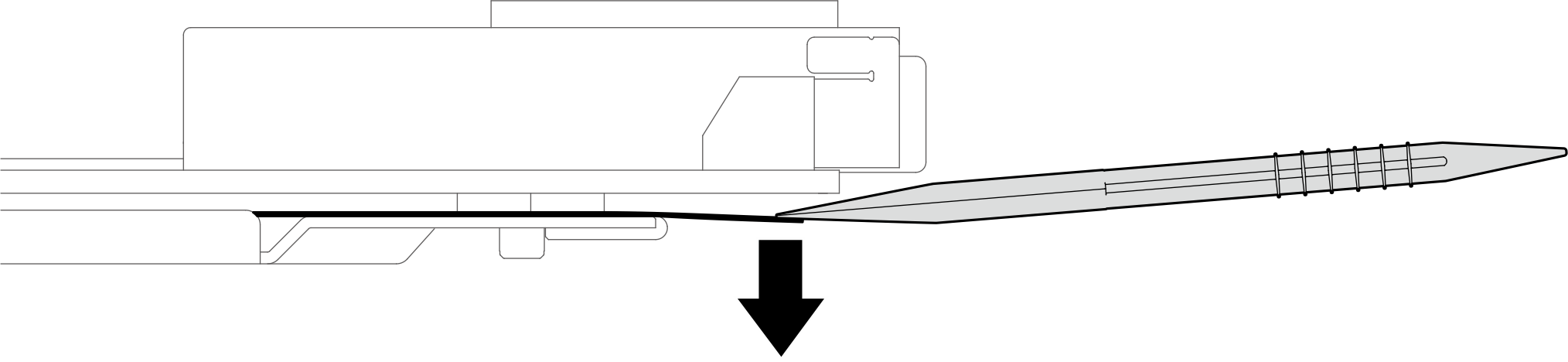

   1. DIMM ツールの先端を前面 I/O ボードとマイラー・シートの間に挿入します。次に、先端を使用してマイラー・シートを押し下げ、前面 I/O ボードの底面にあるディップ・ピンがマイラー・シートにくっつかないようにします。
      図 3. 前面 I/O ボードからのマイラー・シートの分離

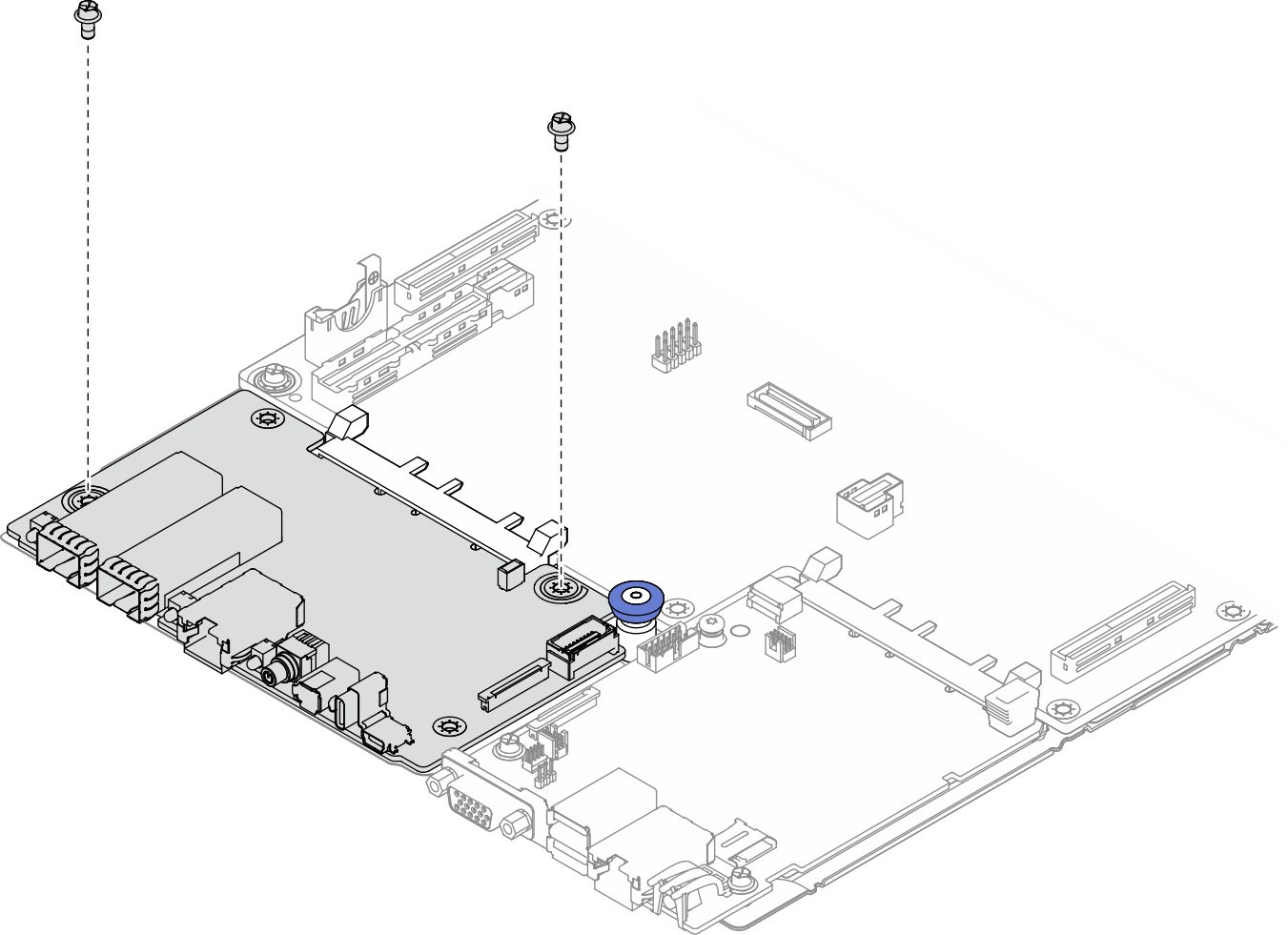

3. 2 本の M3 PH1 ねじを取り付けて、前面 I/O ボードをシステム・ボード・アセンブリーに固定します。
   図 4. 前面 I/O ボードねじの取り付け


4. 前面 I/O ボードとシステム I/O ボードに FPC ケーブルを取り付けます。
   1. 前面 I/O ボードおよびシステム I/O ボードのコネクターのラッチを開きます。
      図 5. コネクターのラッチの引き上げ


   2. FPC ケーブルとコネクターのシルクスクリーンを一致させます。次に、前面 I/O ボードとシステム I/O ボードに FPC ケーブルを取り付けます。

      FIO ボードおよびシステム I/O ボードへの FPC ケーブル接続
      始点		終点
      FIO SIDE としてマークされた FPC ケーブルの端	→	前面 I/O ボード上の FIO SIDE コネクター
      SCM SIDE としてマークされた FPC ケーブルの端	→	システム I/O ボード上の PHY CONN コネクター

      図 6. FPC ケーブル配線

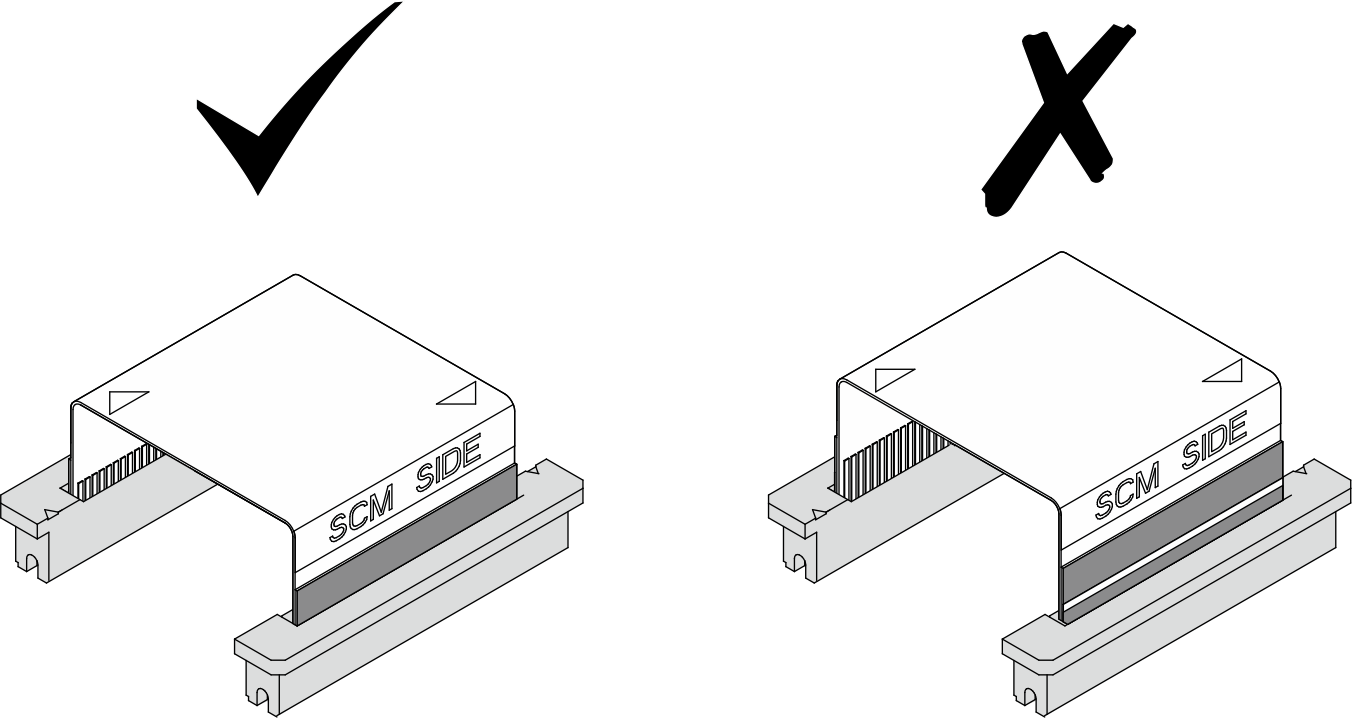

   3. FPC ケーブルの両端に白い線があります。白い線が見えなくなるまで、FPC ケーブルをコネクターに挿入します。白い線が見えている場合、FPC ケーブルは正しく取り付けられていません。
      図 7. FPC ケーブルの適切な取り付けの確認

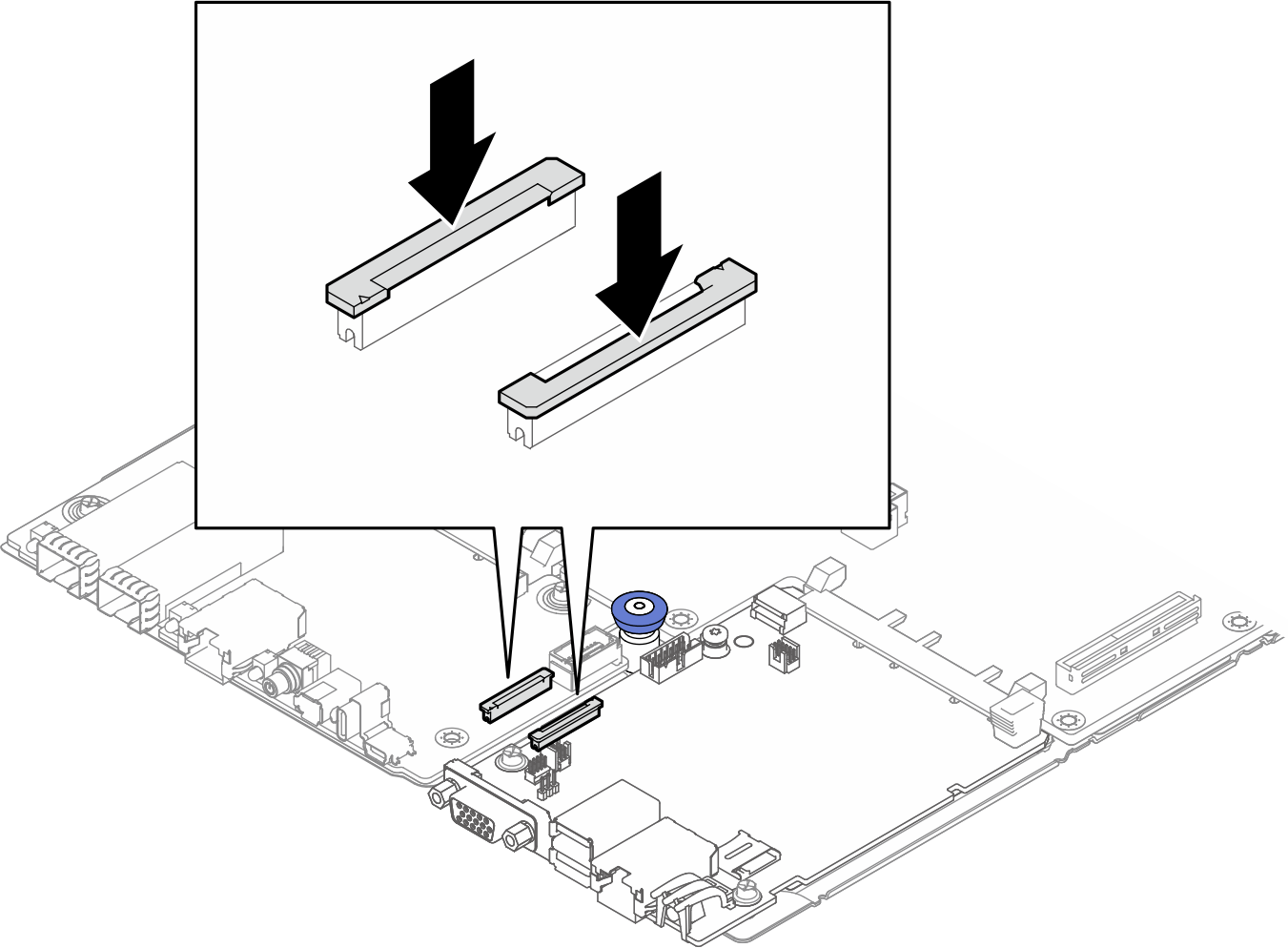

   4. ラッチを押して、FPC ケーブルをコネクターに固定します。
      図 8. コネクター・ラッチを押す

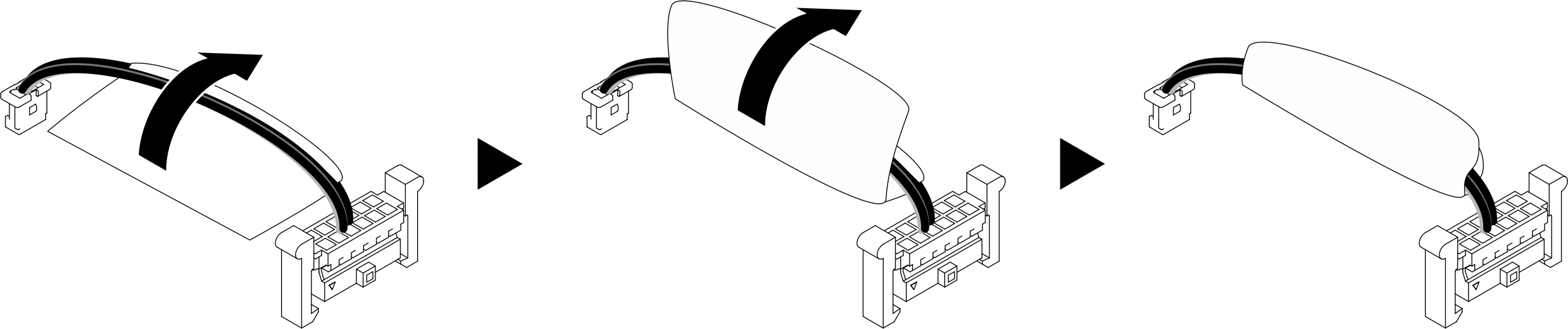

5. COM ポート・ケーブルにはラベルが貼付されています。ラベルをケーブルの周りに最後まで巻き付け、ラベルがシステム・コネクターとウォーター・ループに干渉しないようにします。
   図 9. COM ポート・ケーブルへのラベルの巻き付け


6. COM ポート・ケーブルを前面 I/O ボードとシステム I/O ボードに取り付けます。プランジャーとシリアル・ログ・コネクターの間にケーブルを配置します。

   1 シリアル・ログ・コネクター 前面 I/O ボード上

   2 システム I/O ボード上の COM ポート・コネクター

   図 10. COM ポート・ケーブルの取り外し



   重要

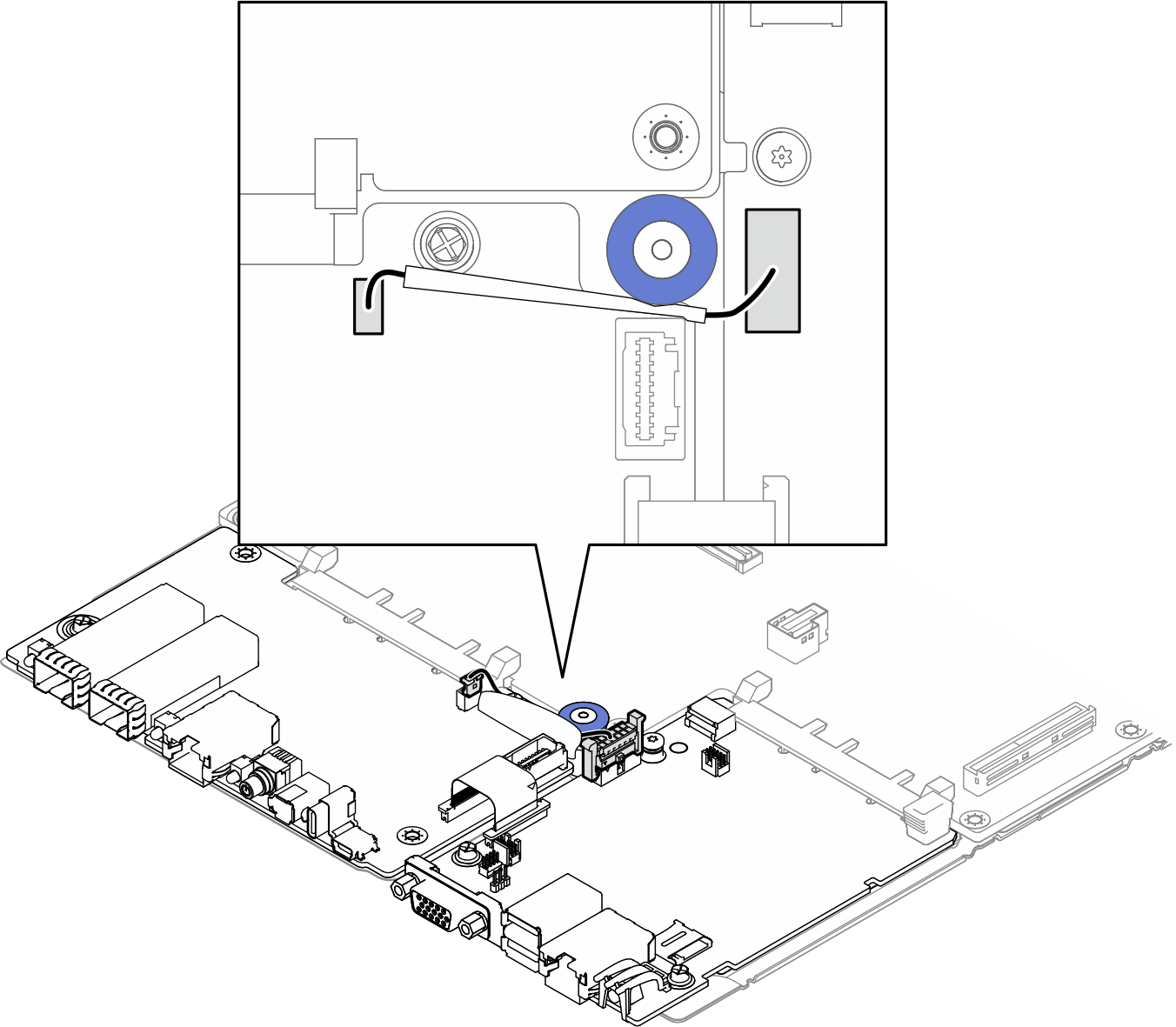

   COM ポート・ケーブルは、プランジャーとシリアル・ログ・コネクターの間に配置する必要があります。

   図 11. COM ポートのケーブル配線の上面図


7. システム・ボード・アセンブリーをトレイに取り付けます。
   注

   前面のつまみねじと電源コネクターの横のタブを使用して、システム・ボード・アセンブリーを持ちます。

   図 12. システム・ボード・アセンブリーの保持

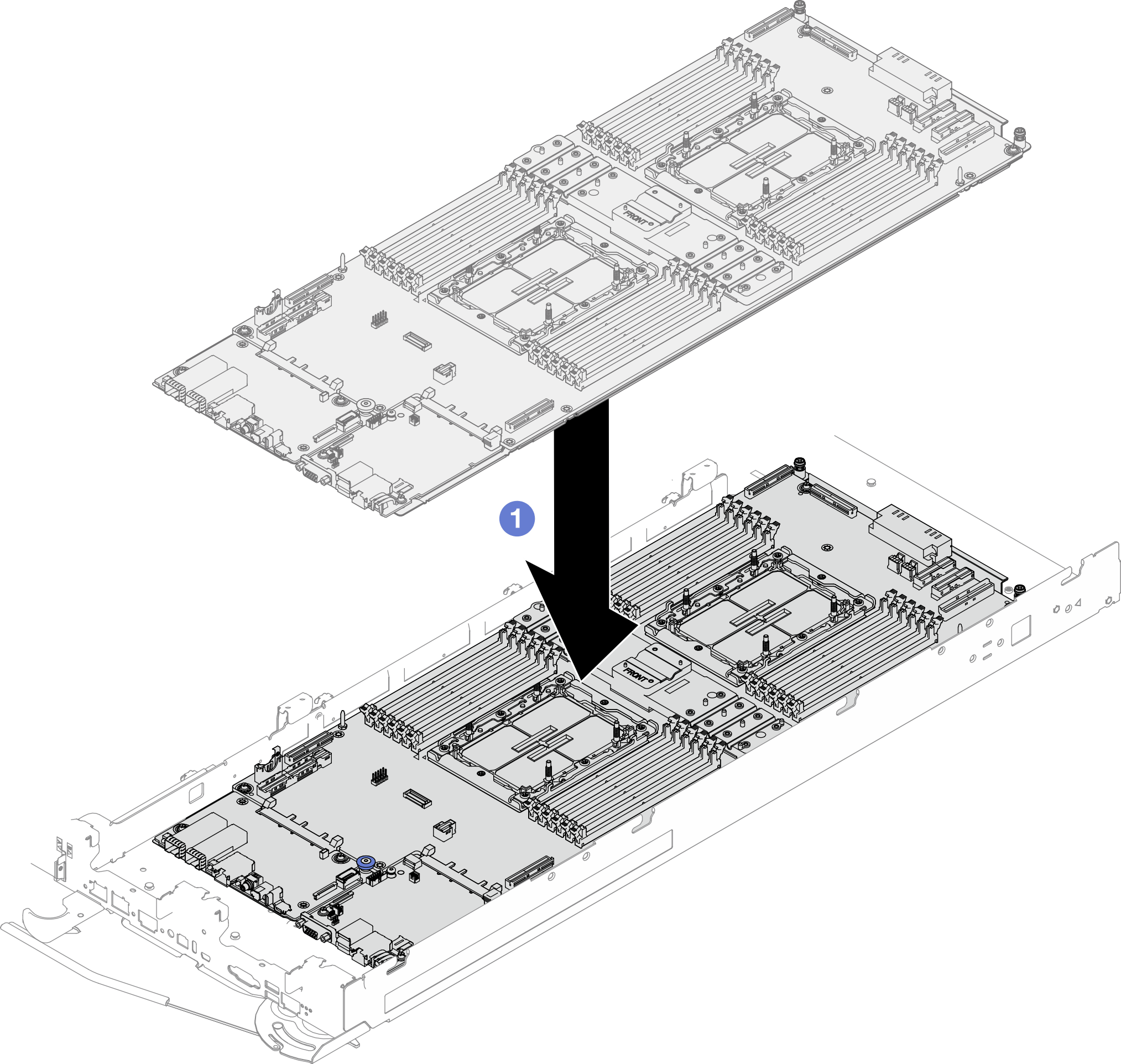

   1. システム・ボード・アセンブリーをトレイに入れます。
      図 13. システム・ボード・アセンブリーの取り付け

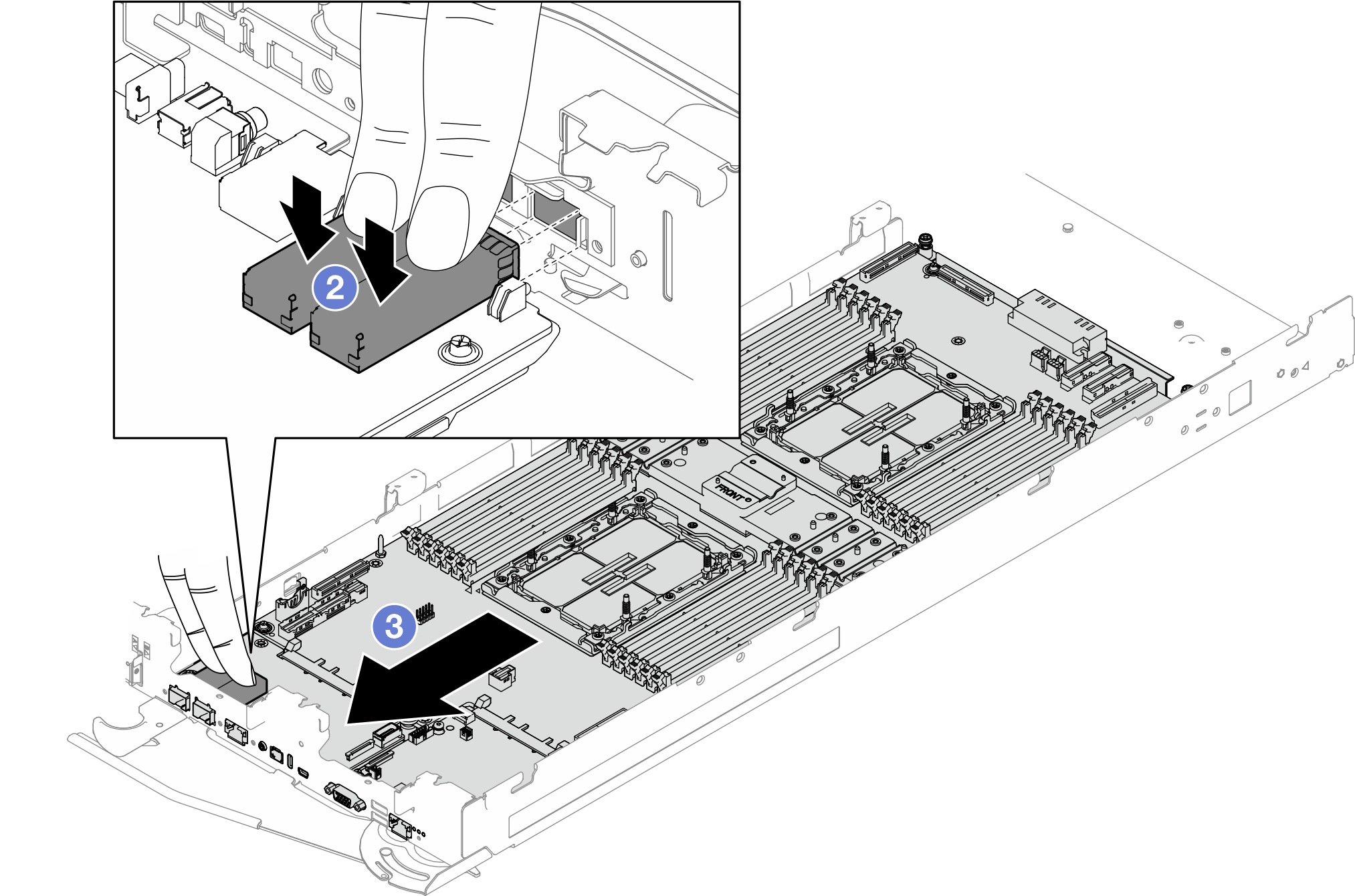

   2. 前面 I/O ボード上の SFP イーサネット・ポートを押します。
   3. SFP イーサネット・ポートを押しながら、システム・ボード・アセンブリーを前方にスライドさせ、前面コネクターを前面ベゼルの対応する開口部に固定します。
   図 14. システム・ボード・アセンブリーのトレイへの固定

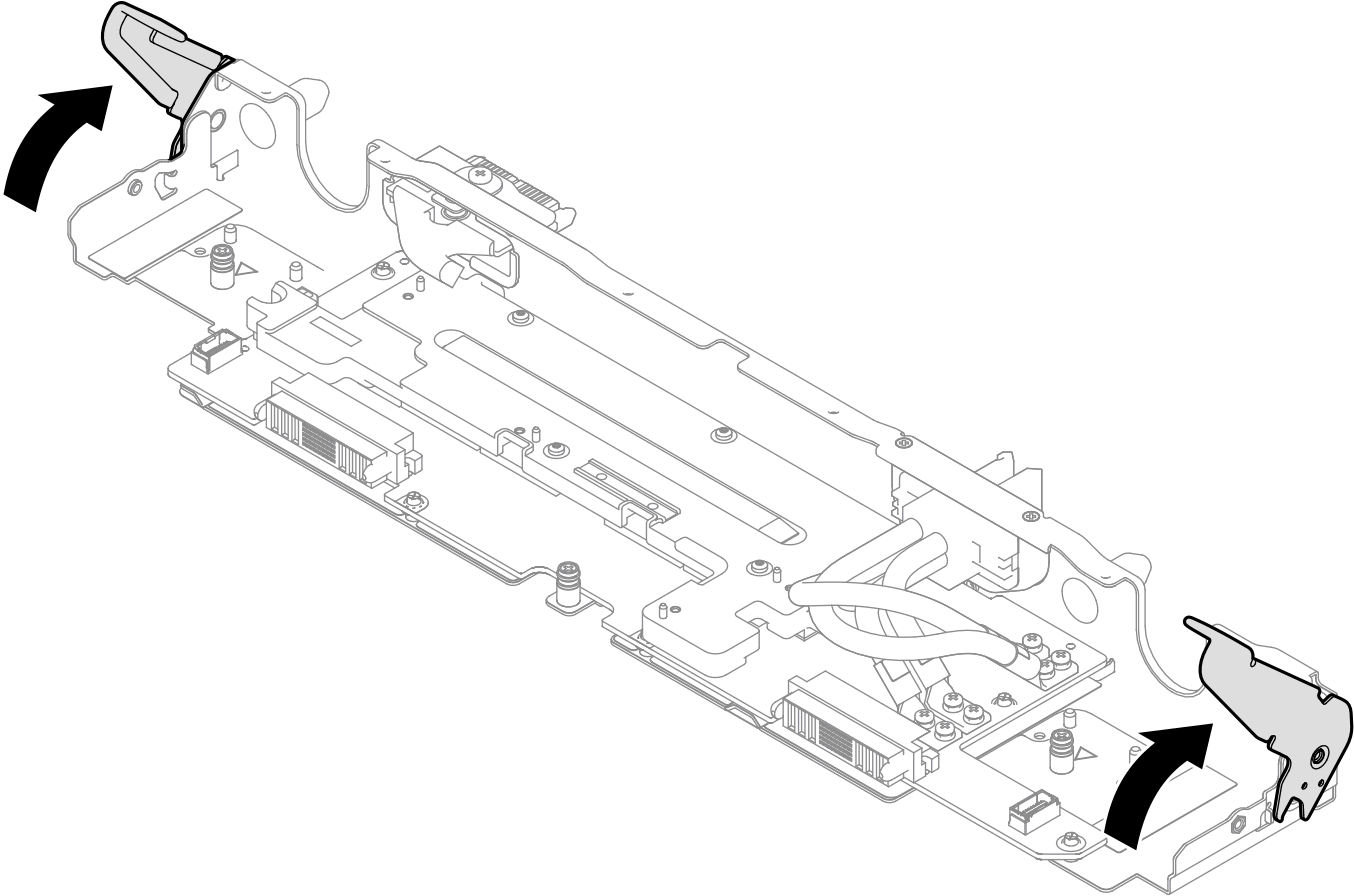

8. PDB トレイ・ハンドルがロック解除位置まで回転していることを確認します。
   図 15. PDB トレイ・ハンドルのロック解除位置

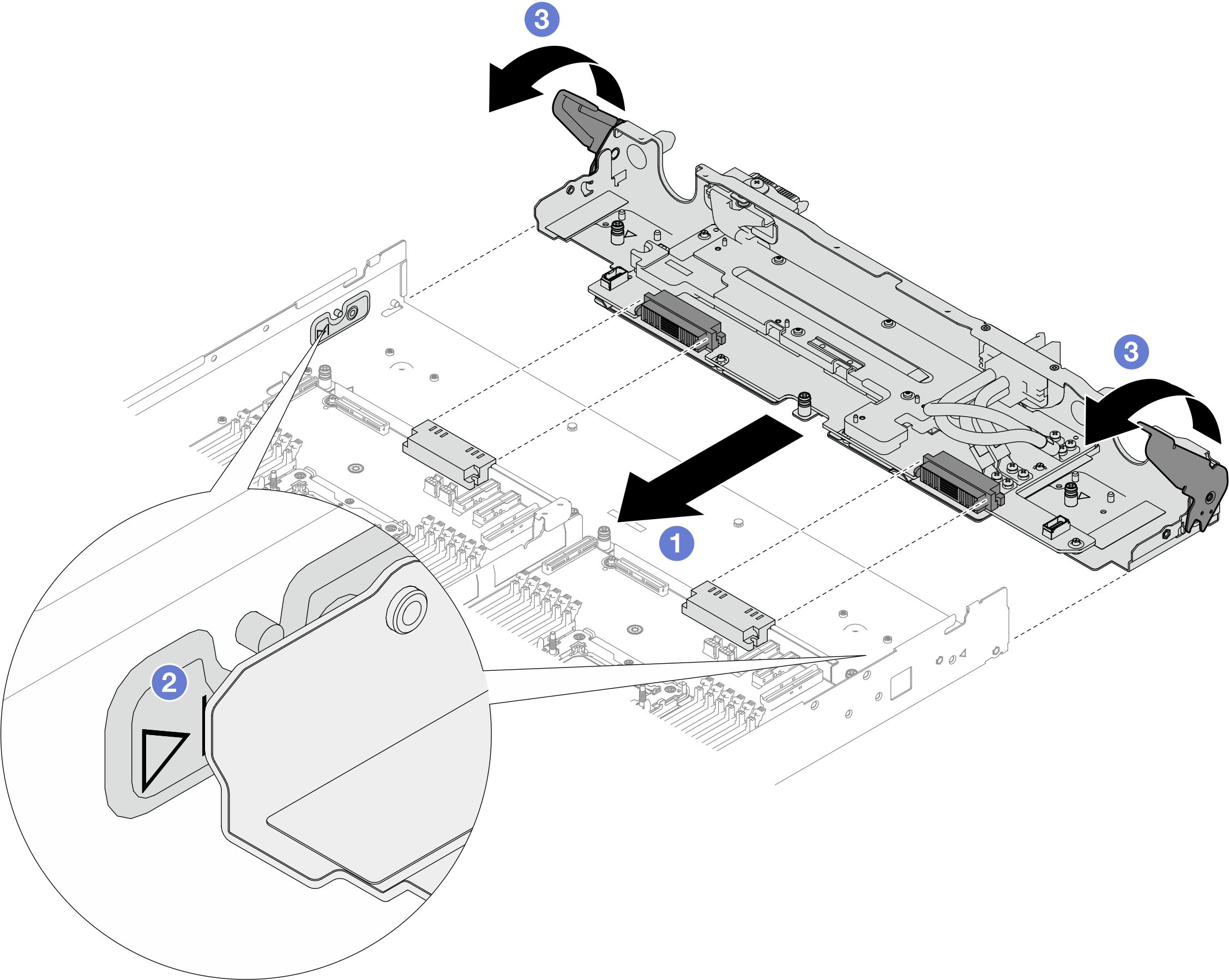

9. PDB トレイを取り付けます。
   1. PDB トレイ上の電源コネクターを、システム・ボードへの電源コネクターに合わせます。
   2. トレイの内側には、右側と左側に三角形のマークがあります。PDB トレイをサーバー・トレイに押し込みます。PDB トレイが三角形のマークに接したら、押すのをやめます。
   3. 両方の PDB トレイ・ハンドルを同時にロック位置まで回転させます
   重要

   必ず両方のハンドルを同時に回転させてください。

   図 16. PDB トレイの取り付け


10. トレイの外側から 2 本の PH1 ねじを取り付けます。
    図 17. トレイの外側からのねじの取り付け。


11. 3 本の PH1 拘束ねじを締め、PDB トレイをサーバー・トレイに取り付けます。
    図 18. 拘束ねじの締め付け

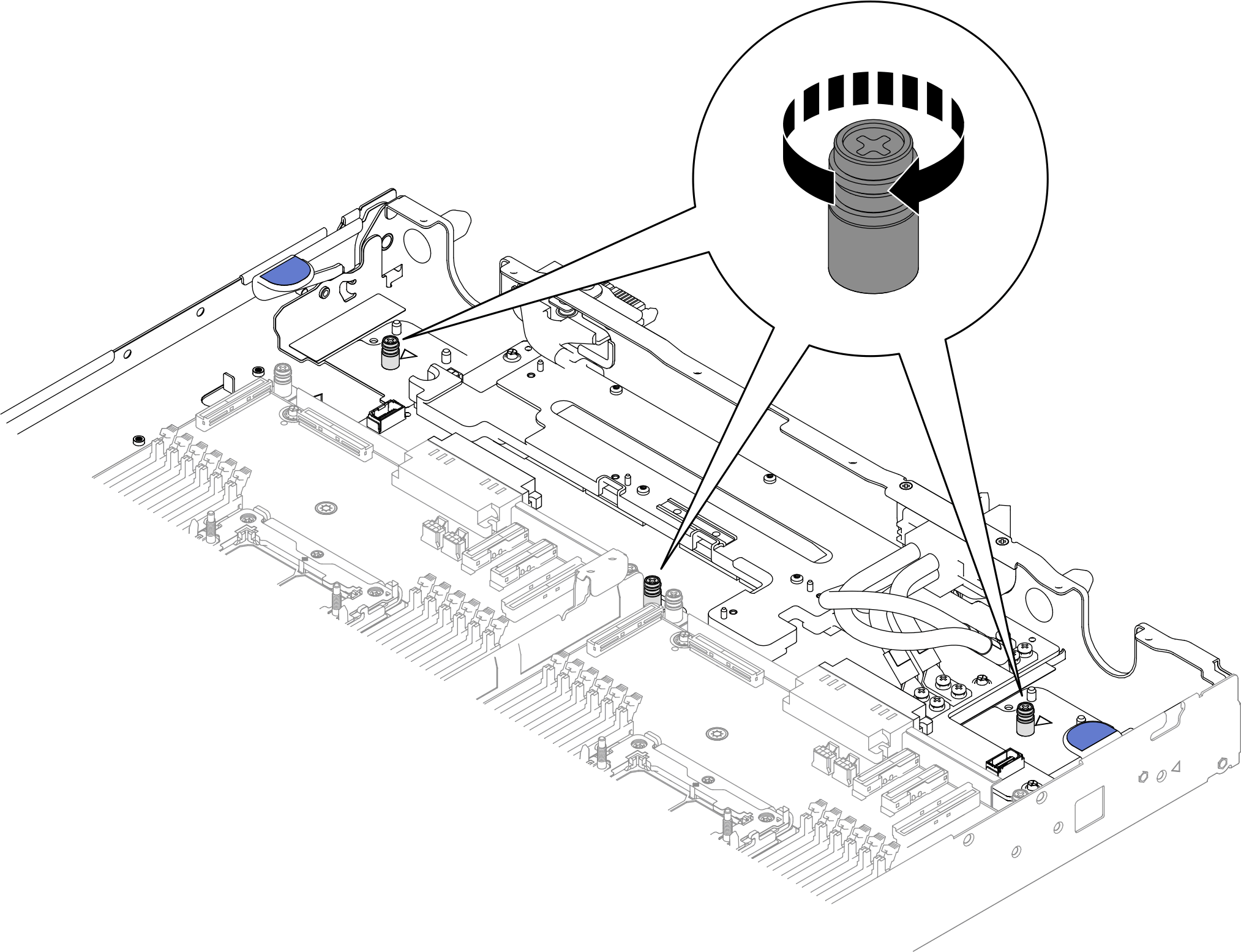

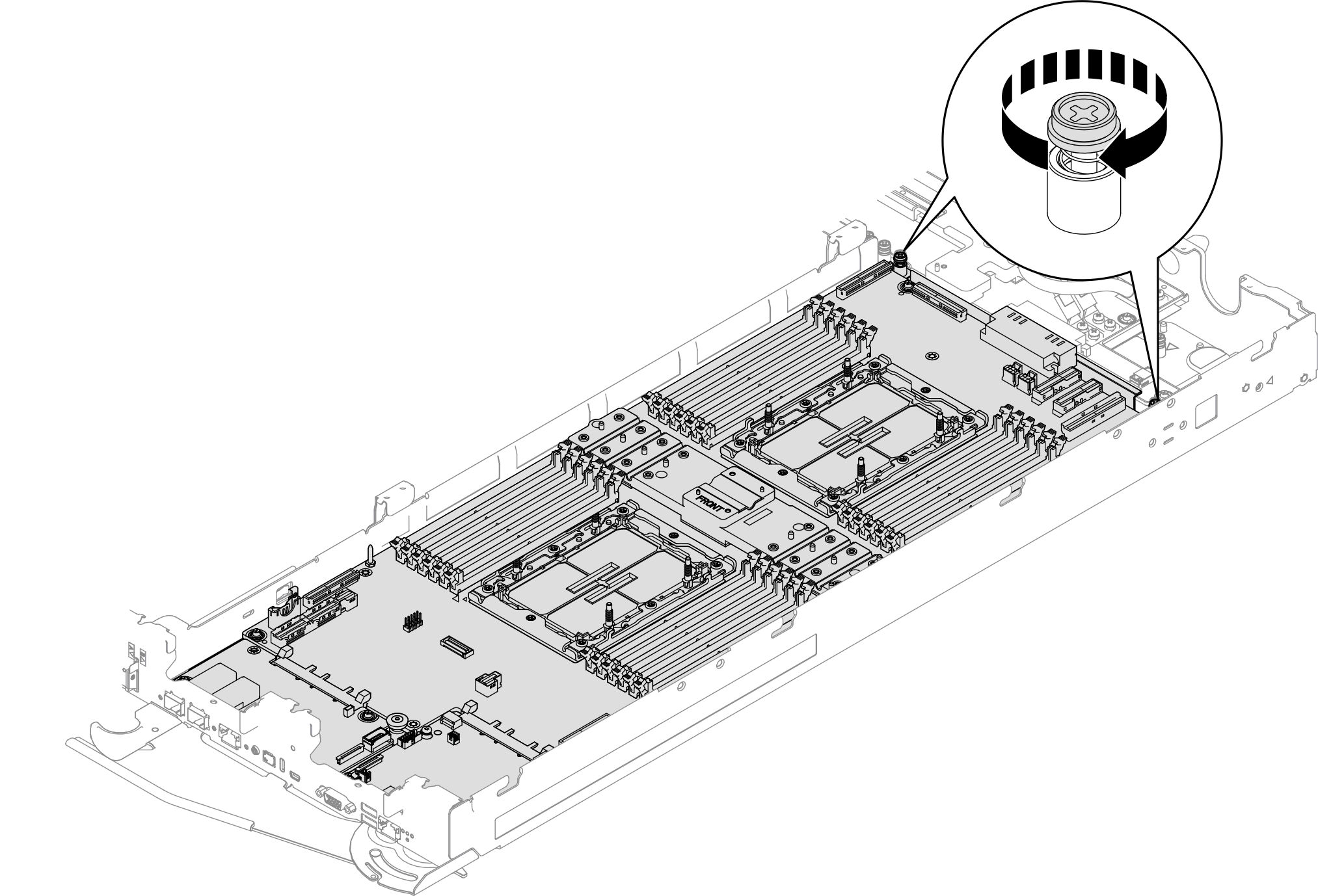

12. 2本のPH1拘束ねじを締め、システム・ボード・アセンブリーをトレイに固定します。
    図 19. システム・ボード・アセンブリーへの拘束ねじの締め付け
