卸下配电板

按以下信息卸下配电板。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
   2. 卸下托盘外盖。请参阅卸下托盘外盖。
   3. 如果安装了 DIMM 梳，请将其卸下。请参阅卸下 DIMM 梳。
   4. 卸下内存条，请执行以下操作之一。

      • 卸下需要单侧散热的内存条。请参阅卸下内存条（单侧散热）。

      • 卸下需要双侧散热的内存条。请参阅卸下内存条（双侧散热）。

   5. 卸下横梁。请参阅卸下横梁。
   6. 如果安装了 DIMM 散热条，请将其卸下。请参阅卸下 DIMM 散热条。
   7. 卸下正面 E3.S 硬盘仓，请参阅卸下 E3.S 正面硬盘仓组合件。
   8. 卸下 PCIe 适配器转接卡组合件。请参阅卸下 ConnectX-7 NDR 200 适配器转接卡组合件或卸下 ConnectX-7 NDR 400 适配器转接卡组合件。
   9. 卸下中间 E3.S 硬盘仓，请参阅卸下 E3.S 中间硬盘仓组合件。
   10. 卸下边带线缆套件。请参阅卸下系统管理边带线缆套件。
   11. 卸下漏液传感器模块。请参阅卸下漏液传感器。
2. 从托盘上卸下水循环模块。请参阅卸下水循环模块。
3. 拧松配电板托盘（PDB 托盘）上的三颗 PH1 松不脱螺钉。
   图 1. 拧松三颗松不脱螺钉


4. 从托盘侧面卸下两颗 PH1 螺钉。
   图 2. 从托盘外部卸下螺钉。


5. 从服务器托盘上卸下配电板托盘（PDB 托盘）。
   1. 旋转托盘手柄至解锁位置。
   2. 从服务器托盘上卸下 PDB 托盘。



6. 卸下汇流条接口模块。
   1. 使用设置到适当扭矩的扭矩螺丝刀，从接地线缆（黑色线缆）上卸下四颗 PH2 螺钉。
   2. 使用设置到适当扭矩的扭矩螺丝刀，从电源线（红色线缆）上卸下四颗 PH2 螺钉。
      注

      （供参考）将螺钉完全拧紧或卸下所需的扭矩为 7 +/- 1.0 磅·英寸。

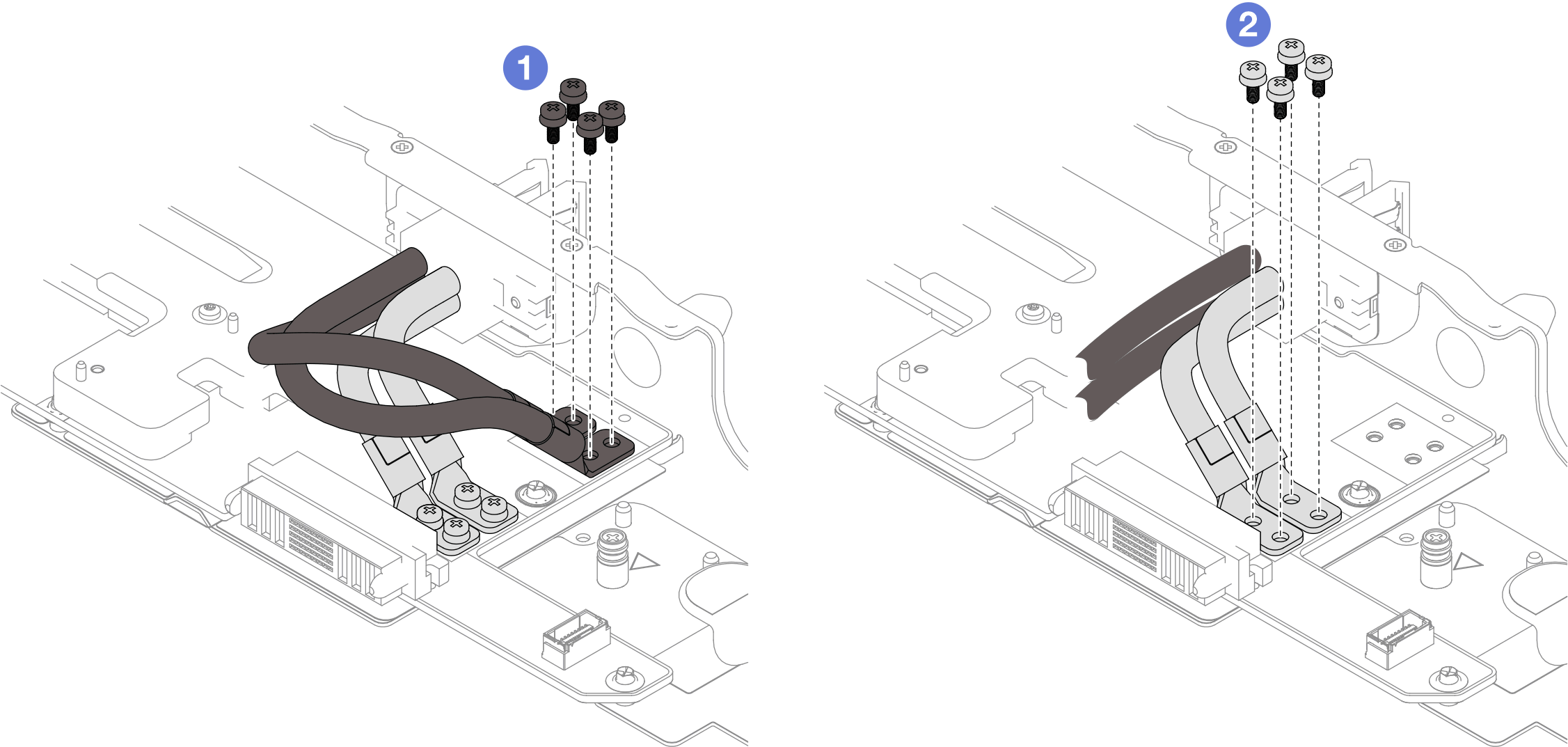

      图 3. 断开汇流条接口模块的连接


   3. 从托盘后挡板上卸下三颗 PH1 螺钉。
   4. 卸下汇流条接口模块。

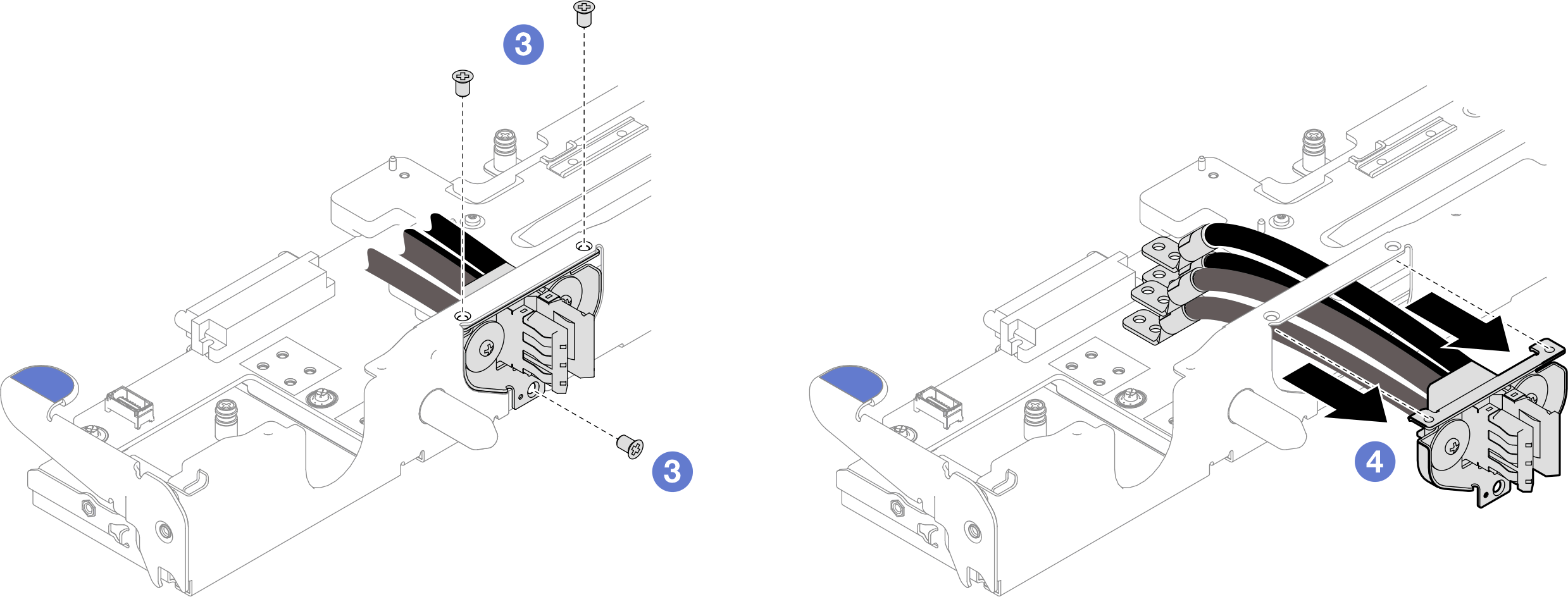

   图 4. 卸下汇流条接口模块
