Stromversorgungsplatine entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie die Stromversorgungsplatine entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH 1, PH 2, T10 und T30 Schrauben

  • Waterloop Service Kit (SC750 V4) (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar. Es wird empfohlen, sie in der Einrichtung aufzubewahren, in der der Server betrieben wird, um sie bei Bedarf ersetzen zu können.)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , wenn das mittlere E3.S-Laufwerk installiert ist.

  • MID E3.S BOT Gap Pad (SC750 V4) , wenn das mittlere E3.S-Laufwerk installiert ist.

  • Storage Gap Pad Kit (SC750 V4) , wenn das vordere E3.S-Laufwerk installiert ist.

  • Storage Gap Pad Kit (SC750 V4) , wenn E3.S 1T-Doppellaufwerke an der Vorderseite oder E3.S 2T-Einzellaufwerke an der Vorderseite installiert sind.

  • CX7 NDR200 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 200-Adapter installiert ist.

  • CX7 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 400-Adapter installiert ist.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

  • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung.

  • Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist die Methode zum Entfernen identisch.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Wenn ein DIMM-Kamm installiert ist, entfernen Sie ihn. Siehe DIMM-Kamm entfernen.
    4. Entfernen Sie das Speichermodul und führen Sie einen der folgenden Schritte aus.
    5. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    6. Wenn DIMM-Kühlleisten installiert sind, entfernen Sie diese. Siehe DIMM-Kühlleiste entfernen.
    7. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
    8. Entfernen Sie die PCIe-Adapterkartenbaugruppe. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe entfernen oder ConnectX-7 NDR 400-Adapterkartenbaugruppe entfernen.
    9. Entfernen Sie die mittlere E3.S-Laufwerkhalterung. Siehe Mittlere E3.S-Laufwerkhalterungsbaugruppe entfernen.
    10. Entfernen Sie den Seitenbandkabelsatz. Siehe Seitenbandkabelsatz für das Systemmanagement entfernen.
    11. Entfernen Sie das Flüssigkeitserkennungssensormodul. Siehe Flüssigkeitserkennungssensor entfernen.
  2. Entfernen Sie den Wasserkreislauf aus dem Einbaurahmen. Siehe Entfernen des Wasserkreislaufs.
  3. Lösen Sie die drei unverlierbaren PH1-Schrauben am Einbaurahmen der Stromversorgungsplatine (PDB-Einbaurahmen).
    Abbildung 1. Lösen der drei unverlierbaren Schrauben

  4. Entfernen Sie die zwei PH1-Schrauben an den Seiten des Einbaurahmens.
    Abbildung 2. Entfernen der Schrauben von der Außenseite des Einbaurahmens

  5. Entfernen Sie den Einbaurahmen der Stromversorgungsplatine (PDB-Einbaurahmen) aus dem Server-Einbaurahmen.
    1. Drehen Sie die Griffe des Einbaurahmens in die entsperrte Position.
    2. Entfernen Sie den Einbaurahmen der Stromversorgungsplatine aus dem Server-Einbaurahmen.


  6. Entfernen Sie das Sammelschienenanschlussmodul.
    1. Entfernen Sie vier PH2-Schrauben von den Erdungskabeln (schwarze Kabel) mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
    2. Entfernen Sie vier PH2-Schrauben von den Netzkabeln (rote Kabel) mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
      Anmerkung

      Als Referenz: Das Drehmoment, das für das vollständige Anziehen/Lösen der Schrauben erforderlich ist, beträgt 7 +/- 1,0 lbf-in.

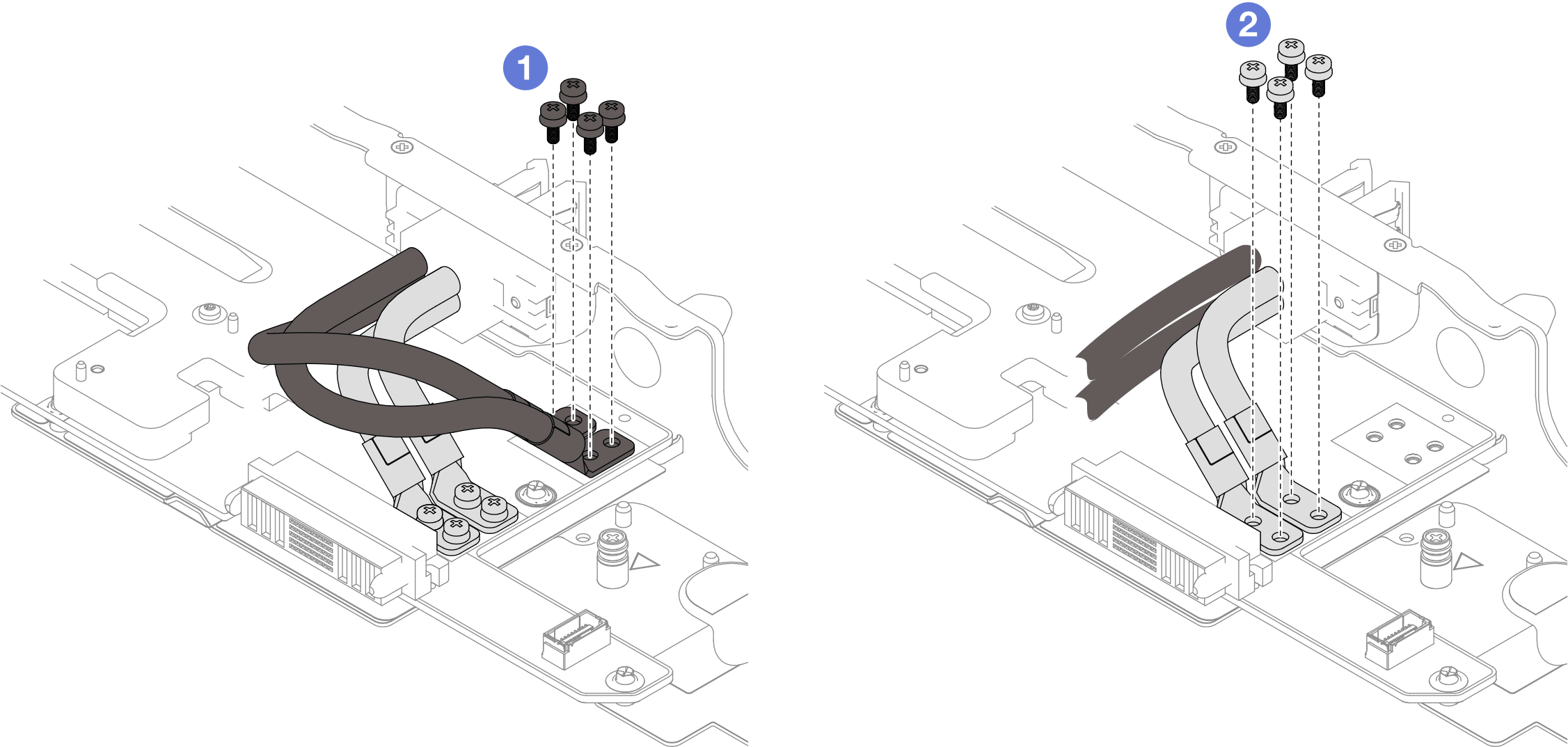

      Abbildung 3. Trennen des Sammelschienenanschlussmoduls

    3. Entfernen Sie drei PH1-Schrauben von der hinteren Blende des Einbaurahmens.
    4. Entfernen Sie das Sammelschienenanschlussmodul.

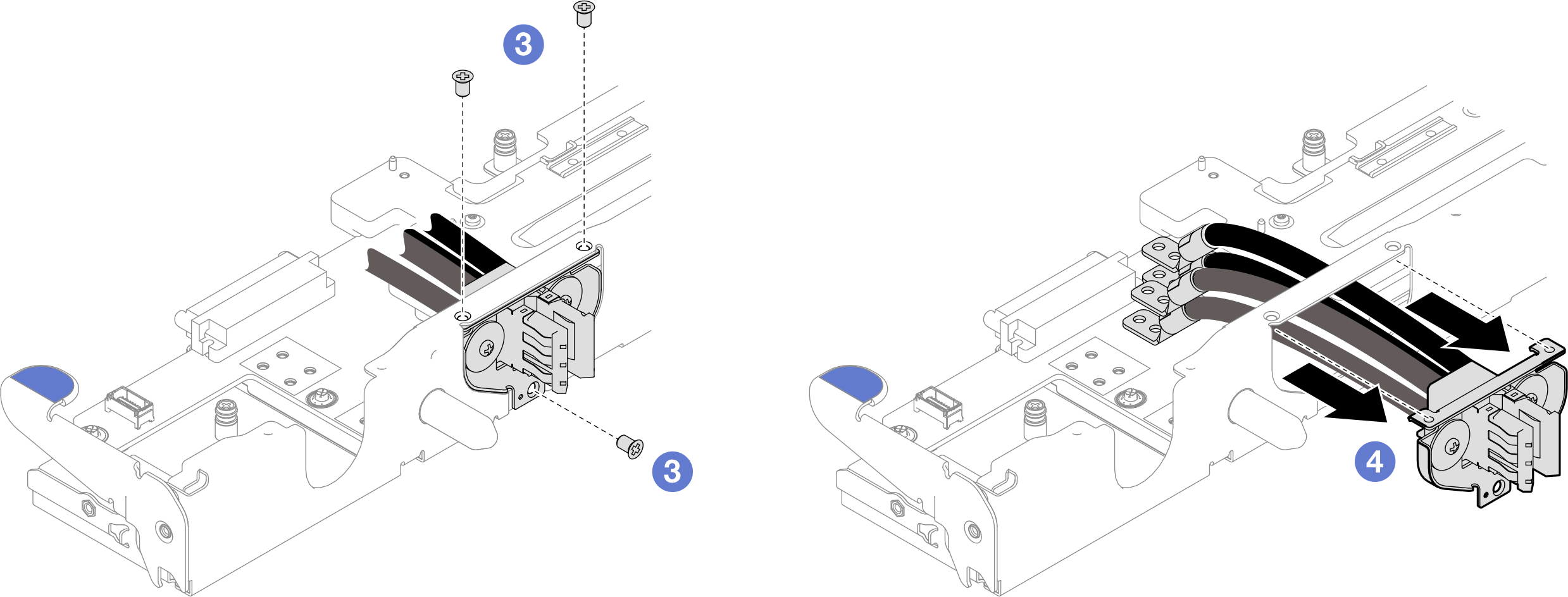

    Abbildung 4. Entfernen des Sammelschienenanschlussmoduls

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
