Stromversorgungsplatine installieren

Mithilfe der Informationen in diesem Abschnitt können Sie die Stromversorgungsplatine installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge
  • Schraubendreher für PH 1, PH 2, T10 und T30 Schrauben

  • Waterloop Service Kit (SC750 V4) (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar. Es wird empfohlen, sie in der Einrichtung aufzubewahren, in der der Server betrieben wird, um sie bei Bedarf ersetzen zu können.)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , wenn das mittlere E3.S-Laufwerk installiert ist.

  • MID E3.S BOT Gap Pad (SC750 V4) , wenn das mittlere E3.S-Laufwerk installiert ist.

  • Storage Gap Pad Kit (SC750 V4) , wenn das vordere E3.S-Laufwerk installiert ist.

  • Storage Gap Pad Kit (SC750 V4) , wenn E3.S 1T-Doppellaufwerke an der Vorderseite oder E3.S 2T-Einzellaufwerke an der Vorderseite installiert sind.

  • CX7 NDR200 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 200-Adapter installiert ist.

  • CX7 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 400-Adapter installiert ist.

Achtung
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Stellen Sie sicher, dass zwei Systemplatinen im Einbaurahmen installiert sind. Siehe Prozessorplatine installieren.
  2. Installieren Sie das Sammelschienenanschlussmodul.

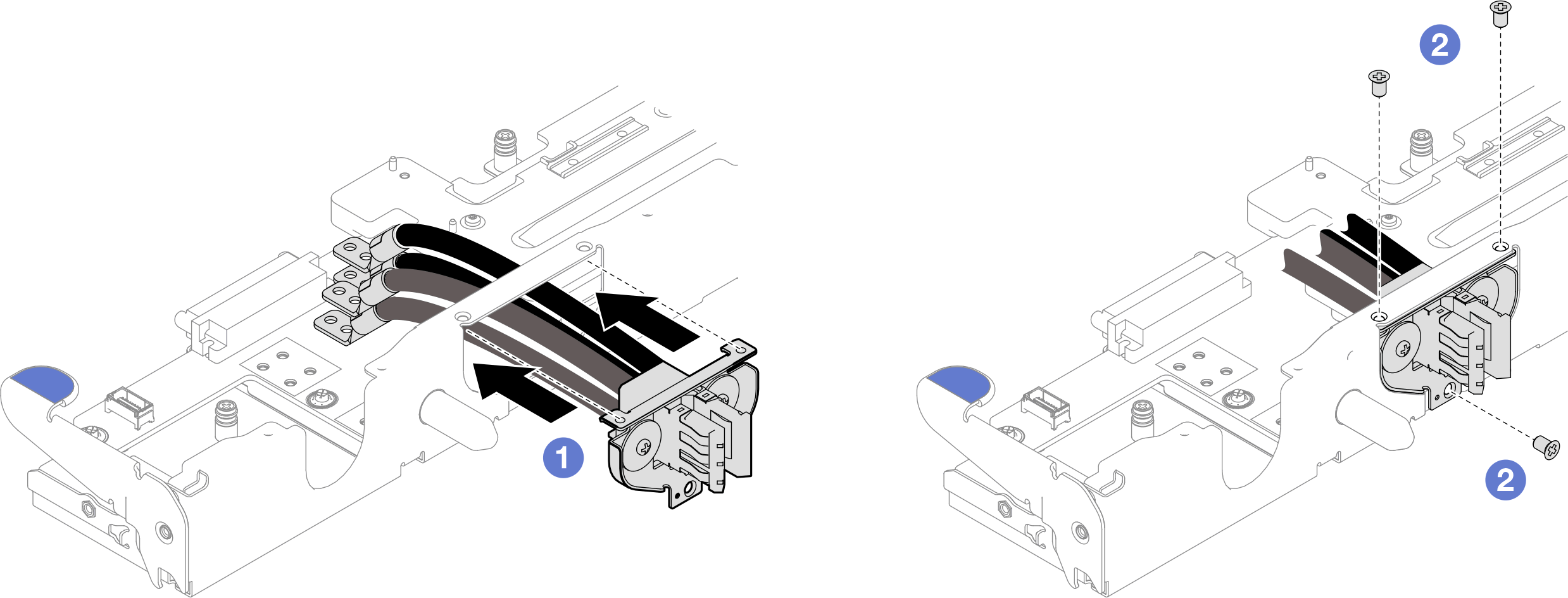

    1. Installieren Sie das Sammelschienenanschlussmodul an der hinteren Blende des Einbaurahmens.
    2. Bringen Sie drei PH1-Schrauben an der Blende des hinteren Einbaurahmens an.
      Abbildung 1. Installieren des Sammelschienenanschlussmoduls

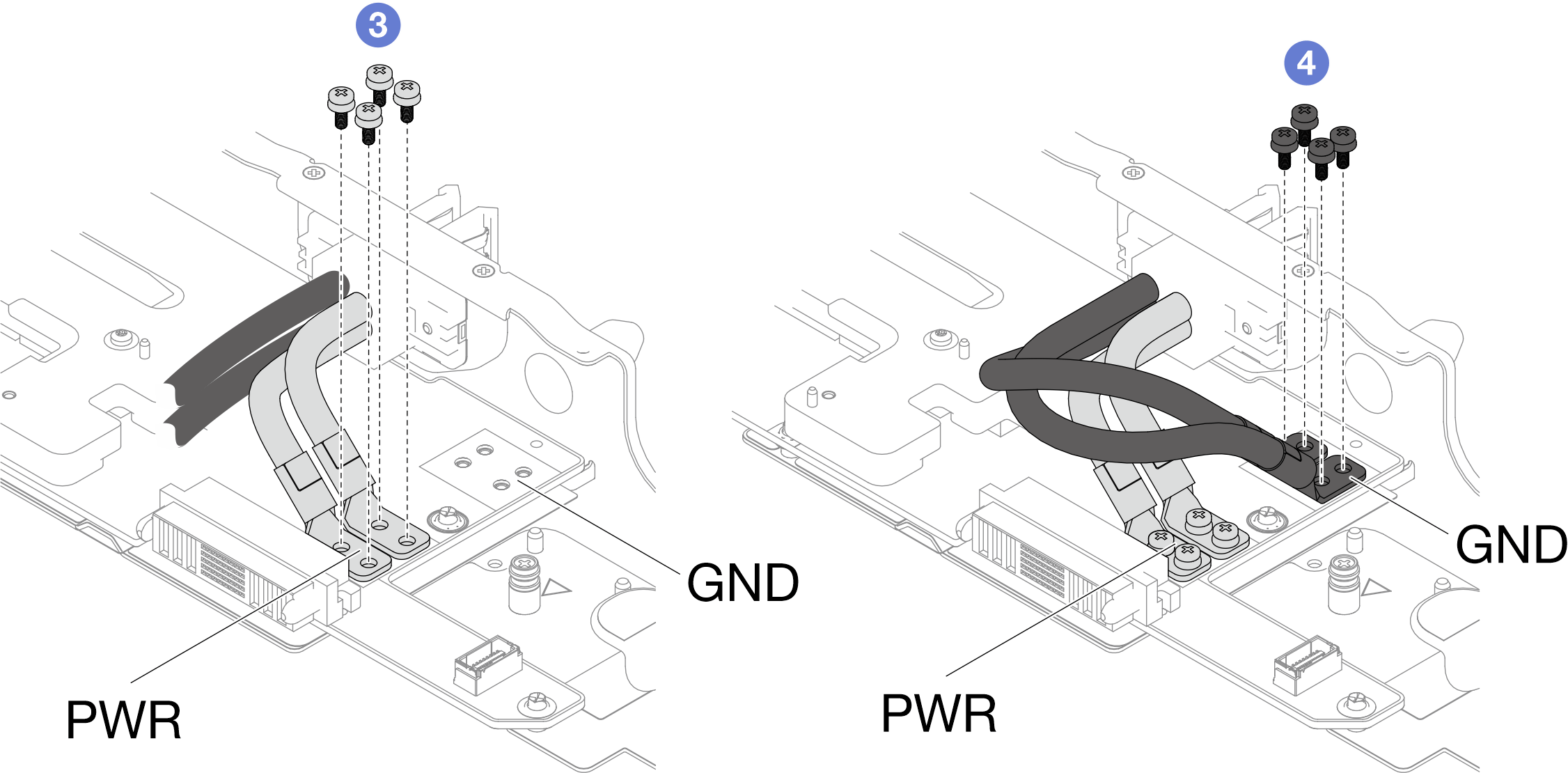

    3. Verbinden Sie die mit PWR gekennzeichneten Kabel mit dem mit PWR gekennzeichneten Power Pad. Befestigen Sie die Kabel mit vier PH2-Schrauben an der Netzschnittstellenplatine zu befestigen. Verwenden Sie dazu einen Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
    4. Verbinden Sie die mit GND gekennzeichneten Kabel mit der mit GND gekennzeichneten Isomatte. Befestigen Sie die Kabel mit vier PH2-Schrauben an der Netzschnittstellenplatine zu befestigen. Verwenden Sie dazu einen Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
    Anmerkung

    Als Referenz: Das Drehmoment, das für das vollständige Anziehen/Lösen der Schrauben erforderlich ist, beträgt 7 +/- 1,0 lbf-in.

    Abbildung 2. Anschließen des Sammelschienenanschlussmoduls

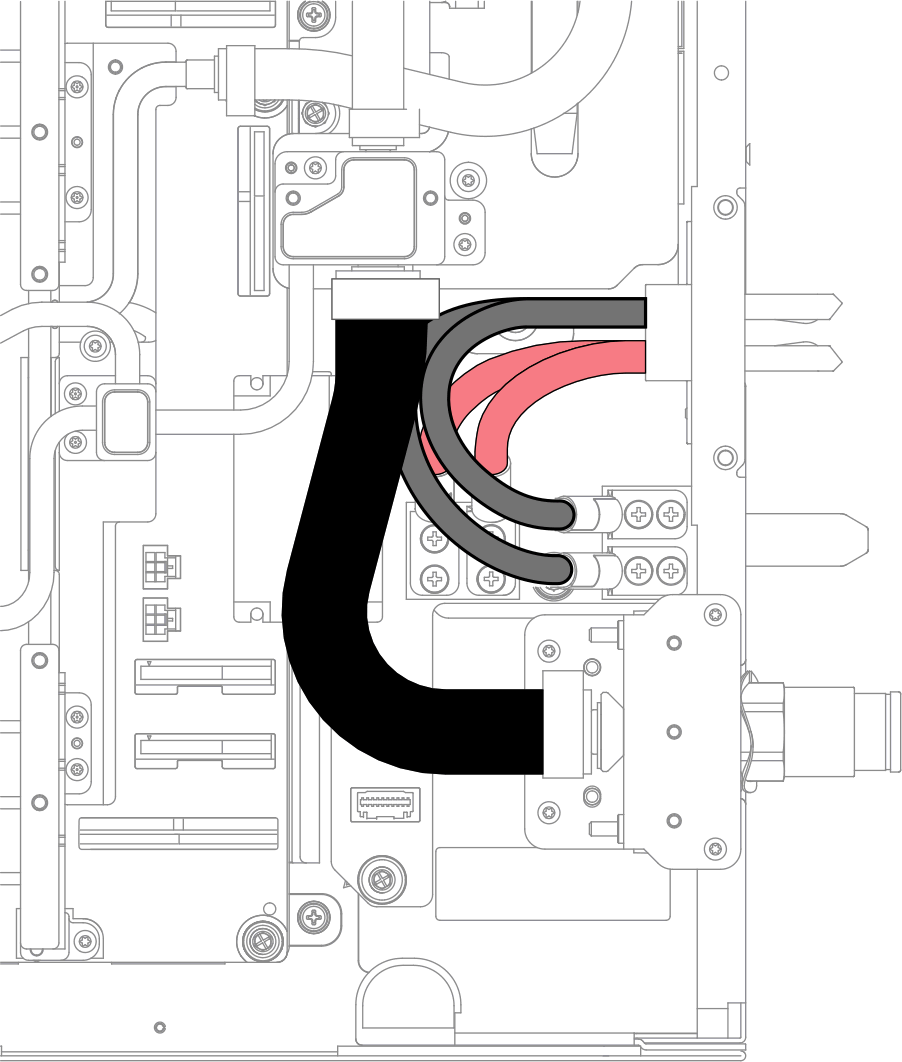

  3. Verlegen Sie ein GND-Kabel unter dem Schlauch des Wasserkreislaufs, das andere GND-Kabel zwischen dem Schlauch und den PWR-Kabeln, wie in der Abbildung unten dargestellt.
    Abbildung 3. GND-Kabelanordnung

  4. Stellen Sie sicher, dass die Griffe am Einbaurahmen der Stromversorgungsplatine in der Entriegelungsposition sind.
    Abbildung 4. Entriegelungsposition des Griffs am Einbaurahmen der Stromversorgungsplatine

  5. Installieren Sie den Einbaurahmen der Stromversorgungsplatine.
    1. Richten Sie die Netzteilanschlüsse am Einbaurahmen der Stromversorgungsplatine an den Netzteilanschlüssen der Systemplatinen aus.
    2. Auf der rechten und linken Seite innerhalb des Einbaurahmens befinden sich zwei dreieckige Markierungen. Schieben Sie den PDB-Einbaurahmen in den Server-Einbaurahmen. Hören Sie auf zu drücken, wenn der PDB-Einbaurahmen die dreieckigen Markierungen erreicht.
    3. Drehen Sie beide Griffe des Einbaurahmens der Stromversorgungsplatine gleichzeitig in die gesperrte Position.
    Achtung
    Achten Sie darauf, beide Griffe gleichzeitig zu drehen.
    Abbildung 5. Installieren des PDB-Einbaurahmens

  6. Bringen Sie zwei PH1-Schrauben von der Außenseite des Einbaurahmens an.
    Abbildung 6. Anbringen der Schrauben von der Außenseite des Einbaurahmens

  7. Bringen Sie die drei unverlierbaren PH1-Schrauben an, um den Einbaurahmen der Stromversorgungsplatine am Einbaurahmen des Servers zu befestigen.
    Abbildung 7. Anziehen der unverlierbaren Schrauben

Nach dieser Aufgabe
  1. Installieren Sie den Wasserkreislauf. Siehe Wasserkreislauf installieren.

  2. Installieren Sie den Flüssigkeitserkennungssensor. Siehe Flüssigkeitserkennungssensor installieren.

  3. Installieren Sie den Seitenbandkabelsatz. Siehe Seitenbandkabelsatz für das Systemmanagement installieren.

  4. Installieren Sie die mittlere E3.S-Laufwerkhalterung. Siehe Mittlere E3.S 1T-Laufwerkhalterungsbaugruppe installieren.

  5. Installieren Sie den Adapterrahmen für den PCIe-Adapter. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe installieren oder ConnectX-7 NDR 400-Adapterkartenbaugruppe installieren.
  6. Installieren Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe installieren.

  7. Wenn das System mit Speichermodulen installiert wird, die eine beidseitige Kühlung erfordern, installieren Sie DIMM-Kühlleisten. Siehe DIMM-Kühlleiste installieren.

  8. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  9. Installieren Sie das Speichermodul und führen Sie einen der folgenden Schritte aus.

  10. Installieren Sie den DIMM-Kamm. Siehe DIMM-Kamm installieren.

  11. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  12. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  13. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
  14. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
