전원 분배 보드 설치

다음 정보를 참조하여 전원 분배 보드를 설치하십시오.

절차

1. 트레이에 시스템 보드 2개가 설치되어 있어야 합니다. 프로세서 보드 설치의 내용을 참조하십시오.
2. 버스 바 커넥터 모듈을 설치합니다.
   1. 버스 바 커넥터 모듈을 트레이 뒷면 베젤에 설치하십시오.
   2. 뒷면 트레이 베젤에 PH1 나사 3개를 설치하십시오.
      그림 1. 버스 바 커넥터 모듈 설치

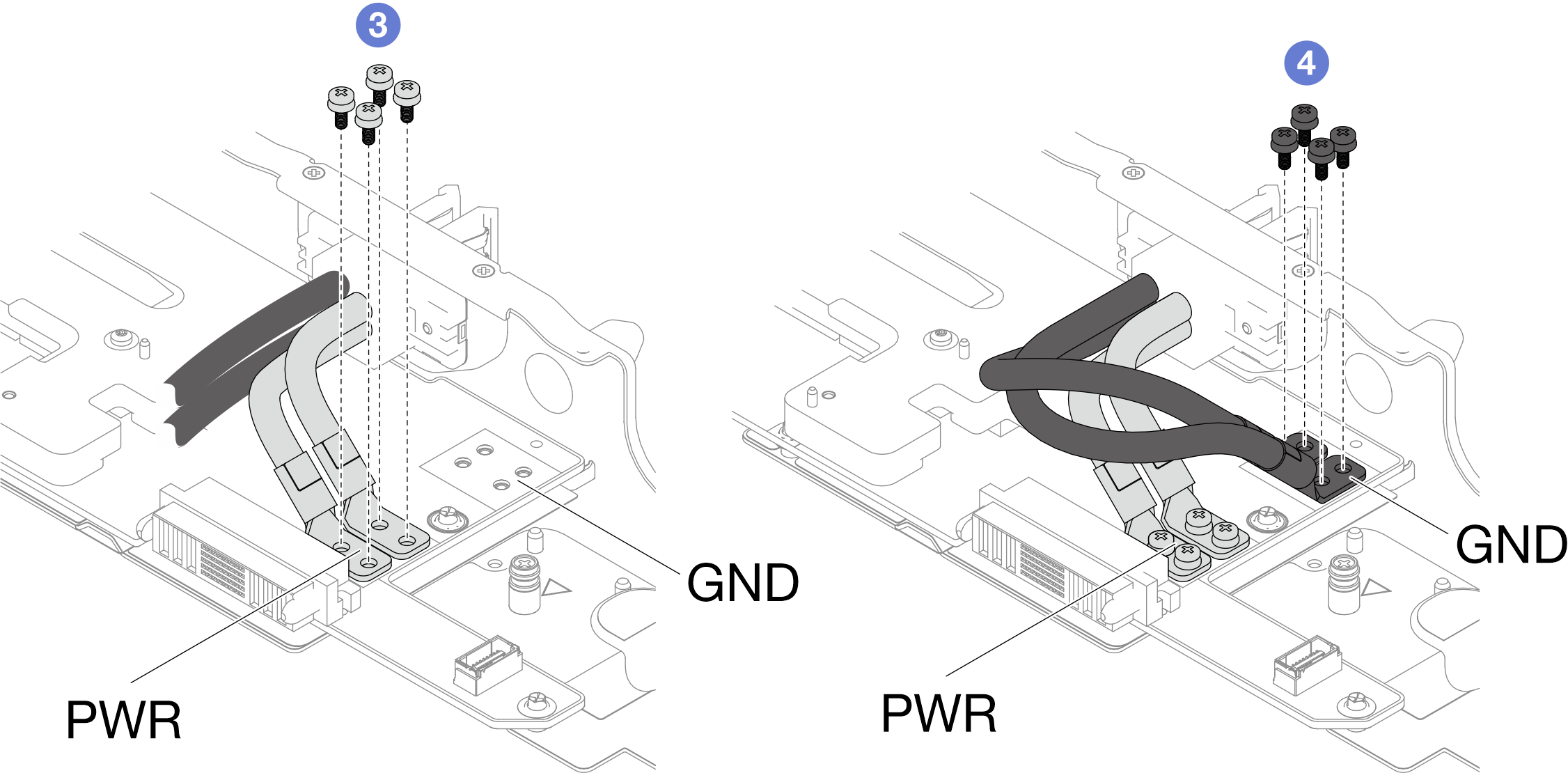

   3. PWR로 표시된 케이블을 가져와 PWR로 표시된 전원 패드에 연결합니다. 적절한 토크로 설정된 토크 드라이버를 사용해 PH2 나사 4개를 설치하여 케이블을 PIB에 고정하십시오.
   4. GND으로 표시된 케이블을 가져와 GND으로 표시된 그라운드 패드에 연결합니다. 적절한 토크로 설정된 토크 드라이버를 사용해 PH2 나사 4개를 설치하여 케이블을 PIB에 고정하십시오.
   주

   참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 7+/- 1.0lbf-in입니다.

   그림 2. 버스 바 커넥터 모듈 연결


3. 아래 그림과 같이 GND 케이블 1개를 워터 루프 튜브 아래에 놓고, 다른 GND 케이블 1개를 튜브와 PWR 케이블 사이에 놓습니다.
   그림 3. GND 케이블 배열


4. PDB 트레이 손잡이가 잠금 해제 위치로 돌려져야 합니다.
   그림 4. PDB 트레이 손잡이 잠금 해제 위치

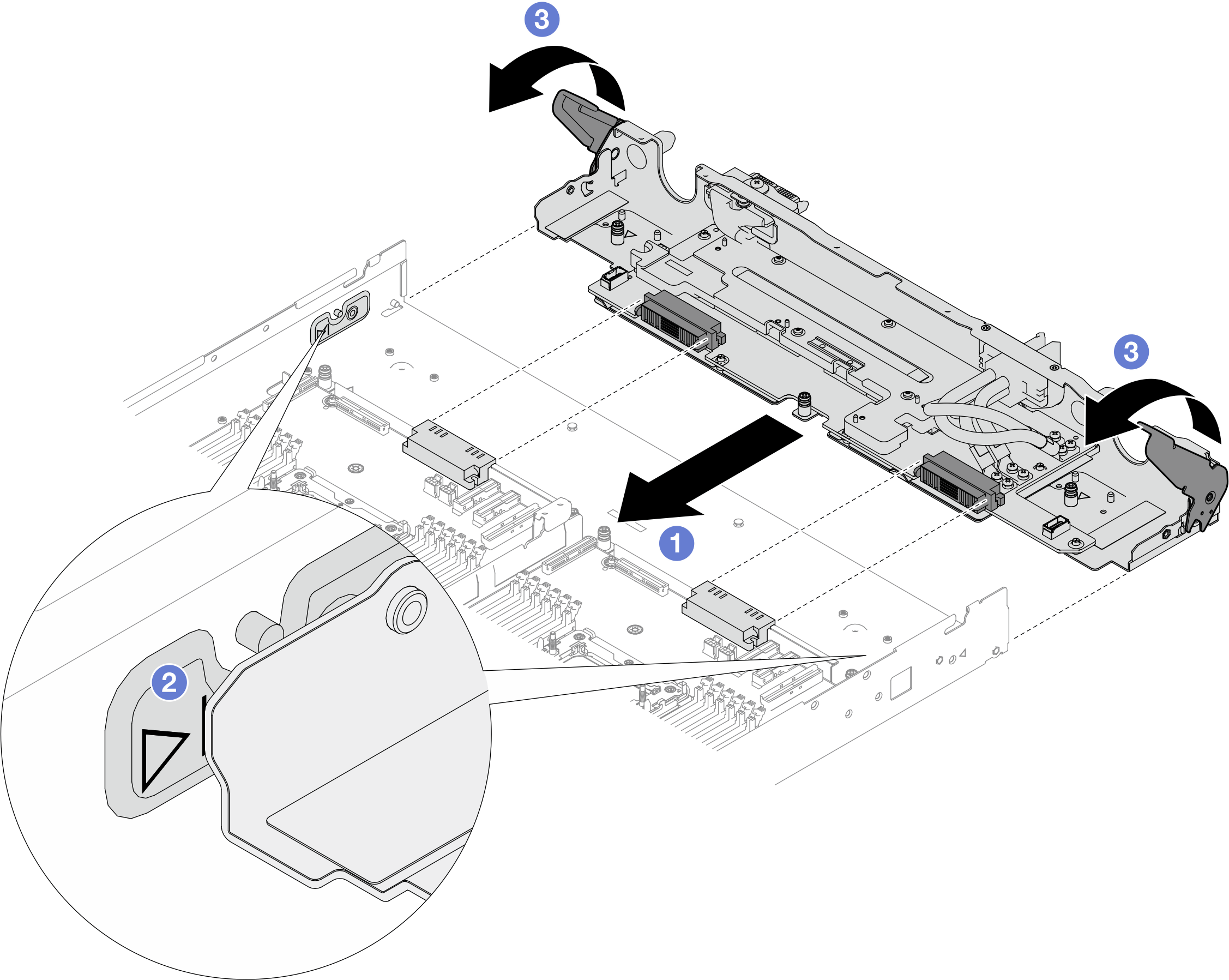

5. PDB 트레이를 설치하십시오.
   1. PDB 트레이의 전원 커넥터를 시스템 보드의 전원 커넥터에 맞추십시오.
   2. 트레이 오른쪽 및 왼쪽 내부에 삼각형 표시가 있습니다. PDB 트레이를 서버 트레이에 밀어 넣습니다. PDB 트레이가 삼각형 표시에 닿으면 밀기를 멈춥니다.
   3. PDB 트레이의 양쪽 손잡이를 동시에 잠금 위치로 돌리십시오
   주의

   양쪽 손잡이를 동시에 돌려야 합니다.

   그림 5. PDB 트레이 설치

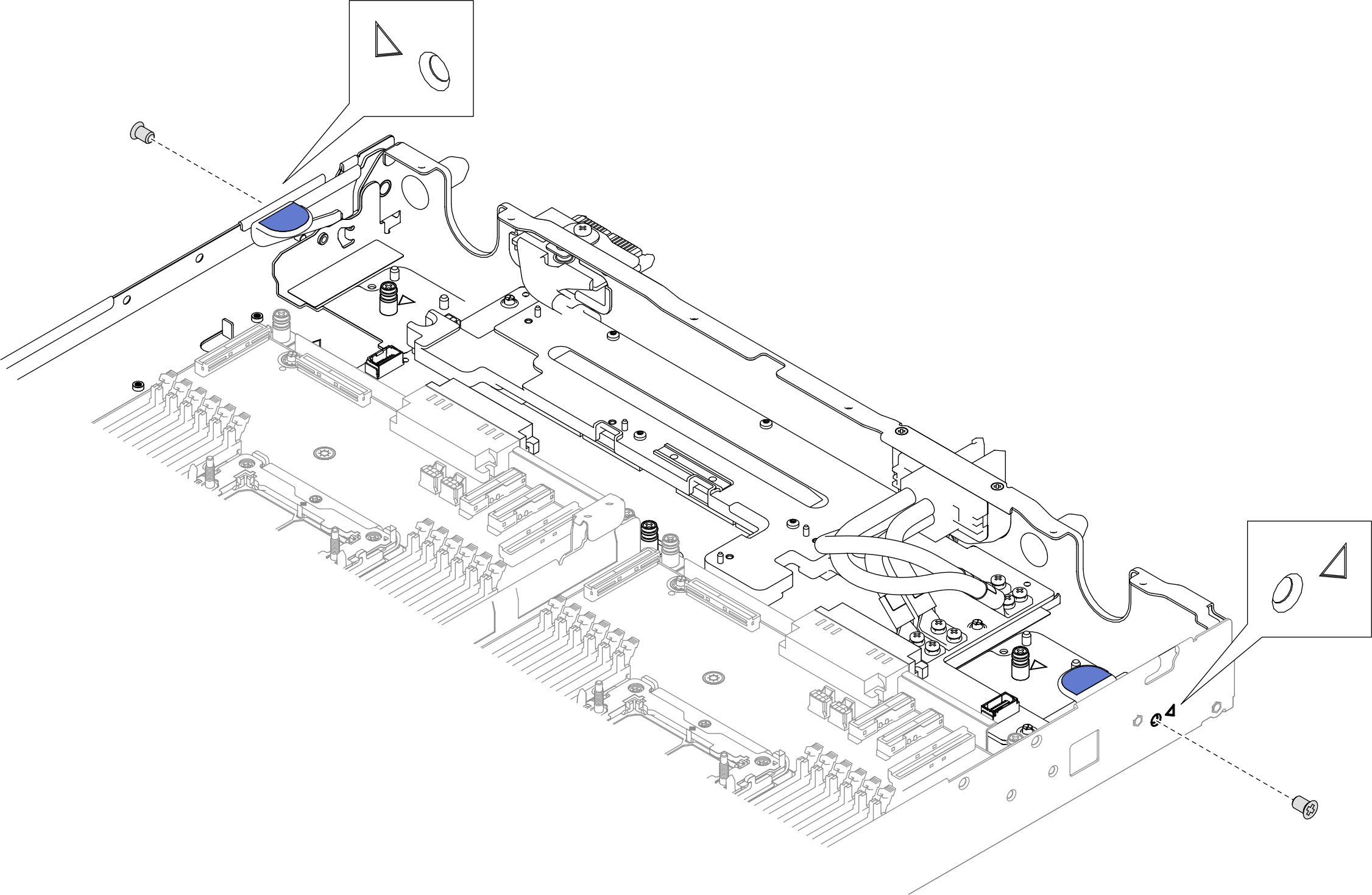

6. 트레이 외부에서 PH1 나사 2개를 설치합니다.
   그림 6. 트레이 외부에서 나사 설치.

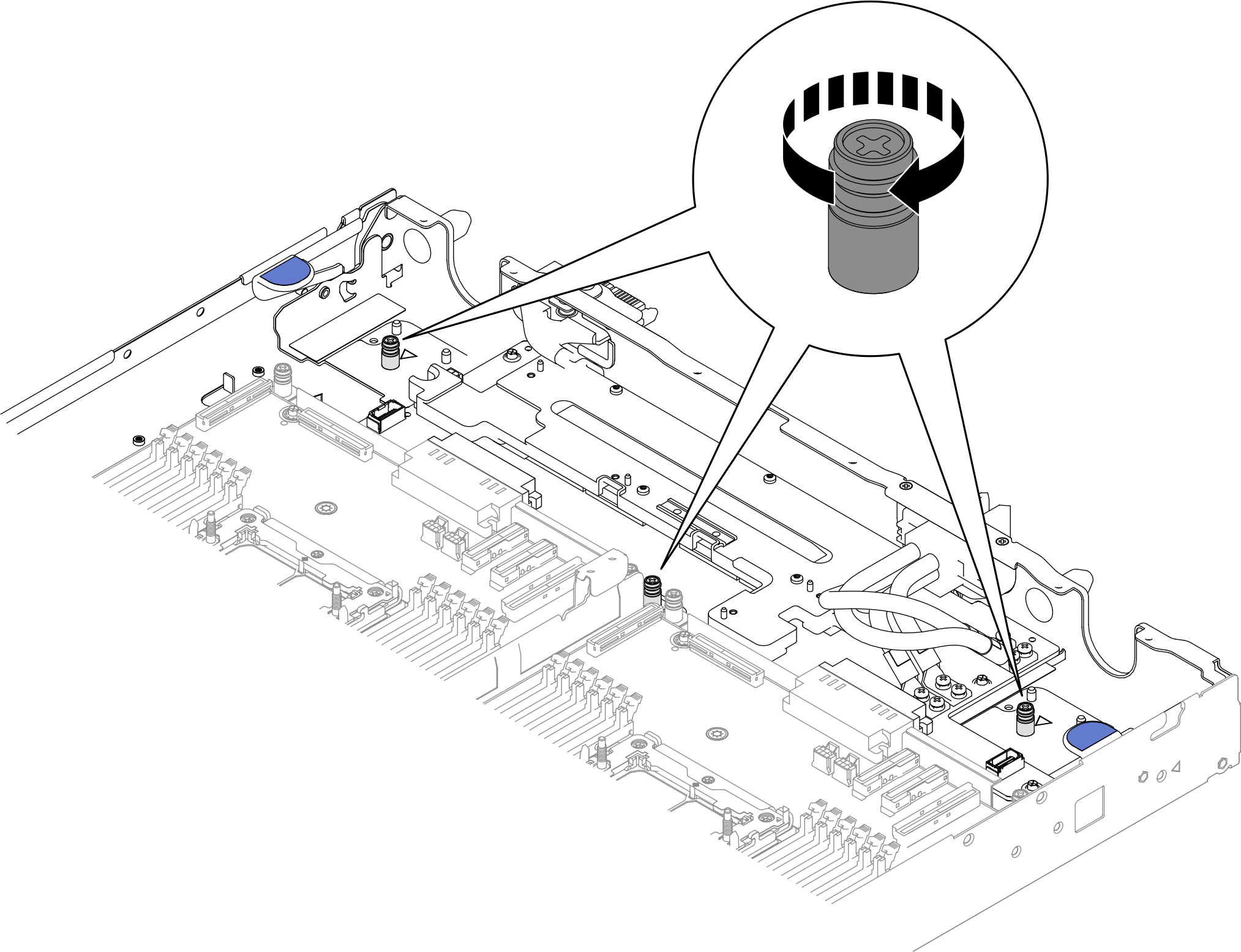

7. PH1 고정 나사 3개를 조여 PDB 트레이를 서버 트레이에 설치하십시오.
   그림 7. 고정 나사 조이기
