分電盤の取り付け

分電盤を取り付けるには、以下の情報を参照してください。

手順

1. トレイに 2 つのシステム・ボードが取り付けられていることを確認します。プロセッサー・ボードの取り付けを参照してください。
2. バス・バー・コネクター・モジュールを取り付けます。
   1. バス・バー・コネクター・モジュールをトレイ背面ベゼルに取り付けます。
   2. 背面トレイ・ベゼルに 3 本の PH1 ねじを取り付けます。

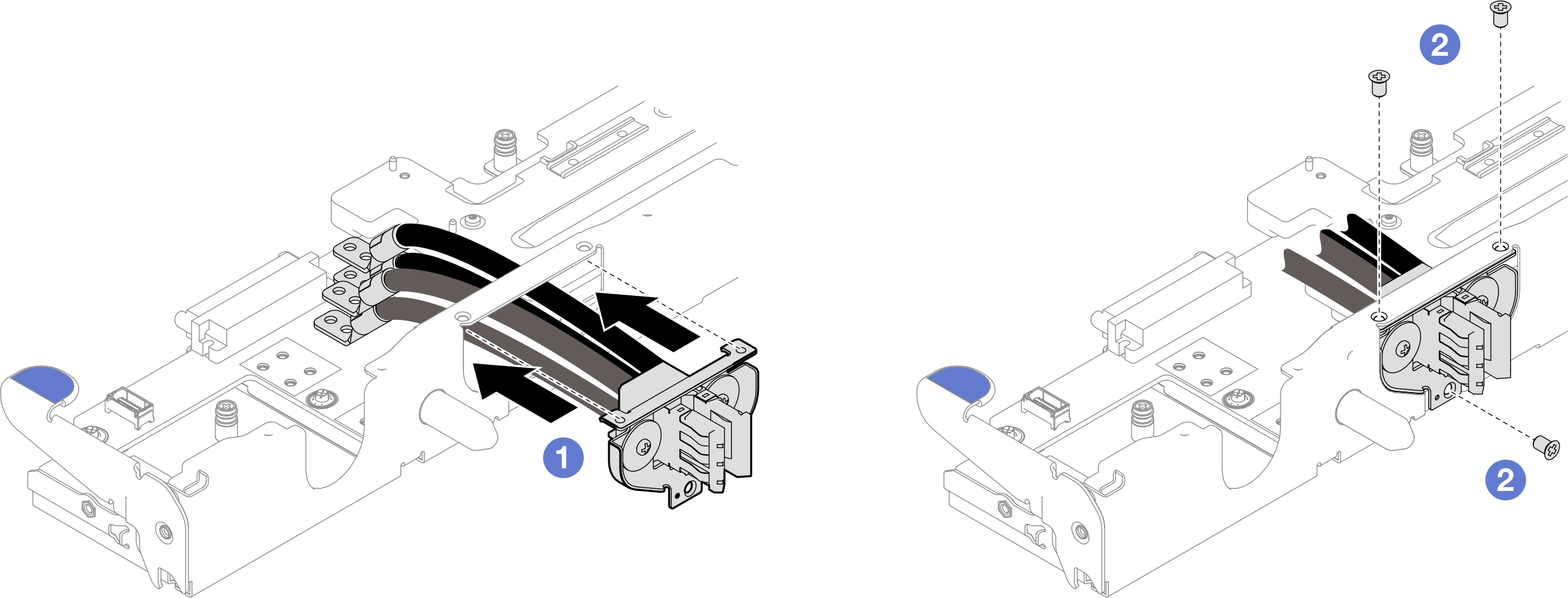

      図 1. バス・バー・コネクター・モジュールの取り付け


   3. PWR というラベルの付いたケーブルを、PWR とマークされた電源パッドに接続します。トルク・ドライバーを適切なトルクに設定し、4 本の PH2 ねじを取り付けてケーブルを PIB に固定します。
   4. GND というラベルの付いたケーブルを、GND とマークされた接地パッドに接続します。トルク・ドライバーを適切なトルクに設定し、4 本の PH2 ねじを取り付けてケーブルを PIB に固定します。
   注

   参考までに、ねじを完全に締める/取り外すために必要なトルクは 7+/- 1.0 lbf-in です。

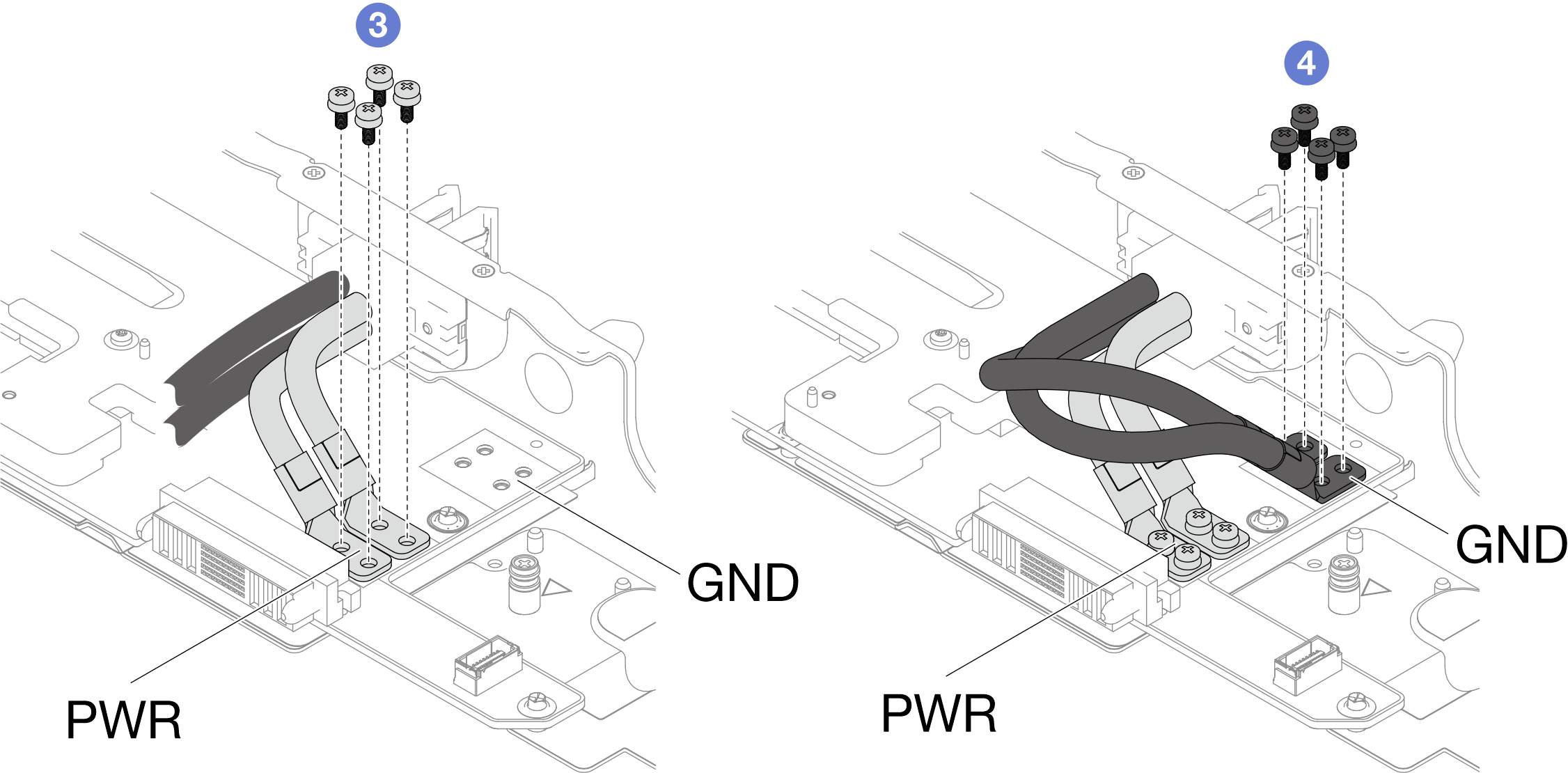

   図 2. バス・バー・コネクター・モジュールの接続


3. 下の図のように、1 本の GND ケーブルをウォーター・ループ・チューブの下に置き、もう 1 本の GND ケーブルをチューブと PWR ケーブルの間に置きます。

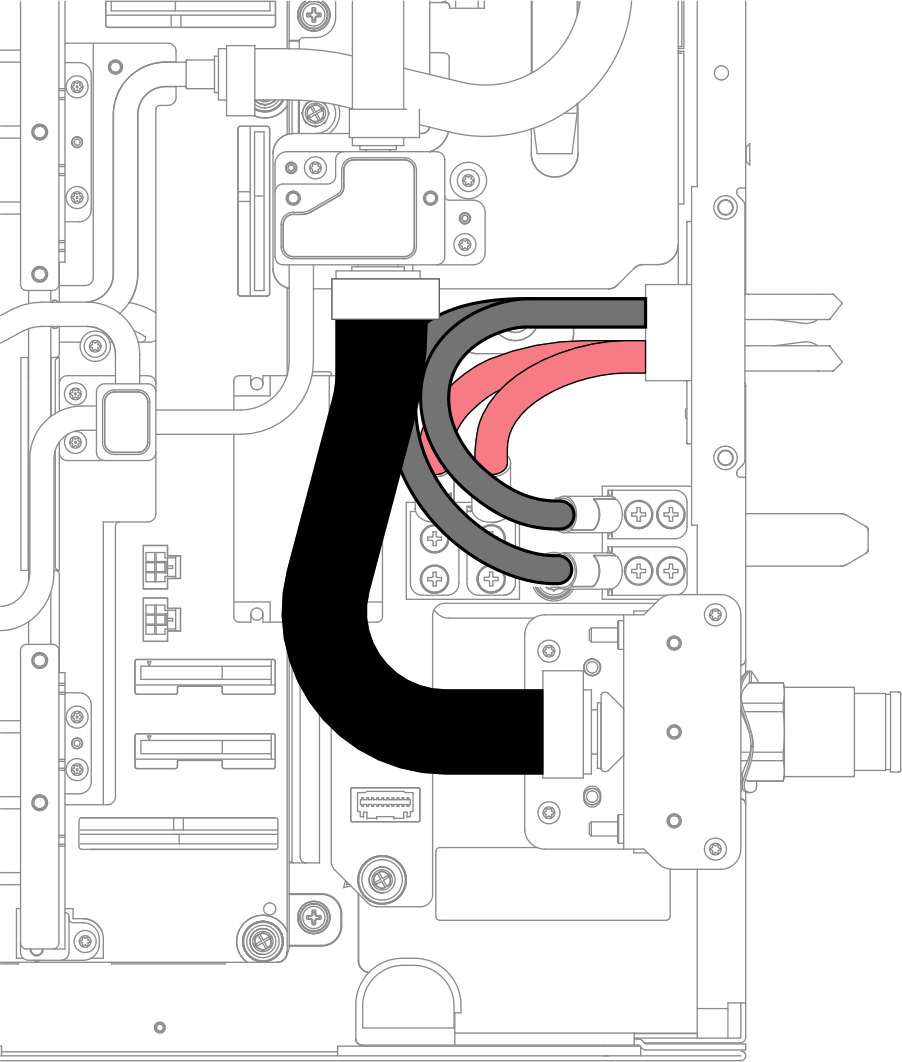

   図 3. GND ケーブルの配置


4. PDB トレイ・ハンドルがロック解除位置まで回転していることを確認します。
   図 4. PDB トレイ・ハンドルのロック解除位置


5. PDB トレイを取り付けます。
   1. PDB トレイ上の電源コネクターを、システム・ボードへの電源コネクターに合わせます。
   2. トレイの内側には、右側と左側に三角形のマークがあります。PDB トレイをサーバー・トレイに押し込みます。PDB トレイが三角形のマークに接したら、押すのをやめます。
   3. 両方の PDB トレイ・ハンドルを同時にロック位置まで回転させます
   重要

   必ず両方のハンドルを同時に回転させてください。

   図 5. PDB トレイの取り付け


6. トレイの外側から 2 本の PH1 ねじを取り付けます。
   図 6. トレイの外側からのねじの取り付け。


7. 3 本の PH1 拘束ねじを締め、PDB トレイをサーバー・トレイに取り付けます。
   図 7. 拘束ねじの締め付け
