Instalación de la placa de distribución de alimentación

Utilice esta información para instalar la placa de distribución de alimentación.

Acerca de esta tarea

Herramientas requeridas
  • Destornillador para tornillos PH 1, PH 2, T10 y T30

  • Waterloop Service Kit (SC750 V4) (El transportador de bucle de agua del Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor para futuras necesidades de sustitución).

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • MID E3.S BOT Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si está instalada la unidad frontal E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si están instaladas las unidades frontales duales E3.S 1T o la unidad frontal única E3.S 2T.

  • CX7 NDR200 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 200.

  • CX7 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 400.

Atención
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Asegúrese de que haya dos placas del sistema instaladas en la bandeja. Consulte Instalación de la placa del procesador.
  2. Instale el módulo conector de la barra de bus.

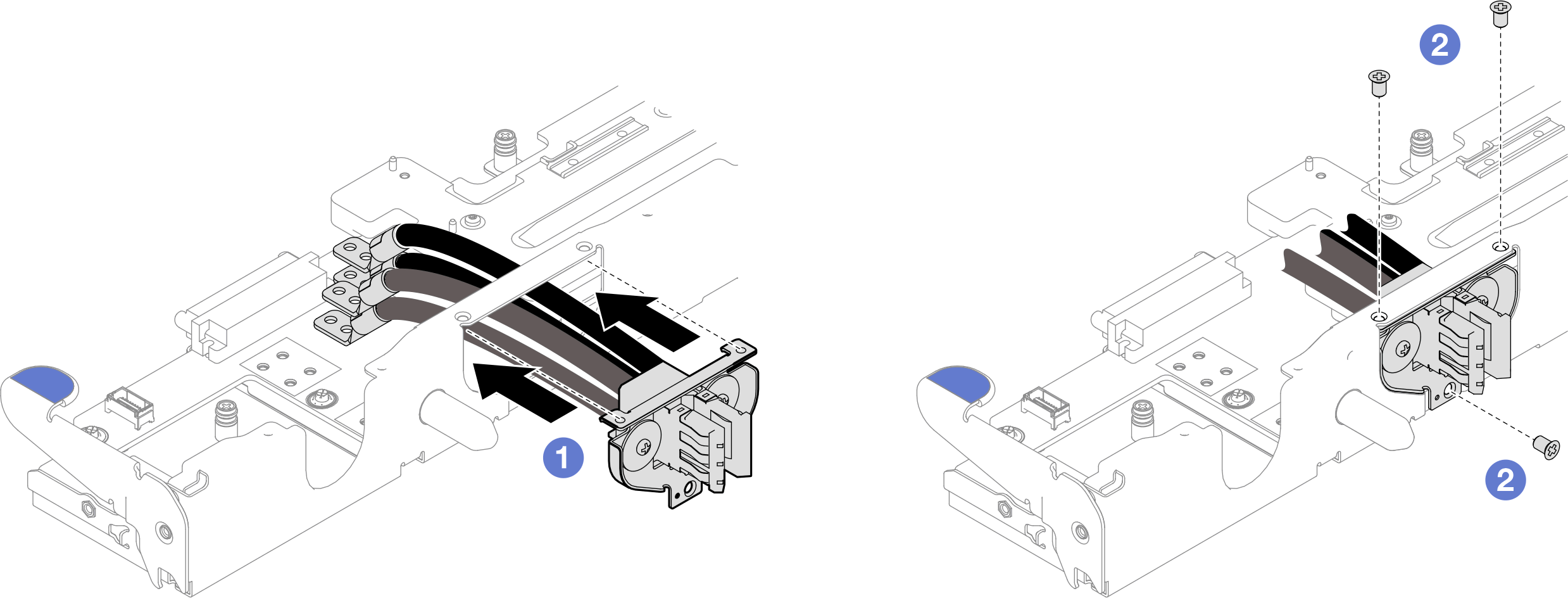

    1. Instale el módulo conector de la barra de bus en el marco biselado de la bandeja posterior.
    2. Instale tres tornillos PH1 en el marco biselado de la bandeja posterior.
      Figura 1. Instalación del módulo conector de la barra de bus

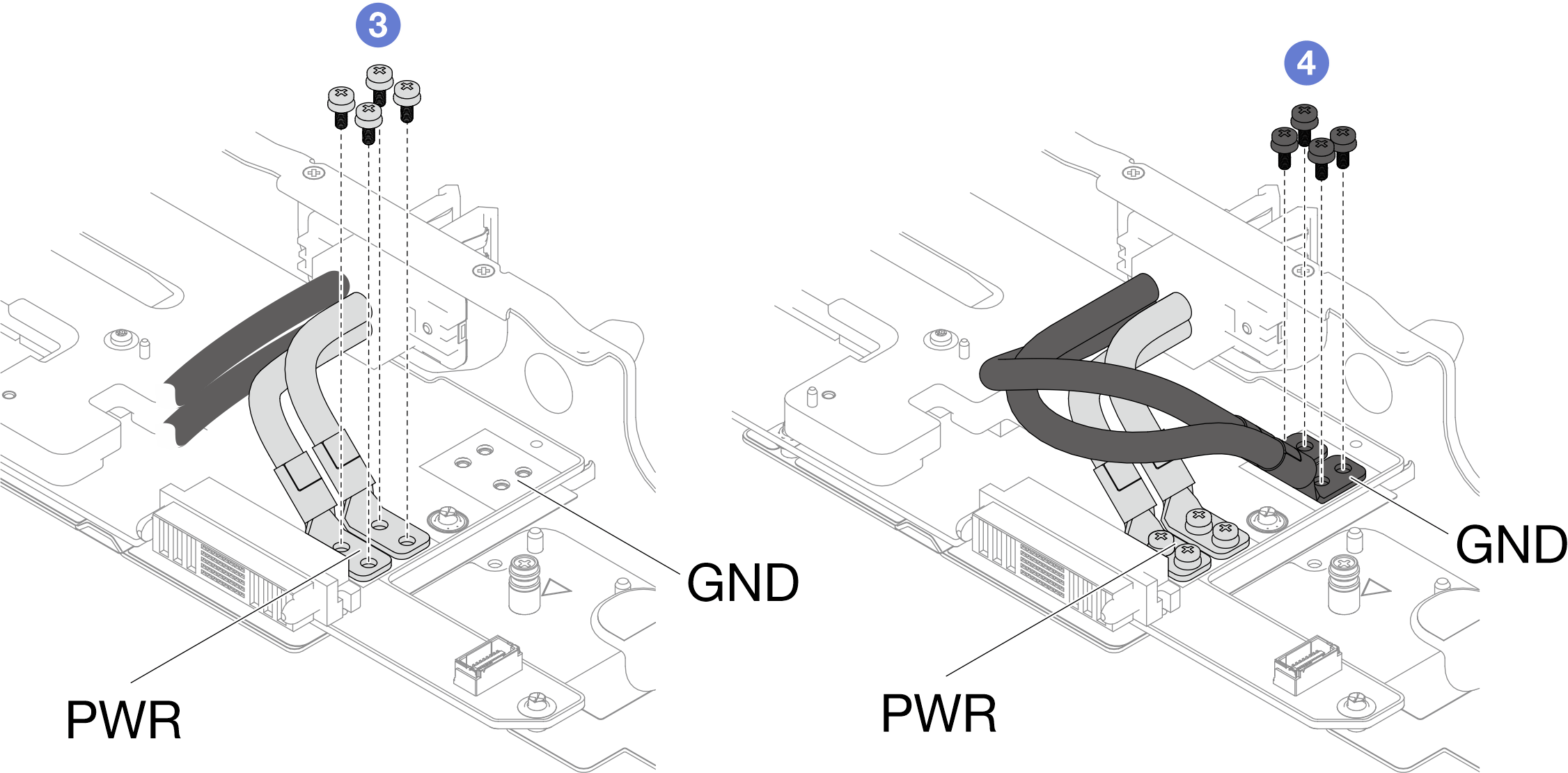

    3. Tome los cables etiquetados como PWR y conéctelos a la almohadilla de alimentación marcada como PWR. Instale cuatro tornillos PH2 para fijar los cables a la PIB, con un destornillador de par con el par correspondiente.
    4. Tome los cables etiquetados como GND y conéctelos a la almohadilla de tierra marcada como GND. Instale cuatro tornillos PH2 para fijar los cables a la PIB, con un destornillador de par con el par correspondiente.
    Nota

    Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 7+/- 1,0 lbf-in.

    Figura 2. Conexión del módulo conector de la barra de bus

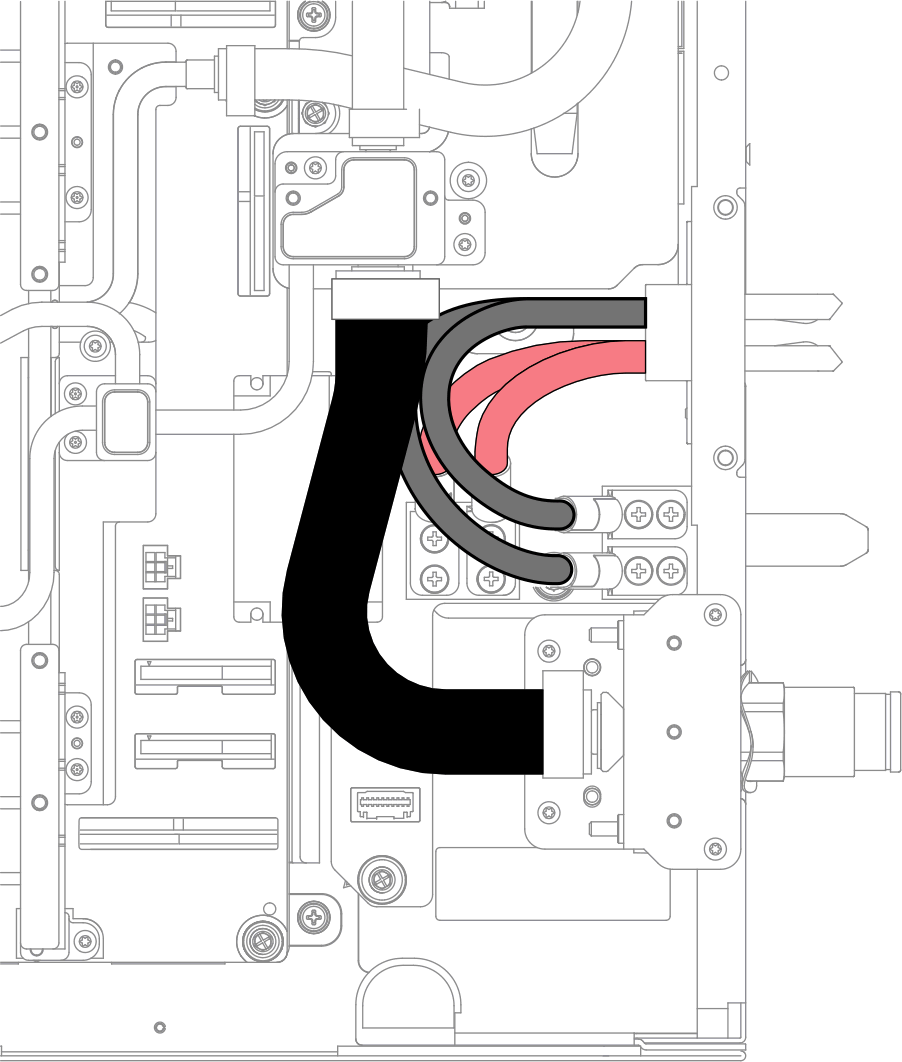

  3. Coloque un cable GND debajo del tubo del bucle de agua y pase el otro cable GND entre el tubo y los cables PWR, tal como se muestra en la siguiente ilustración.
    Figura 3. Disposición de los cables GND

  4. Asegúrese de que las asas de la bandeja PDB estén giradas a la posición de desbloqueo.
    Figura 4. Posición de desbloqueo del asa de la bandeja PDB

  5. Instale la bandeja PDB.
    1. Alinee los conectores de alimentación de la bandeja PDB con los conectores de alimentación de las placas del sistema.
    2. Hay marcas triangulares en el interior del lado derecho e izquierdo de la bandeja. Empuje la bandeja PDB hacia la bandeja del servidor. Deje de empujar cuando la bandeja PDB coincida con las marcas triangulares.
    3. Gire ambas asas de la bandeja PDB al mismo tiempo a la posición de bloqueo.
    Atención
    Asegúrese de girar ambas asas al mismo tiempo.
    Figura 5. Instalación de la bandeja PDB

  6. Instale dos tornillos PH1 desde el exterior de la bandeja.
    Figura 6. Instalación de tornillos desde el exterior de la bandeja

  7. Apriete los tres tornillos cautivos PH1 para instalar la bandeja PDB en la bandeja del servidor.
    Figura 7. Apriete de tornillos de fijación

Después de finalizar
  1. Instalación del bucle de agua. Consulte Instalación del bucle de agua.

  2. Instale el sensor de filtraciones. Consulte Instalación del sensor de filtraciones.

  3. Instale el kit de cables de banda lateral. Consulte Instalación del kit de cables de banda lateral de gestión del sistema.

  4. Instale el compartimiento de la unidad E3.S central. Consulte Instalación del conjunto de compartimiento de la unidad central E3.S 1T.

  5. Instale el compartimiento de expansión del adaptador PCIe. Consulte Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 400.
  6. Instale el compartimiento de la unidad E3.S. Consulte Instalación del conjunto de compartimiento de la unidad frontal E3.S.

  7. Si el sistema se va a instalar con módulos de memoria que requieran refrigeración de doble lado, instale barras de enfriamiento de DIMM. Consulte Instalación de una barra de enfriamiento de DIMM.

  8. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  9. Instale el módulo de memoria y realice una de las siguientes acciones.

  10. Instale la guía de DIMM. Consulte Instalar una guía de DIMM.

  11. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  12. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  13. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.
  14. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
