安装配电板

按以下信息安装配电板。

关于本任务

必备工具
  • 适用于 PH 1、PH 2、T10 和 T30 螺钉的螺丝刀

  • Waterloop Service Kit (SC750 V4) (维护套件中的水循环模块载板可重复使用,建议将其留在服务器运行的场所,以备将来更换时使用。)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) (如果装有 E3.S 中间硬盘)。

  • MID E3.S BOT Gap Pad (SC750 V4) (如果装有 E3.S 中间硬盘)。

  • Storage Gap Pad Kit (SC750 V4) (如果装有 E3.S 正面硬盘)。

  • Storage Gap Pad Kit (SC750 V4) (如果装有 E3.S 1T 双正面硬盘或 E3.S 2T 单正面硬盘)。

  • CX7 NDR200 Gap Pad (SC750 V4) (如果装有 ConnectX-7 NDR 200 适配器)。

  • CX7 Gap Pad (SC750 V4) (如果装有 ConnectX-7 NDR 400 适配器)。

注意
固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。
观看操作过程
  • 关于此过程的视频请见 YouTube

过程

  1. 确保托盘中安装了两个主板。请参阅安装处理器板
  2. 安装汇流条接口模块。
    1. 将汇流条接口模块安装到托盘后挡板上。
    2. 在托盘后挡板上安装三颗 PH1 螺钉。

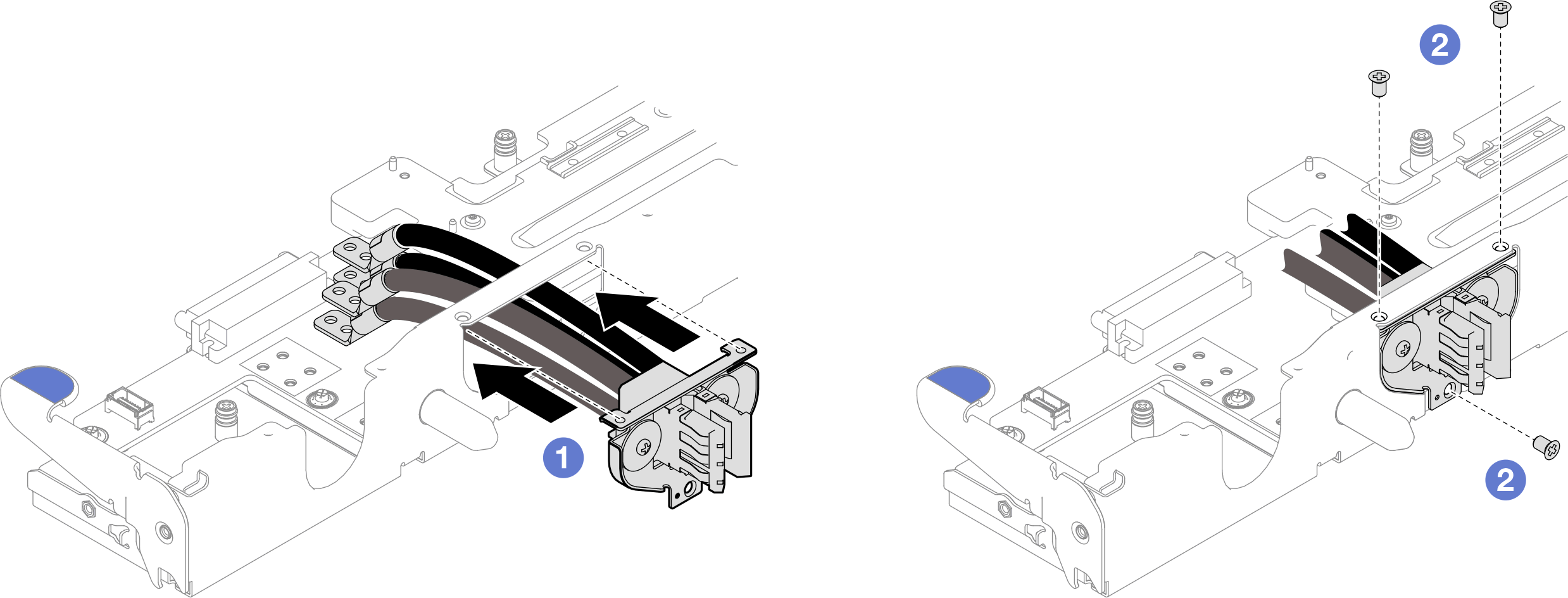

      图 1. 安装汇流条接口模块

    3. 将标有 PWR 的线缆连接到标有 PWR 的电源垫。使用设置到适当扭矩的扭矩螺丝刀安装四颗 PH2 螺钉以将线缆固定到 PIB。
    4. 将标有 GND 的线缆连接到标有 GND 的接地垫。使用设置到适当扭矩的扭矩螺丝刀安装四颗 PH2 螺钉以将线缆固定到 PIB。

    (供参考)将螺钉完全拧紧或卸下所需的扭矩为 7 +/- 1.0 磅·英寸。

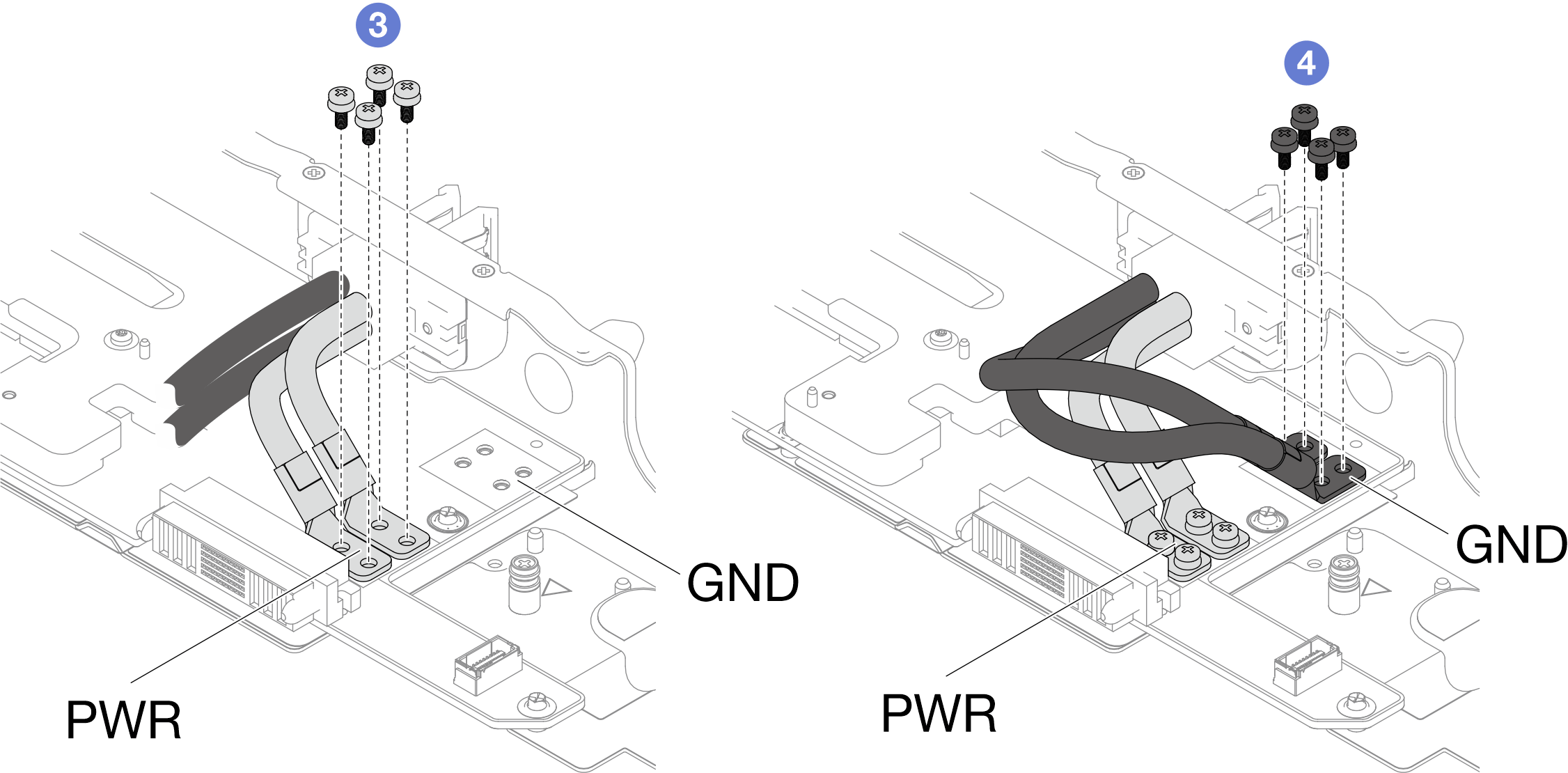

    图 2. 连接汇流条接口模块

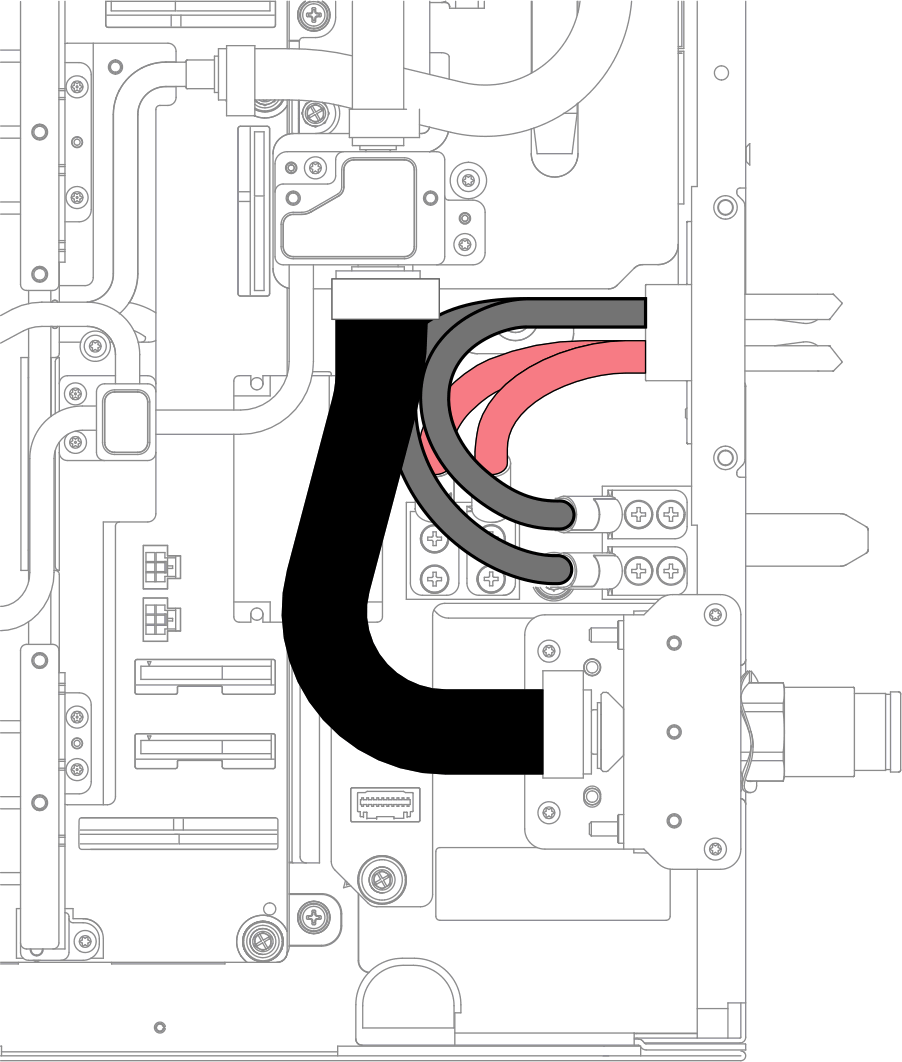

  3. 如下图所示,将一根 GND 线缆放置在水循环模块水管下方,将另一根 GND 线缆放置在水管和 PWR 线缆之间。
    图 3. GND 线缆布放

  4. 确保 PDB 托盘手柄已旋转至解锁位置。
    图 4. PDB 托盘手柄解锁位置

  5. 安装 PDB 托盘。
    1. 将 PDB 托盘上的电源接口与主板上的电源接口对齐。
    2. 托盘左右两侧的内侧有三角形标记。将 PDB 托盘推入服务器托盘。将 PDB 托盘推动到三角形标记处。
    3. 同时将两个 PDB 托盘手柄旋转到锁定位置
    注意
    确保同时旋转两个手柄。
    图 5. 安装 PDB 托盘

  6. 从托盘外部安装两颗 PH1 螺钉。
    图 6. 从托盘外部安装螺钉。

  7. 拧紧三颗 PH1 松不脱螺钉,将 PDB 托盘安装到服务器托盘上。
    图 7. 拧紧松不脱螺钉

完成之后
  1. 安装水循环模块。请参阅安装水循环模块

  2. 安装漏液传感器。请参阅安装漏液传感器

  3. 安装边带线缆套件。请参阅安装系统管理边带线缆套件

  4. 安装中间 E3.S 硬盘仓。请参阅安装 E3.S 1T 中间硬盘仓组合件

  5. 安装 PCIe 适配器转接卡架。请参阅安装 ConnectX-7 NDR 200 适配器转接卡组合件安装 ConnectX-7 NDR 400 适配器转接卡组合件
  6. 安装正面 E3.S 硬盘仓。请参阅安装 E3.S 正面硬盘仓组合件

  7. 如果系统将安装需要双侧散热的内存条,请安装 DIMM 散热条。请参阅安装 DIMM 散热条

  8. 安装横梁。请参阅安装横梁

  9. 安装内存条,请执行以下操作之一。

  10. 安装 DIMM 梳。请参阅安装 DIMM 梳

  11. 安装托盘外盖。请参阅安装托盘外盖

  12. 将托盘装入机柜。请参阅在机柜中安装托盘

  13. 将所有需要的外部线缆连接到解决方案。
    用力将 QSFP 线缆连接到解决方案。
  14. 检查各节点上的电源 LED,确保其从快速闪烁转变为缓慢闪烁,表示所有节点已准备好打开电源。
