Installation du tableau de distribution

Les informations suivantes vous indiquent comment installer le tableau de distribution.

À propos de cette tâche

Outils requis
  • Tournevis pour vis PH 1, PH 2, T10 et T30

  • Waterloop Service Kit (SC750 V4) (Le support de la boucle d’eau contenu dans le kit de maintenance est réutilisable. Nous vous recommandons de le conserver au même endroit où le serveur est installé en vue de futurs remplacements.)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si une unité E3.S médiane est installée.

  • MID E3.S BOT Gap Pad (SC750 V4) , si une unité E3.S médiane est installée.

  • Storage Gap Pad Kit (SC750 V4) , si une unité E3.S avant est installée.

  • Storage Gap Pad Kit (SC750 V4) , si des unités E3.S 1T doubles avant ou une unité E3.S 2T simple avant sont installées/est installée.

  • CX7 NDR200 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 200 est installé.

  • CX7 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 400 est installé.

Avertissement
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Assurez-vous que deux cartes mères sont installées dans le plateau. Voir Installation de la carte du processeur.
  2. Installez le module de connecteur de la barre de bus.

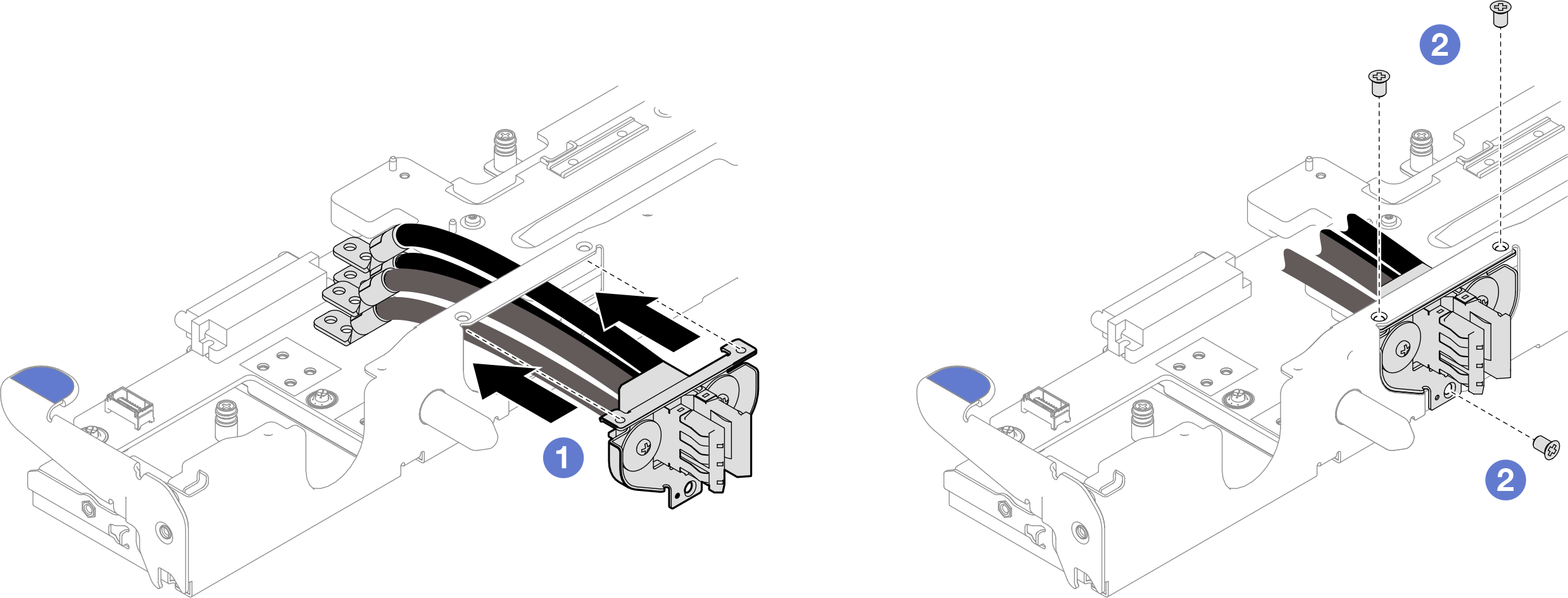

    1. Installez le module de connecteur de barre de bus sur le panneau arrière du plateau.
    2. Installez trois vis PH1 sur le panneau arrière du plateau.
      Figure 1. Installation du module de connecteur de la barre de bus

    3. Prenez les câbles étiquetés PWR (alimentation) et branchez-les sur le tampon d’alimentation marqué PWR. Installez quatre vis PH2 pour fixer les câbles à la PIB, à l’aide d’un tournevis dynamométrique réglé au couple approprié.
    4. Prenez les câbles étiquetés GND (terre) et branchez-les sur le tampon de terre marqué GND. Installez quatre vis PH2 pour fixer les câbles à la PIB, à l’aide d’un tournevis dynamométrique réglé au couple approprié.
    Remarque

    À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 7 +/- 1,0 pouces-livres.

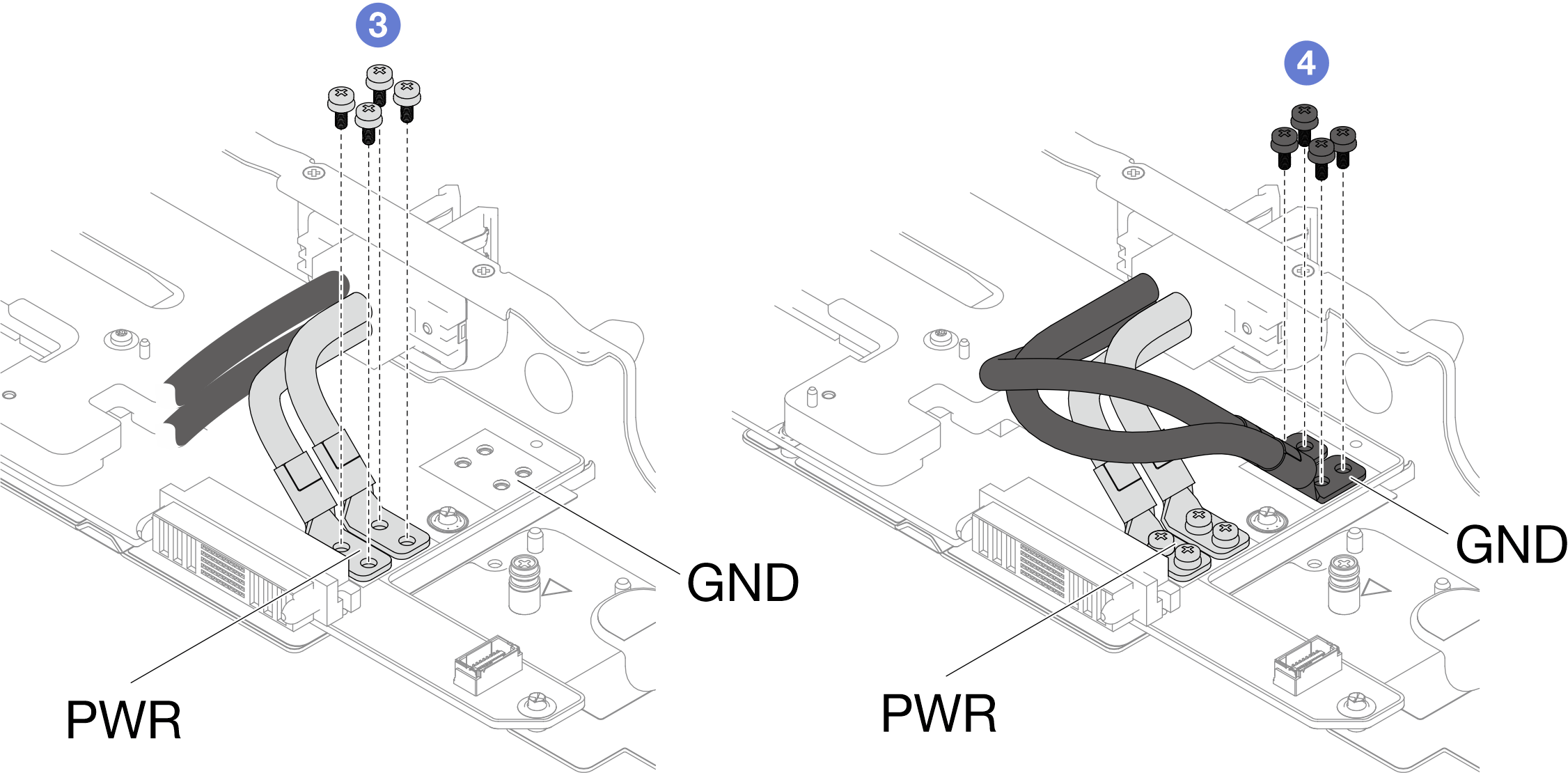

    Figure 2. Connexion du module de connecteur de la barre de bus

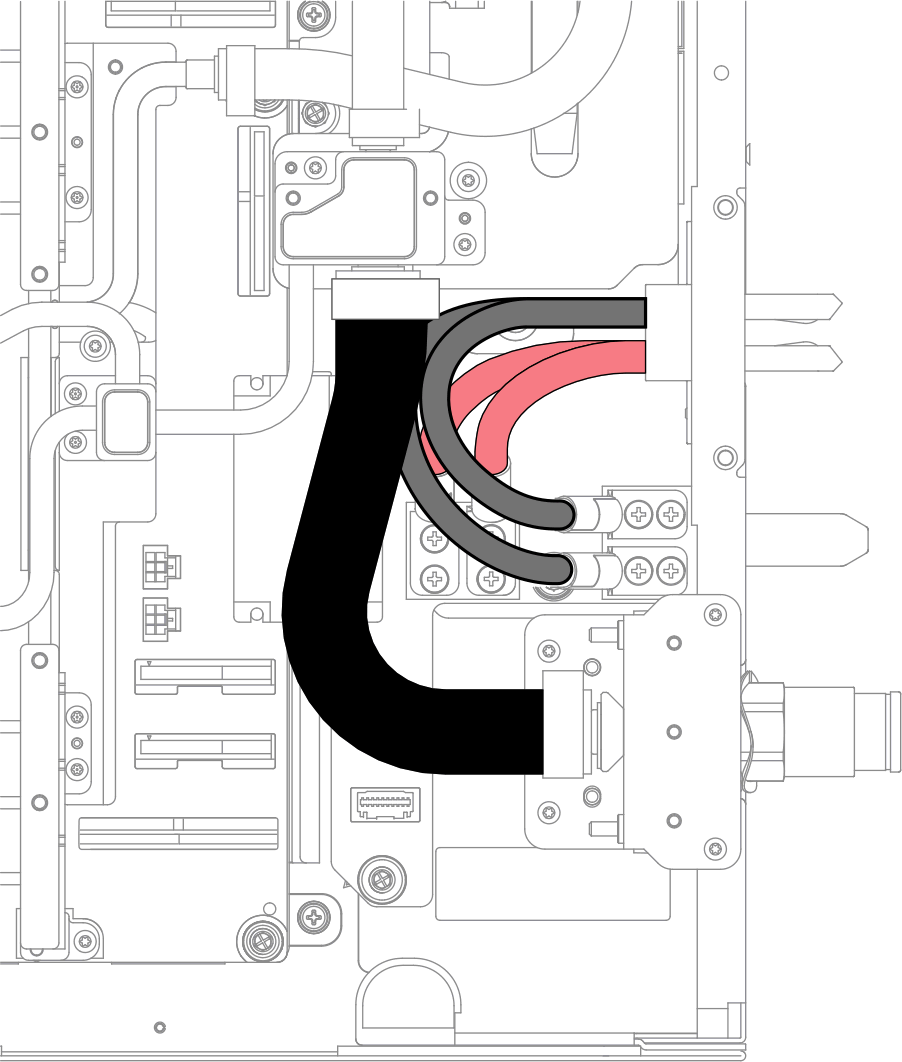

  3. Positionnez un câble GND sous le tube de la boucle d’eau, l’autre câble GND entre le tube et les câbles PWR, comme le montre l’illustration ci-dessous.
    Figure 3. Disposition des câbles GND

  4. Assurez-vous que les poignées du plateau PDB sont tournées en position déverrouillée.
    Figure 4. Position déverrouillée de la poignée du plateau PDB

  5. Installez le plateau PDB.
    1. Alignez les connecteurs d’alimentation du plateau PDB sur les connecteurs d’alimentation des cartes mère.
    2. Des marques triangulaires se trouvent sur les côtés droit et gauche à l’intérieur du plateau. Poussez le plateau PDB dans le plateau du serveur. Arrêtez de pousser lorsque le plateau PDB rencontre les marques triangulaires.
    3. Faites pivoter les deux poignées du plateau PDB en même temps en position verrouillée
    Avertissement
    Veillez à faire pivoter les deux poignées en même temps.
    Figure 5. Installation du plateau PDB

  6. Installez les deux vis PH1 depuis l’extérieur du plateau.
    Figure 6. Installation des vis depuis l’extérieur du plateau.

  7. Serrez les trois vis imperdables PH1 pour installer le plateau PDB dans le plateau du serveur.
    Figure 7. Fixation des vis imperdables

Après avoir terminé
  1. Installez la boucle d'eau. Voir Installation de la boucle d'eau.

  2. Installez le détecteur de fuite. Voir Installation du détecteur de fuite.

  3. Installez le kit de câble latéral. Voir Installation du kit de câbles latéraux de gestion du système.

  4. Installez le boîtier d’unités de disque dur E3.s central. Voir Installation d’un assemblage de boîtier d’unités de disque dur central E3.S 1T.

  5. Installez le boîtier de carte mezzanine de l’adaptateur PCIe. Voir Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.
  6. Installez le boîtier d’unités de disque dur E3.s avant. Voir Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S.

  7. Si des modules de mémoire nécessitant un refroidissement de deux côtés doivent être installés dans le système, installez les barres de refroidissement DIMM. Voir Installation d’une barre de refroidissement DIMM.

  8. Installez les traverses. Voir Installation des traverses.

  9. Installez le module de mémoire et effectuez l’une des opérations suivantes.

  10. Installez l’ensemble DIMM. Voir Installation d’un ensemble DIMM.

  11. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  12. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  13. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
  14. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
