Extracción de la placa de distribución de alimentación

Utilice esta información para quitar la placa de distribución de alimentación.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1, PH 2, T10 y T30

  • Waterloop Service Kit (SC750 V4) (El transportador de bucle de agua del Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor para futuras necesidades de sustitución).

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • MID E3.S BOT Gap Pad (SC750 V4) , si está instalada la unidad central E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si está instalada la unidad frontal E3.S.

  • Storage Gap Pad Kit (SC750 V4) , si están instaladas las unidades frontales duales E3.S 1T o la unidad frontal única E3.S 2T.

  • CX7 NDR200 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 200.

  • CX7 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 400.

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.

  • Desconecte todos los cables externos del alojamiento.

  • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

  • Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua.

  • Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de extracción es el mismo.

Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
    3. Si la guía de DIMM está instalada, quítela. Consulte Quitar una guía de DIMM.
    4. Quite el módulo de memoria y realice una de las siguientes acciones.
    5. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
    6. Si hay barras de enfriamiento de DIMM instaladas, quítelas. Consulte Extracción de una barra de enfriamiento de DIMM.
    7. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
    8. Quite el conjunto de expansión del adaptador PCIe. Consulte Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 400.
    9. Quite el compartimiento de la unidad E3.S central. Consulte Extracción de un conjunto de compartimiento de la unidad central E3.S.
    10. Quite el kit de cables de banda lateral. Consulte Extracción del kit de cables de banda lateral de gestión del sistema.
    11. Quite el módulo del sensor de filtraciones. Consulte Extracción del sensor de filtraciones.
  2. Quite el bucle de agua de la bandeja. Consulte Extracción del bucle de agua.
  3. Afloje los tres tornillos cautivos PH1 de la bandeja de la placa de distribución de alimentación (bandeja PDB).
    Figura 1. Cómo soltar los tres tornillos de fijación

  4. Quite dos tornillos PH1 de los lados de la bandeja.
    Figura 2. Extracción de los tornillos desde el exterior de la bandeja

  5. Quite la bandeja de la placa de distribución de alimentación (bandeja PDB) de la bandeja del servidor.
    1. Gire las asas de la bandeja a la posición de desbloqueo.
    2. Quite la bandeja PDB de la bandeja del servidor.


  6. Quite el módulo conector de la barra de bus.
    1. Quite cuatro tornillos PH2 de los cables de conexión a tierra (cables negros), con un destornillador dinamométrico con el par correspondiente.
    2. Quite cuatro tornillos PH2 de los cables de alimentación (cables rojos), con un destornillador dinamométrico con el par correspondiente.
      Nota

      Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 7+/- 1,0 lbf-in.

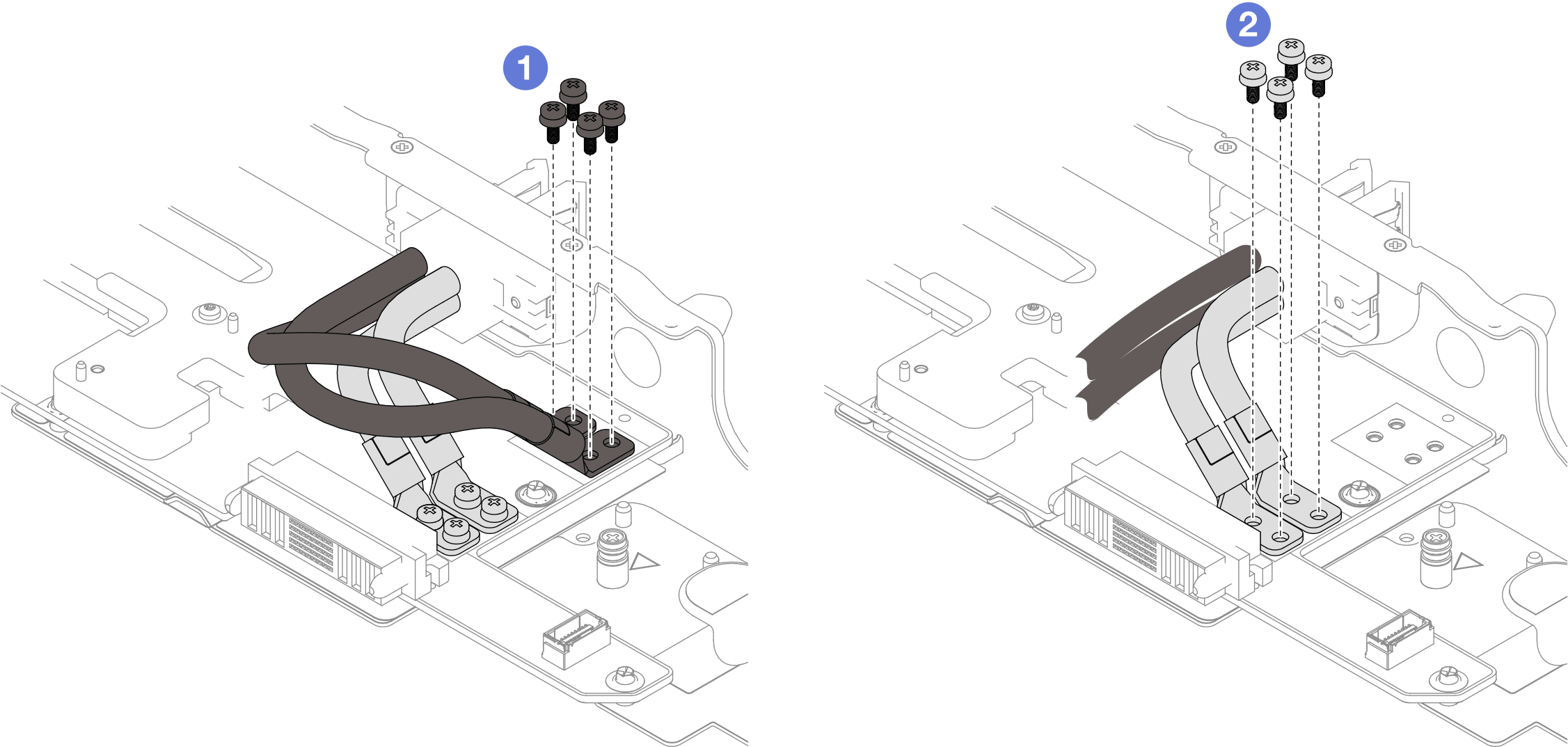

      Figura 3. Desconexión del módulo conector de la barra de bus

    3. Quite tres tornillos PH1 del marco biselado posterior de la bandeja.
    4. Quite el módulo conector de la barra de bus.

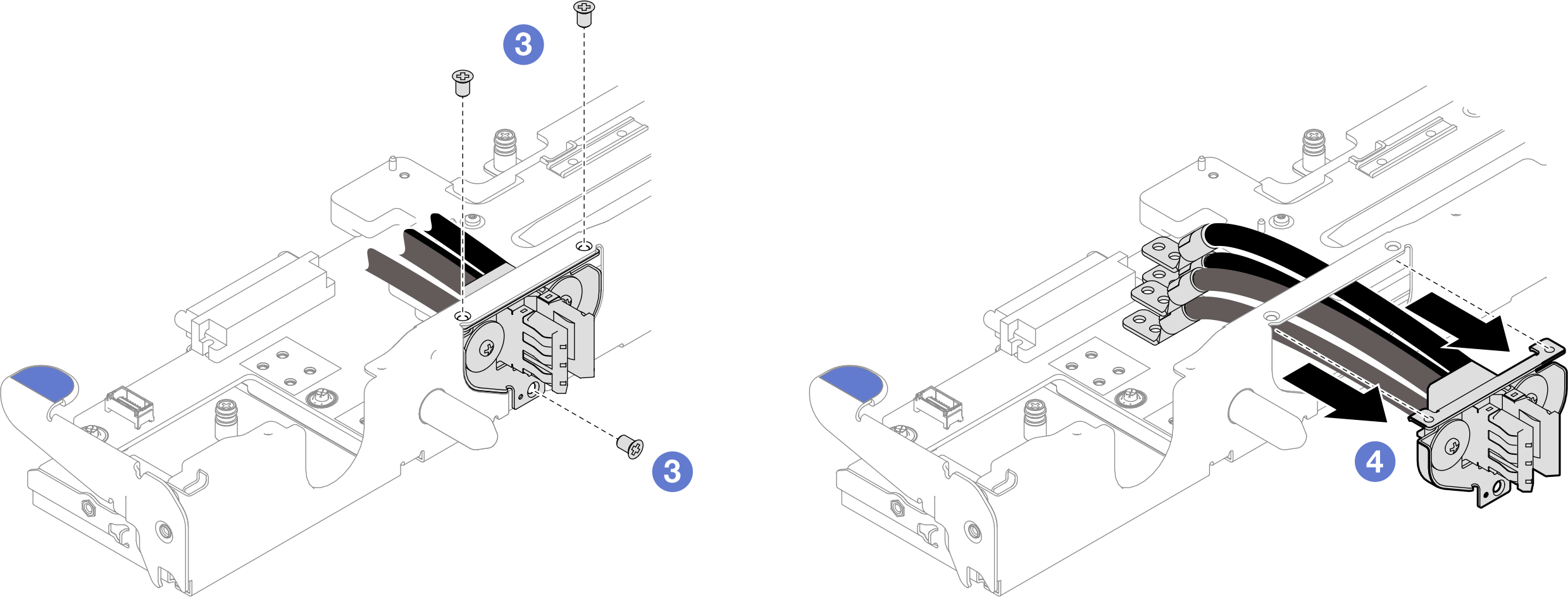

    Figura 4. Extracción del módulo conector de la barra de bus

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
