分電盤の取り外し

分電盤を取り外すには、以下の情報を参照してください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. トレイ・カバーを取り外します。トレイ・カバーの取り外しを参照してください。
   3. DIMM コームが取り付けられている場合、取り外します。DIMM コームの取り外しを参照してください。
   4. メモリー・モジュールを取り外して、以下のいずれかを実行します。

      • 片面冷却が必要なメモリー・モジュールを取り外します。メモリー・モジュール (片面冷却) の取り外しを参照してください。

      • 両面冷却が必要なメモリー・モジュールを取り外します。メモリー・モジュール (両面冷却) の取り外しを参照してください。

   5. クロス・ブレースを取り外します。クロス・ブレースの取り外しを参照してください。
   6. DIMM 冷却バーが取り付けられている場合、取り外します。DIMM 冷却バーの取り外しを参照してください。
   7. E3.S ドライブ・ケージを取り外します。E3.S 前面ドライブ・ケージ・アセンブリーの取り外しを参照してください。
   8. PCIe アダプター・ライザー・アセンブリーを取り外します。ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り外しまたは ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り外しを参照してください。
   9. 中央 E3.S ドライブ・ケージを取り外します。E3.S 中央ドライブ・ケージ・アセンブリーの取り外しを参照してください。
   10. 側波帯ケーブル・キットを取り外します。システム管理側波帯ケーブル・キットの取り外しを参照してください。
   11. 漏水センサー・モジュールを取り外します。漏水センサーの取り外しを参照してください。
2. トレイからウォーター・ループを取り外します。ウォーター・ループの取り外しを参照してください。
3. 分電盤トレイ (PDB トレイ) の 3 本の PH1 拘束ねじを緩めます。
   図 1. 3 本の拘束ねじを緩める


4. トレイの側面から 2 本の PH1 ねじを取り外します。
   図 2. トレイの外側からのねじの取り外し。


5. サーバー・トレイから分電盤トレイ (PDB トレイ) を取り外します。
   1. トレイ・ハンドルをロック解除位置まで回転させます。
   2. サーバー・トレイから PDB トレイを取り外します。



6. バス・バー・コネクター・モジュールを取り外します。

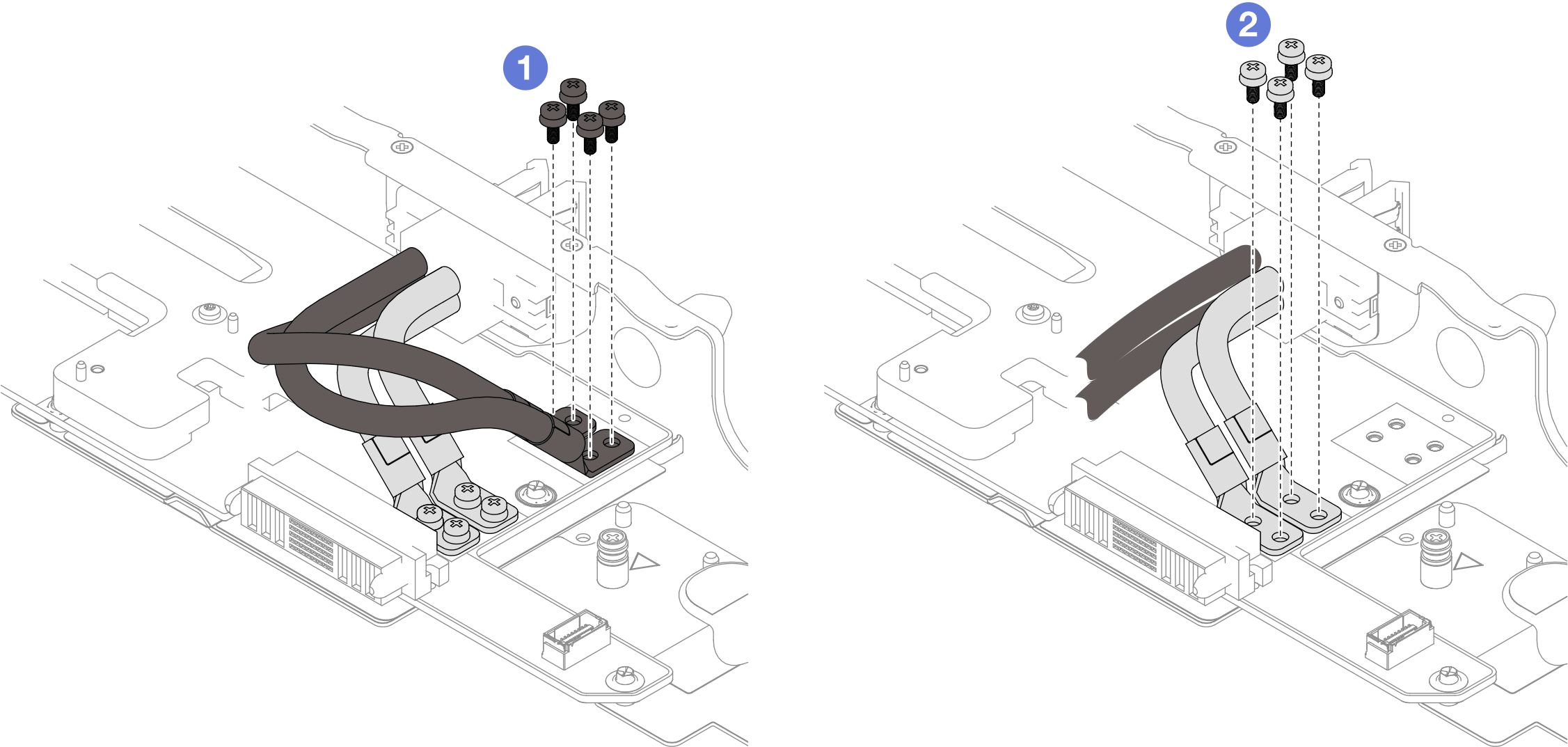

   1. トルク・ドライバーを適切なトルクに設定し、接地用ケーブル (黒色のケーブル) から 4 本の PH2 ねじを取り外します。
   2. トルク・ドライバーを適切なトルクに設定し、電源ケーブル (赤色のケーブル) から 4 本の PH2 ねじを取り外します。
      注

      参考までに、ねじを完全に締める/取り外すために必要なトルクは 7+/- 1.0 lbf-in です。

      図 3. バス・バー・コネクター・モジュールの取り外し

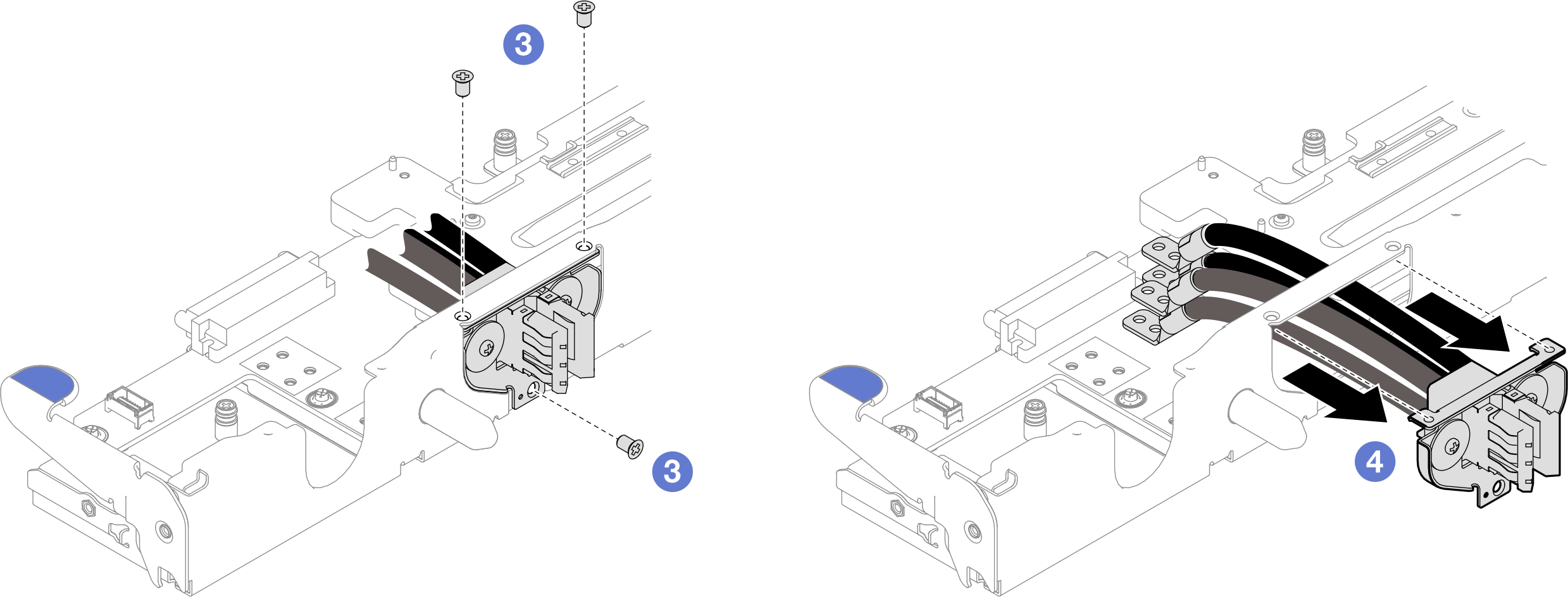

   3. トレイ背面ベゼルから 3 本の PH1 ねじを取り外します。
   4. バス・バー・コネクター・モジュールを取り外します。
   図 4. バス・バー・コネクター・モジュールの取り外し
