전원 분배 보드 제거

다음 정보를 사용하여 전원 분배 보드를 제거하십시오.

이 작업 정보

필수 도구

  • PH 1, PH 2, T10 및 T30 나사용 드라이버

  • Waterloop Service Kit (SC750 V4) (서비스 키트의 워터 루프 캐리어는 재사용할 수 있으므로, 향후 교체가 필요할 때를 대비하여 서버가 운영되는 시설에 보관하는 것이 좋습니다.)

  • Up VR Gap Pad Kit (SC750 V4)

  • MID E3.S TOP Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

  • MID E3.S BOT Gap Pad (SC750 V4) - E3.S 중간 드라이브가 설치된 경우.

  • Storage Gap Pad Kit (SC750 V4) - E3.S 앞면 드라이브가 설치된 경우.

  • Storage Gap Pad Kit (SC750 V4) - E3.S 1T 듀얼 앞면 드라이브 또는 E3. S 2T 싱글 앞면 드라이브가 설치된 경우.

  • CX7 NDR200 Gap Pad (SC750 V4) - ConnectX-7 NDR 200 어댑터가 설치된 경우.

  • CX7 Gap Pad (SC750 V4) - ConnectX-7 NDR 400 어댑터가 설치된 경우.

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 외부 케이블을 모두 분리하십시오.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

  • 워터 루프의 손상을 방지하려면 워터 루프를 제거, 설치 또는 접을 때 항상 워터 루프 캐리어를 사용하십시오.

  • 다음 그림과 하드웨어가 조금 다를 수 있지만, 제거 방법은 동일합니다.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
    3. DIMM 콤이 설치된 경우 제거하십시오. DIMM 콤 제거의 내용을 참조하십시오.
    4. 메모리 모듈을 제거하고 다음 중 하나를 수행하십시오.
    5. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
    6. DIMM 냉각 바가 설치되어 있는 경우 이를 제거하십시오. DIMM 냉각 바 제거의 내용을 참조하십시오.
    7. E3.S 드라이브 케이지를 제거합니다(E3.S 앞면 드라이브 케이지 어셈블리 제거 참조).
    8. PCIe 어댑터 라이저 어셈블리를 제거합니다. ConnectX-7 NDR 200 어댑터 라이저 어셈블리 제거 또는 ConnectX-7 NDR 400 어댑터 라이저 어셈블리 제거의 내용을 참조하십시오.
    9. 중간 E3.S 드라이브 케이지를 제거합니다(E3.S 중간 드라이브 케이지 어셈블리 제거 참조).
    10. 사이드밴드 케이블 키트를 제거합니다. 시스템 관리 사이드밴드 케이블 키트 제거의 내용을 참조하십시오.
    11. 누수 센서 모듈을 제거합니다. 누수 센서 제거의 내용을 참조하십시오.
  2. 트레이에서 워터 루프를 제거합니다. 워터 루프 제거의 내용을 참조하십시오.
  3. 전원 분배 보드 트레이(PDB 트레이)에서 PH1 고정 나사 3개를 푸십시오.
    그림 1. 고정 나사 3개 풀기

  4. 트레이의 측면에서 PH1 나사 2개를 제거합니다.
    그림 2. 트레이 외부에서 나사 제거.

  5. 서버 트레이에서 전원 분배 보드 트레이(PDB 트레이)를 제거합니다.
    1. 트레이 손잡이를 잠금 해제 위치로 돌립니다.
    2. 서버 트레이에서 PDB 트레이를 제거하십시오.


  6. 버스 바 커넥터 모듈을 제거하십시오.
    1. 적절한 토크로 설정된 토크 드라이버로 접지 케이블(검은색 케이블)에서 PH2 나사 4개를 제거합니다.
    2. 적절한 토크로 설정된 토크 드라이버로 전원 케이블(빨간색 케이블)에서 PH2 나사 4개를 제거합니다.
      주

      참고로 나사를 완전히 조이거나 제거하는 데 필요한 토크는 7+/- 1.0lbf-in입니다.

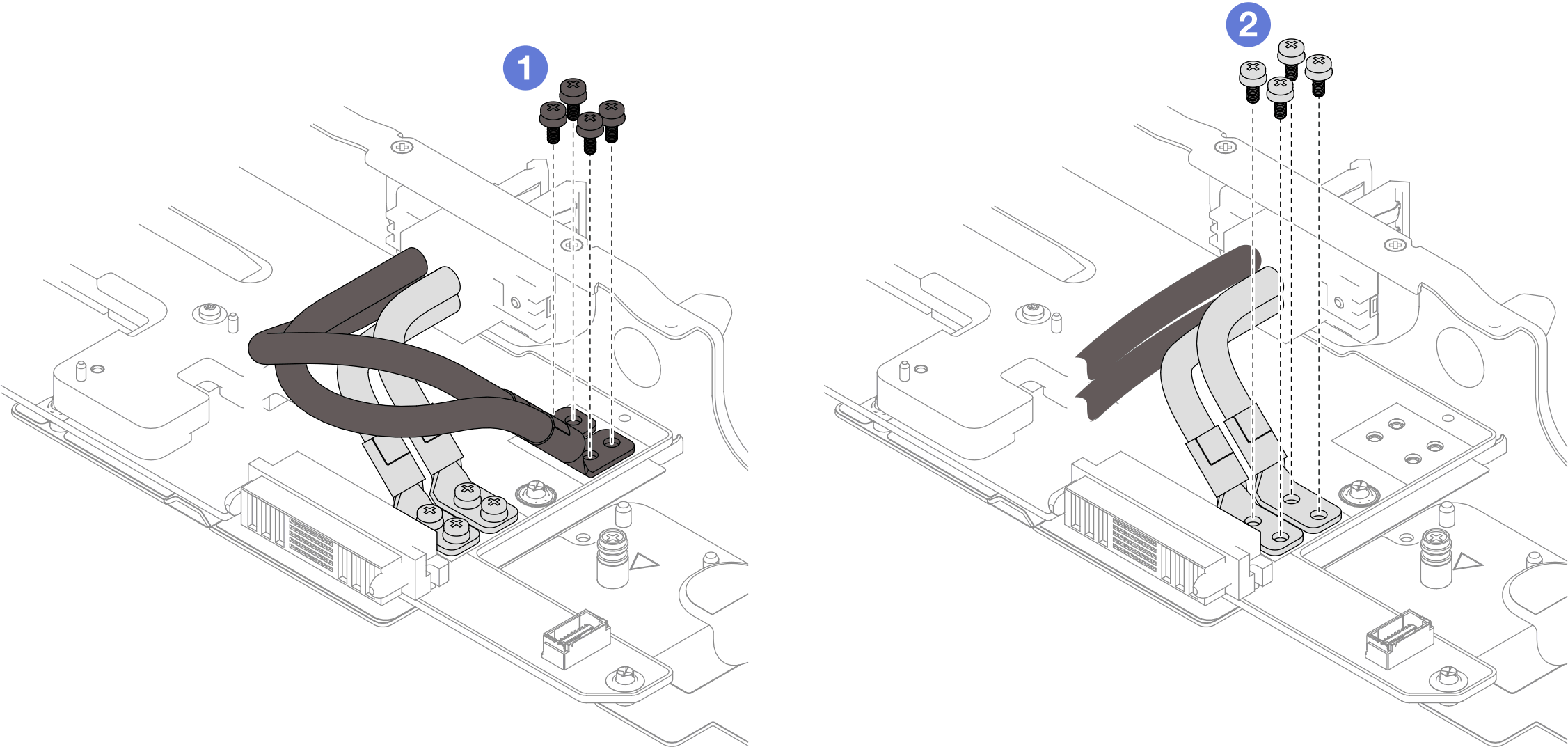

      그림 3. 버스 바 커넥터 모듈 분리

    3. 트레이 뒷면 베젤에서 PH1 나사 3개를 제거하십시오.
    4. 버스 바 커넥터 모듈을 제거하십시오.

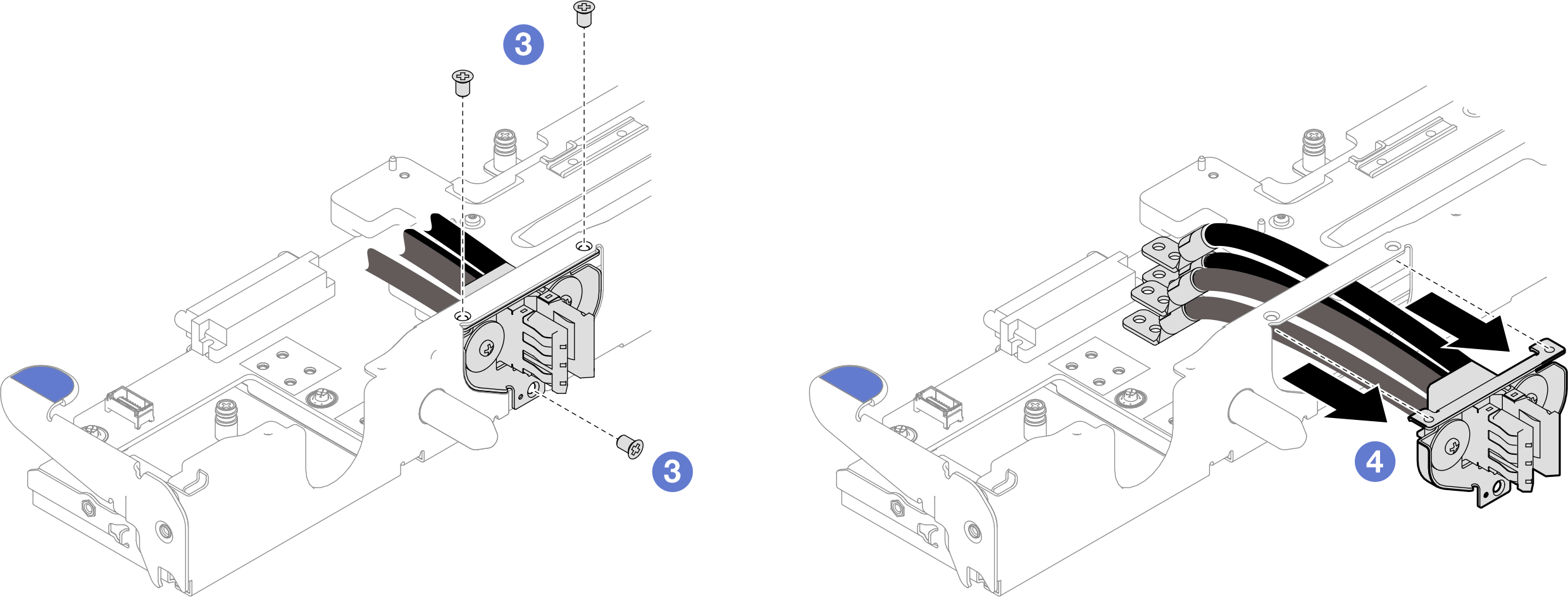

    그림 4. 버스 바 커넥터 모듈 제거

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
