Gehäuselüftermodul entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Knoten aus dem Rack entfernen.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die mittlere obere Abdeckung. Siehe Mittlere obere Abdeckung entfernen.
   2. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
   3. Trennen Sie das Netzkabel der Lüfterplatine vom Knoten. Informationen zu den Positionen der Anschlüsse finden Sie unter E/A-Anschlüsse an der Rückseite.
   4. Entfernen Sie die Sicherheitsabdeckung. Siehe Sicherheitsabdeckung entfernen.
2. Entfernen Sie das Lüftermodul.
   1. Halten Sie die Lüfterkabelverriegelung gedrückt.
   2. Trennen Sie das Lüfterkabel von der Lüfterplatine.

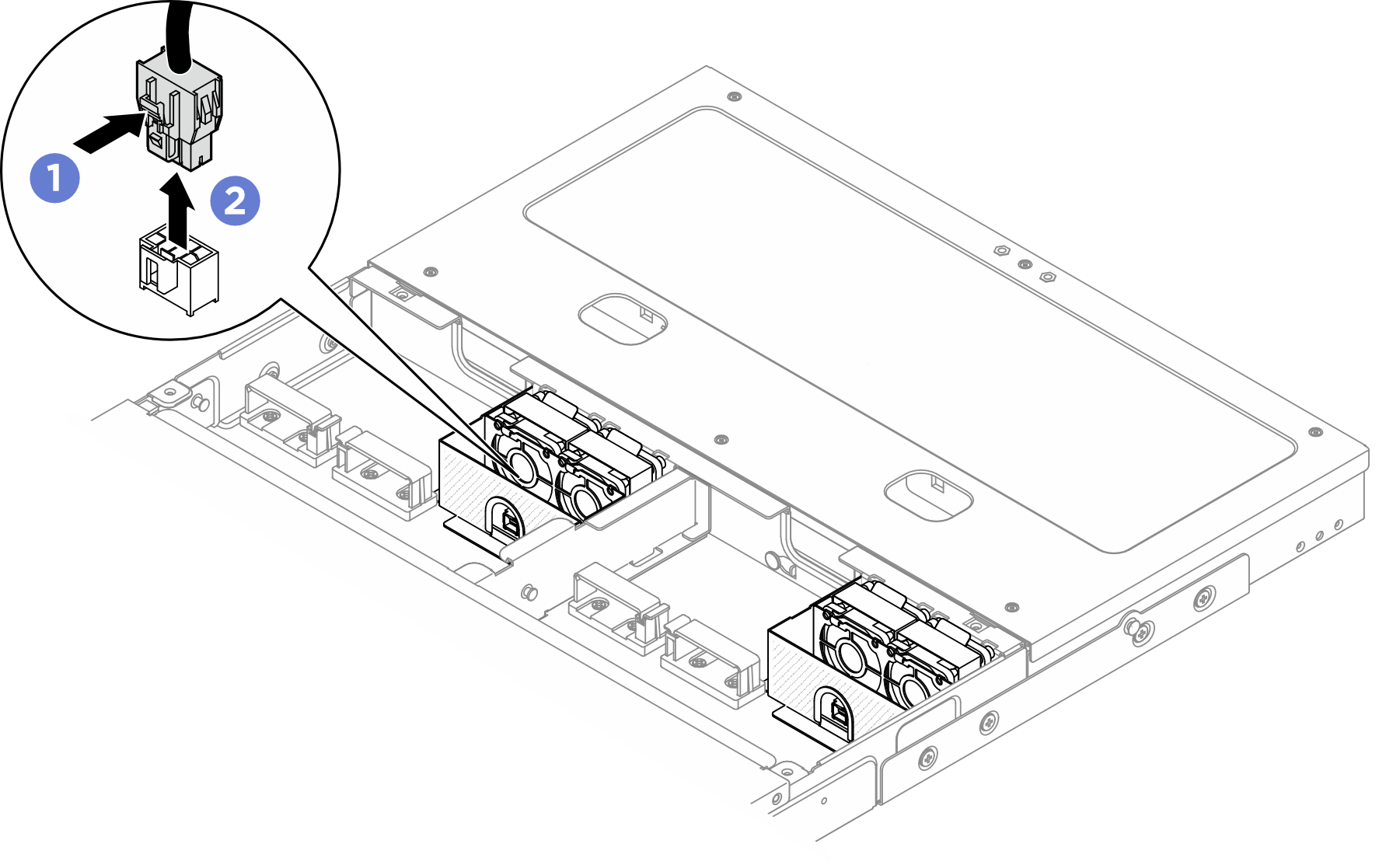

      Abbildung 1. Entfernen des Lüftermoduls


3. Halten Sie beide Seiten der blauen Mylarfolie auf der Oberseite des Lüftermoduls fest. Ziehen Sie anschließend das Lüftermodul aus dem Lüfterrahmen.

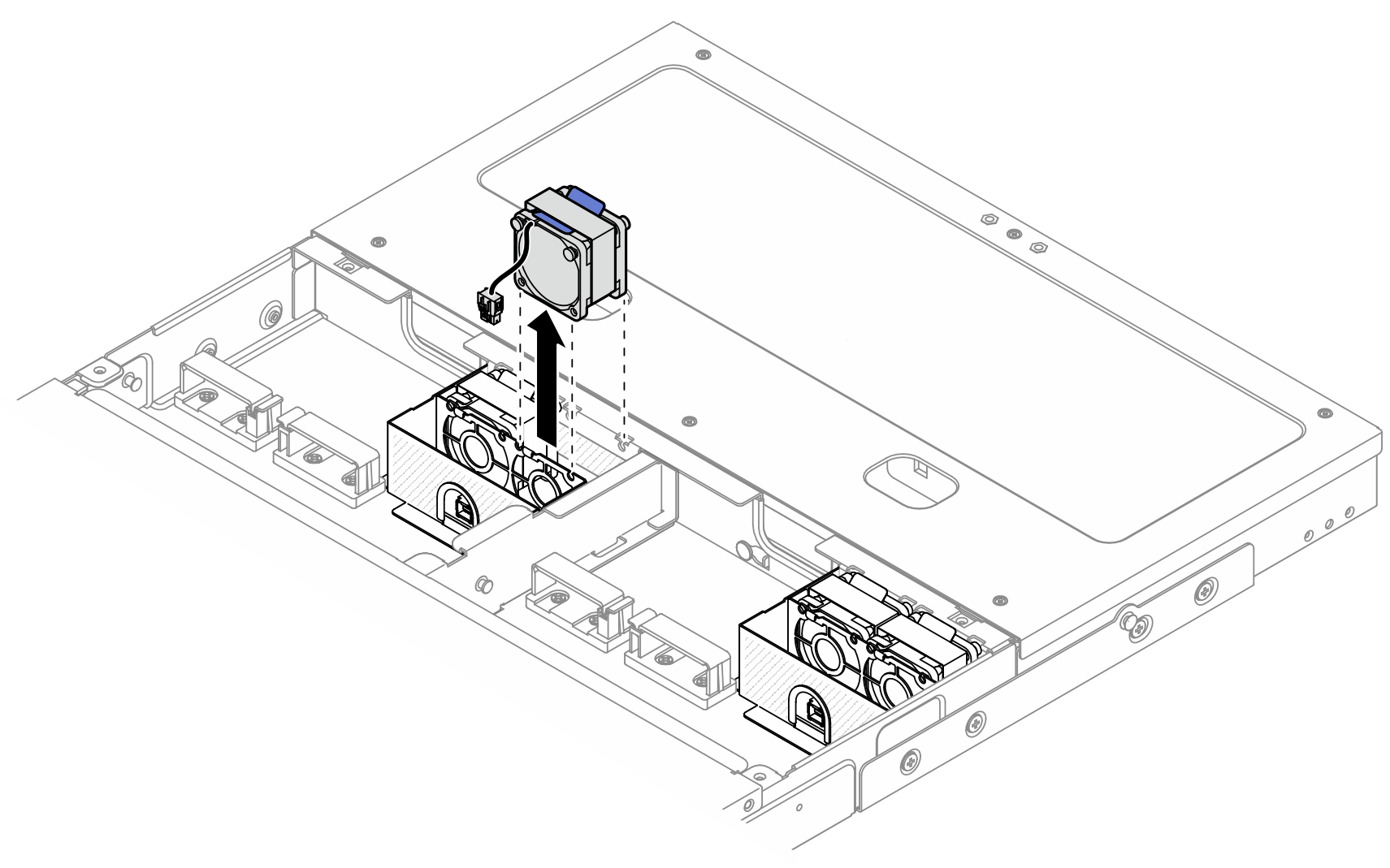

   Abbildung 2. Entfernen des Lüftermoduls
