Extracción de un módulo de ventilador del alojamiento

Siga las instrucciones que aparecen en esta sección para quitar un módulo de ventilador.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Extraiga la cubierta superior central. Consulte Extracción de la cubierta superior central.
    2. Extraiga el deflector de aire. Consulte Extracción del deflector de aire.
    3. Desconecte el cable de alimentación de la placa de control del ventilador del nodo. Consulte Conectores de E/S posteriores para localizar los conectores.
    4. Extraiga la cubierta de seguridad. Consulte Extracción de la cubierta de seguridad.
  2. Extraiga el módulo de ventilador.
    1. Mantenga presionado el pestillo del cable del ventilador.
    2. Desconecte el cable de ventilador de la placa de control del ventilador.

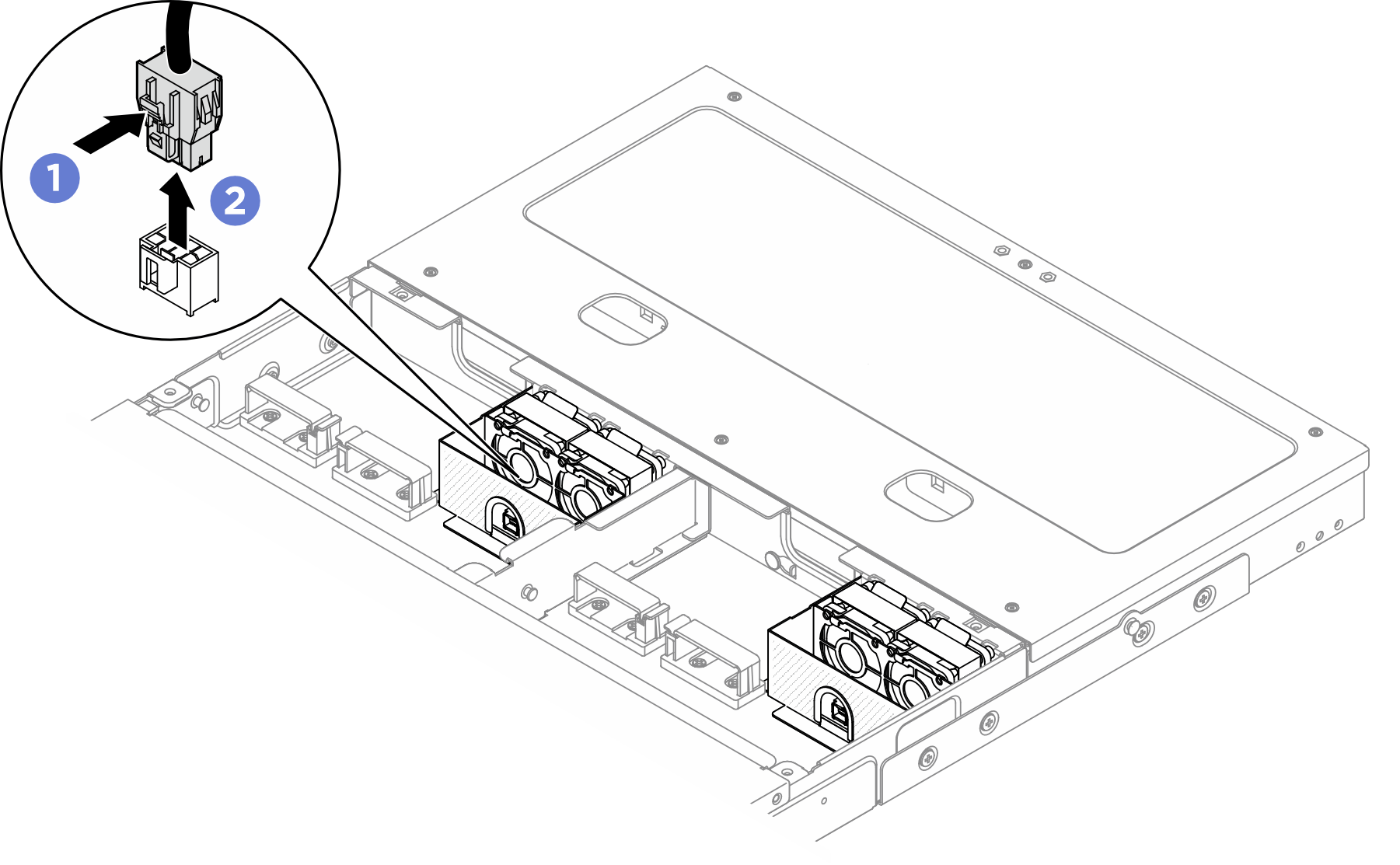

      Figura 1. Extracción del módulo de ventilador

  3. Sostenga ambos lados del mylar azul en la parte superior del módulo de ventilador; a continuación, saque el módulo de ventilador del compartimiento del ventilador.

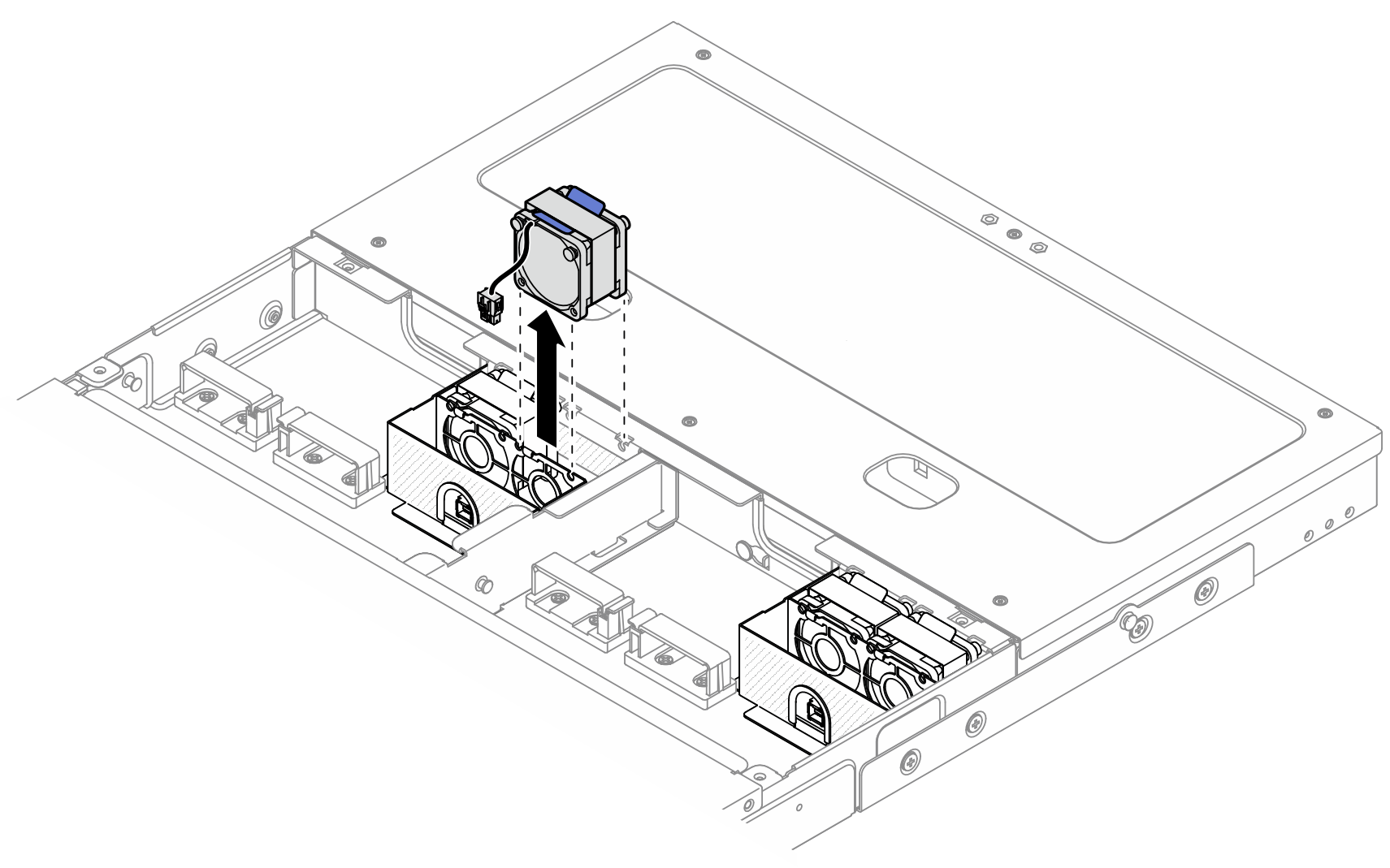

    Figura 2. Extracción del módulo de ventilador

Después de finalizar

  • Instale una unidad de sustitución. Consulte Instalación de un módulo de ventilador del alojamiento.

  • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
