Rimozione di un modulo della ventola dell'enclosure

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo di una ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione di un nodo dal rack.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio superiore centrale. Vedere Rimozione del coperchio superiore centrale.
   2. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
   3. Scollegare il cavo di alimentazione della scheda di controllo della ventola dal nodo. Per individuare i connettori, vedere Connettori I/O posteriori.
   4. Rimuovere la copertura di sicurezza. Vedere Rimozione della copertura di sicurezza.
2. Rimuovere il modulo della ventola.

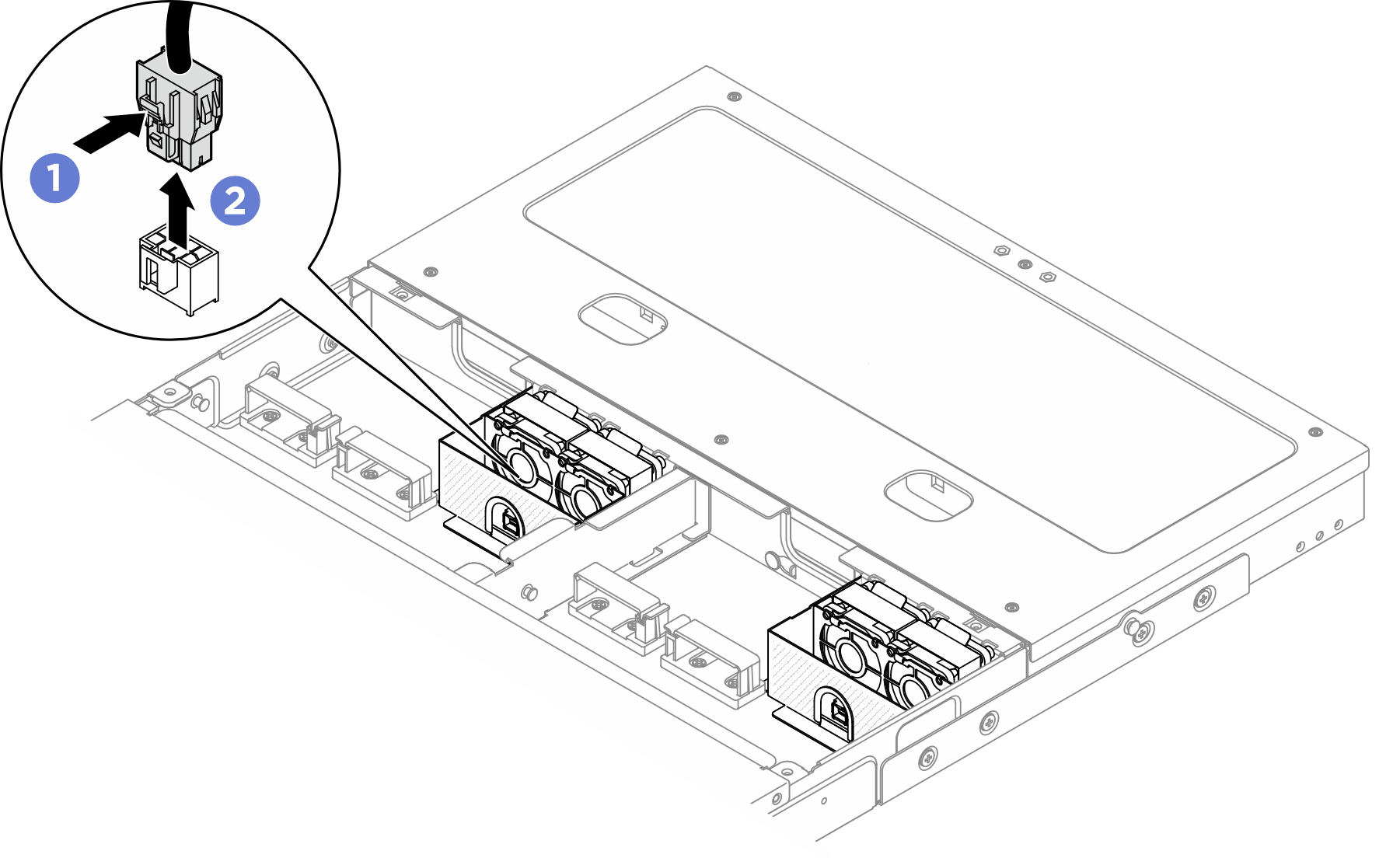

   1. Tenere premuto il fermo del cavo della ventola.
   2. Scollegare il cavo dalla ventola dalla scheda di controllo della ventola.
      Figura 1. Rimozione del modulo della ventola

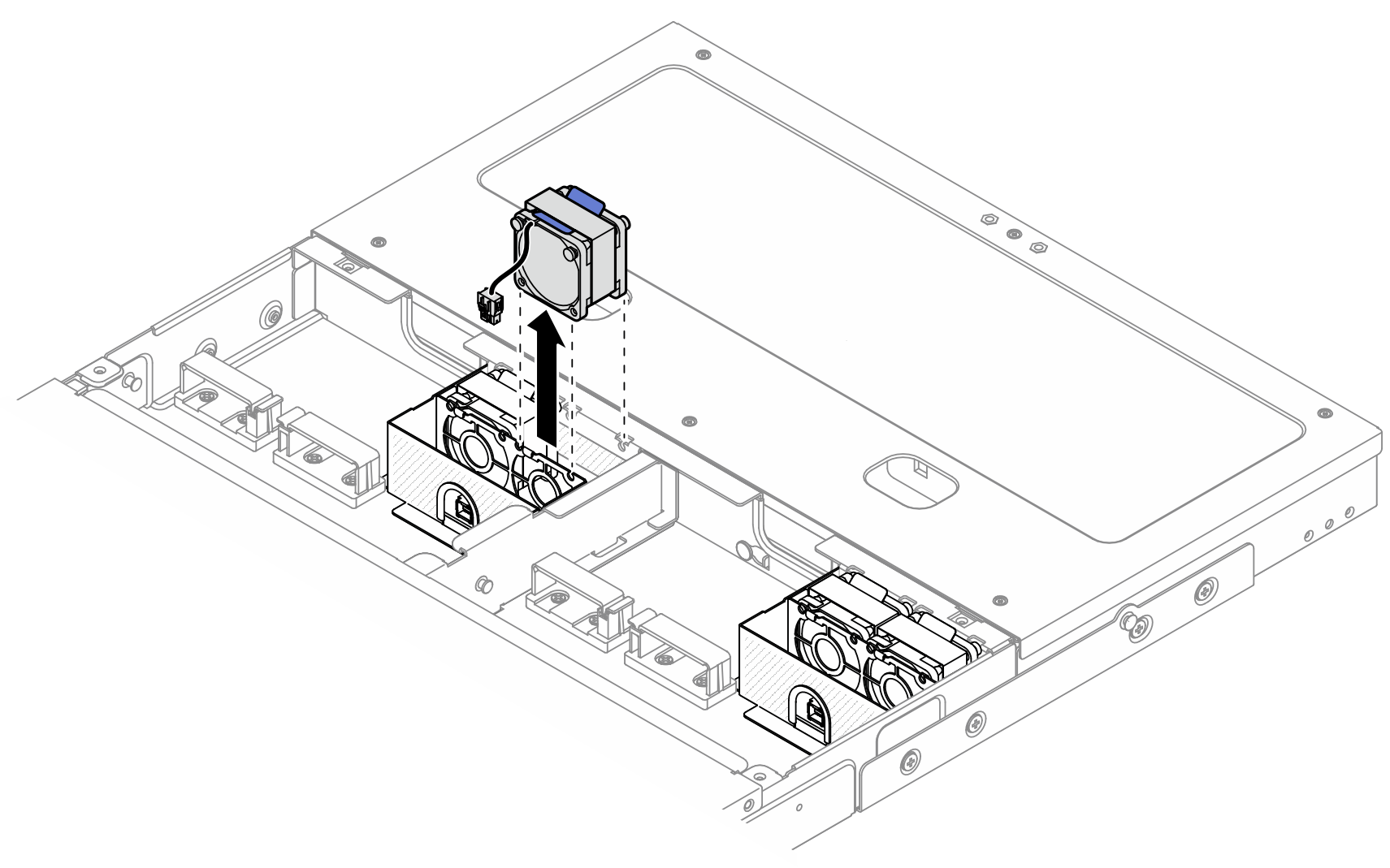

3. Tenere entrambi i lati in mylar blu sulla parte superiore del modulo della ventola, quindi estrarre il modulo della ventola dall'alloggiamento della ventola.
   Figura 2. Rimozione del modulo della ventola
