卸下机柜风扇模块

按照本节中的说明卸下风扇模块。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架中卸下节点。

过程

1. 为本任务做好准备。
   1. 卸下中间顶盖。请参阅卸下中间顶盖。
   2. 卸下导风罩。请参阅卸下导风罩。
   3. 从节点上拔下风扇控制板电源线。具体接口位置请参阅背面 I/O 接口。
   4. 卸下安全护罩。请参阅卸下安全护罩。
2. 卸下风扇模块。

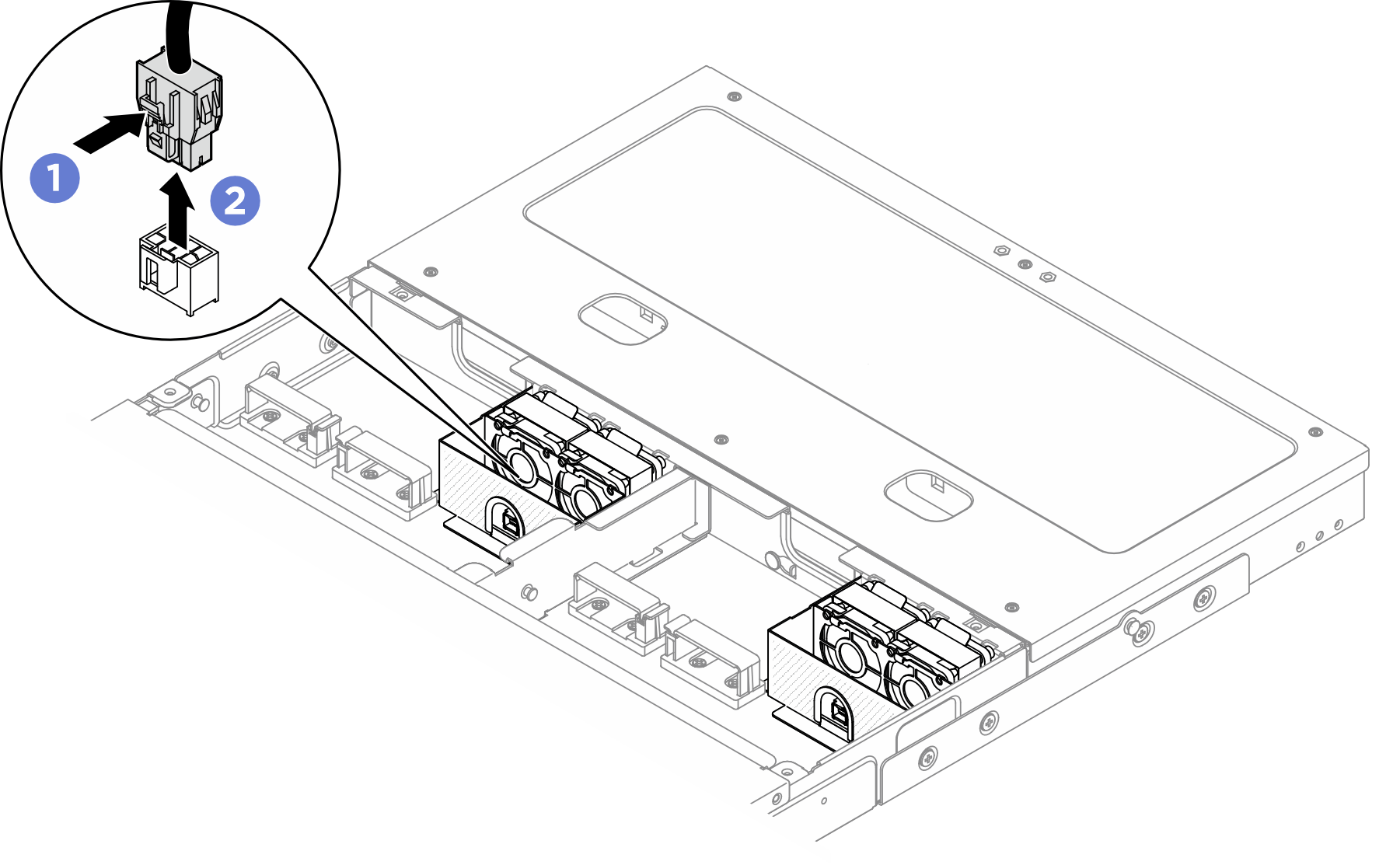

   1. 按住风扇线缆滑锁。
   2. 从风扇控制板上拔下风扇线缆。
      图 1. 卸下风扇模块

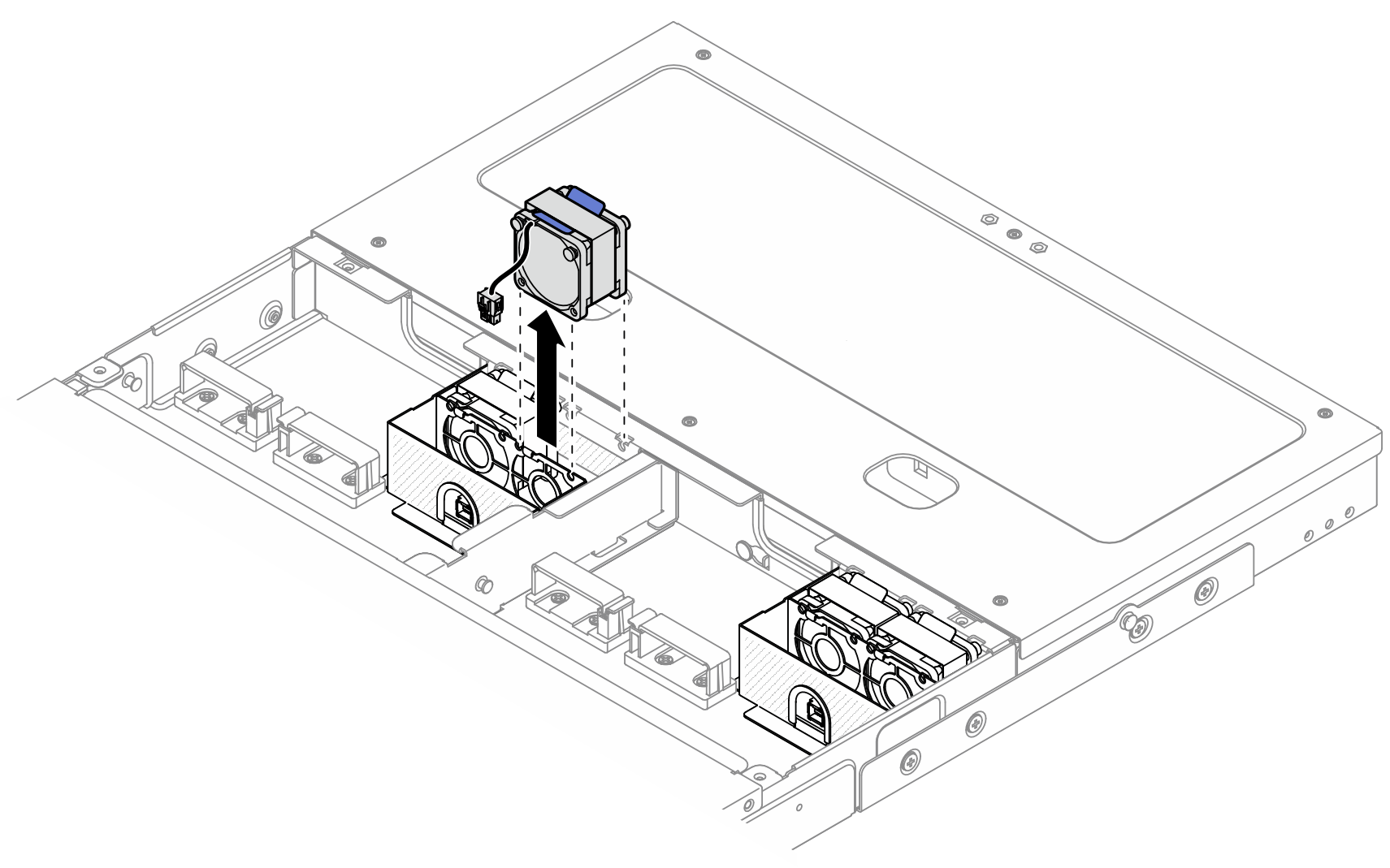

3. 握住风扇模块顶部的蓝色麦拉片的两侧；然后，将风扇模块从风扇架中拉出。
   图 2. 卸下风扇模块
