安装机柜风扇模块

按照本节中的说明安装风扇模块。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

  1. 在机柜中找到风扇插槽以安装风扇模块。请参阅系统风扇编号，了解更多详细信息。
  2. 将风扇模块与风扇插槽对齐；然后，将风扇模块向下放入风扇插槽中。

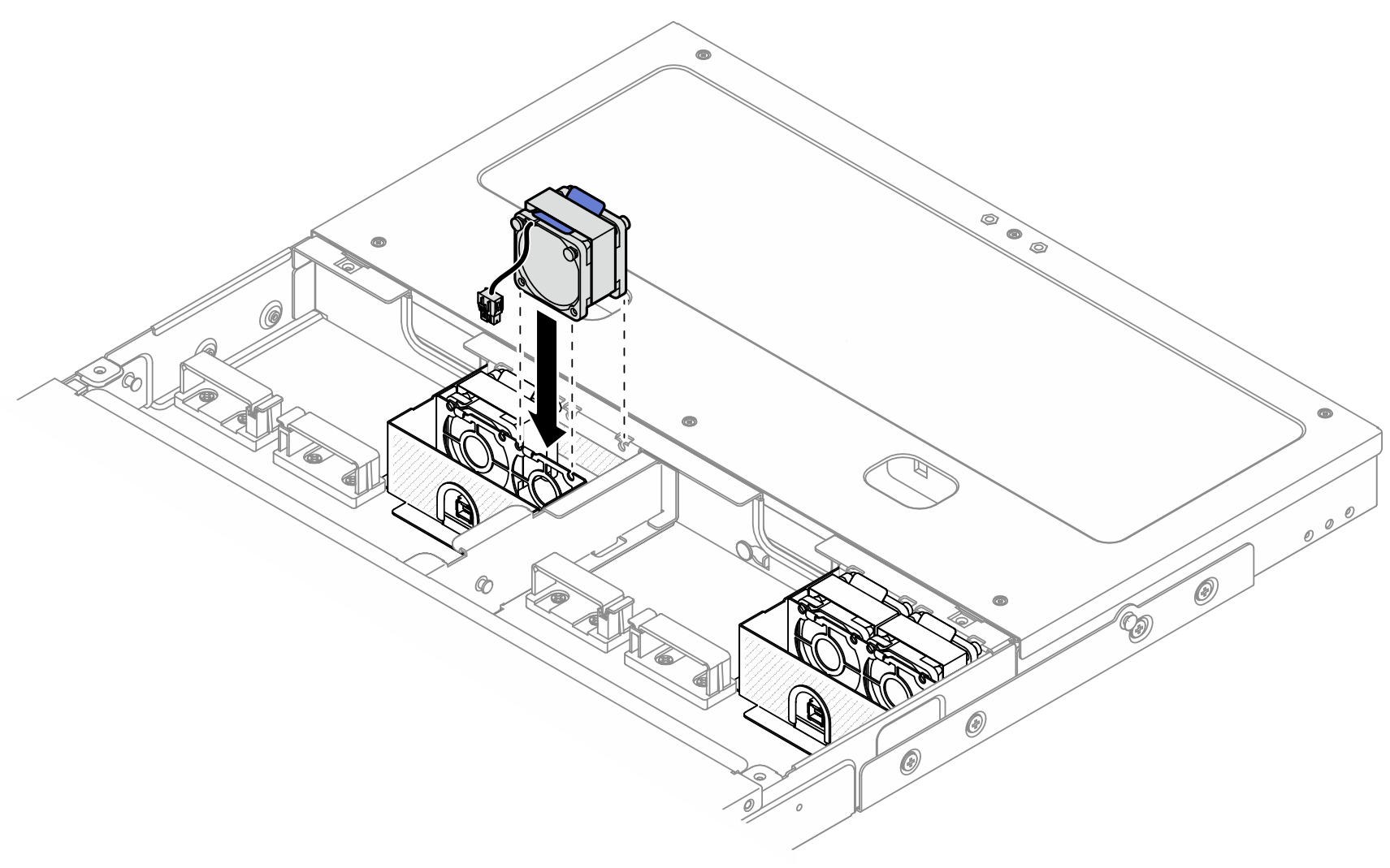

    图 1. 安装风扇模块

  3. 将风扇电源线连接到风扇控制板。具体接口位置请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》。

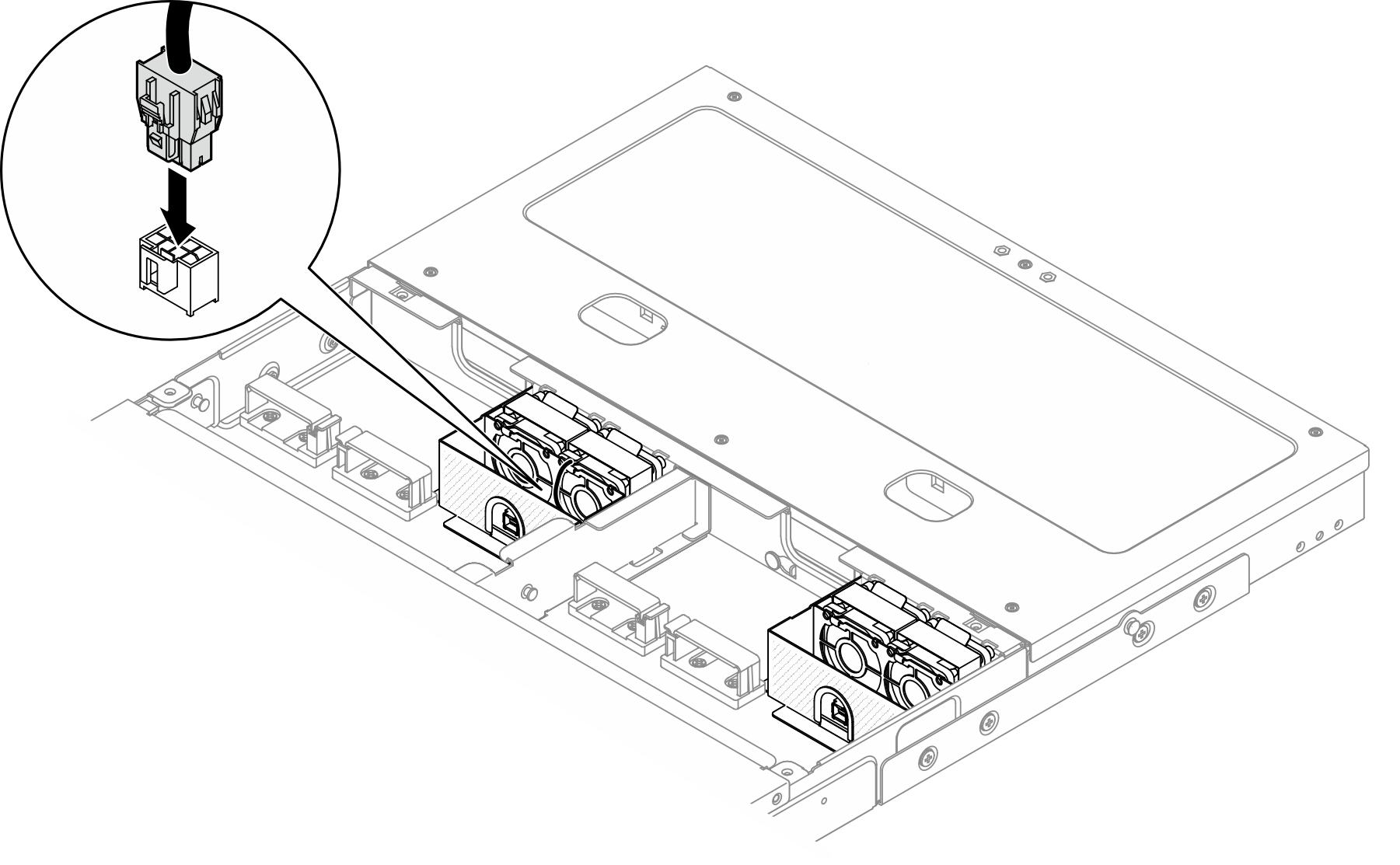

    图 2. 连接风扇电源线

完成之后

  1. 安装安全护罩。请参阅安装安全护罩。
  2. 接回风扇控制板电源线。请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》。
  3. 安装导风罩。请参阅安装导风罩。
  4. 安装中间顶盖。请参阅安装中间顶盖。
  5. 完成部件更换。请参阅完成部件更换。
