エンクロージャー・ファン・モジュールの取り付け

このセクションの手順に従って、ファン・モジュールを取り付けます。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

1. エンクロージャーのファン・スロットの位置を確認して、ファン・モジュールを取り付けます。詳しくは、システム・ファンの番号を参照してください。

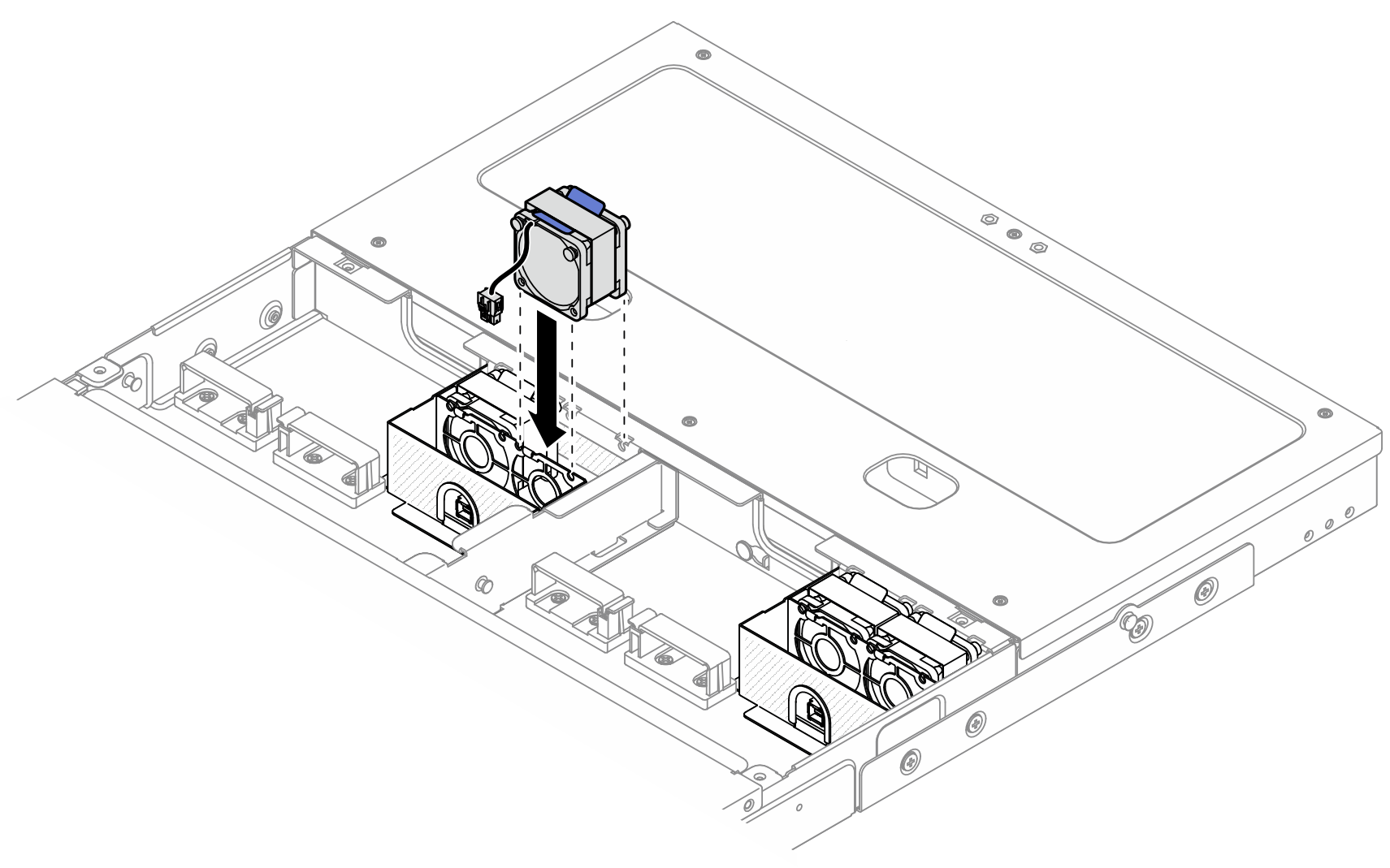

2. ファン・モジュールをファン・スロットに合わせ、ファン・モジュールをファン・スロットまで下げます。
   図 1. ファン・モジュールの取り付け

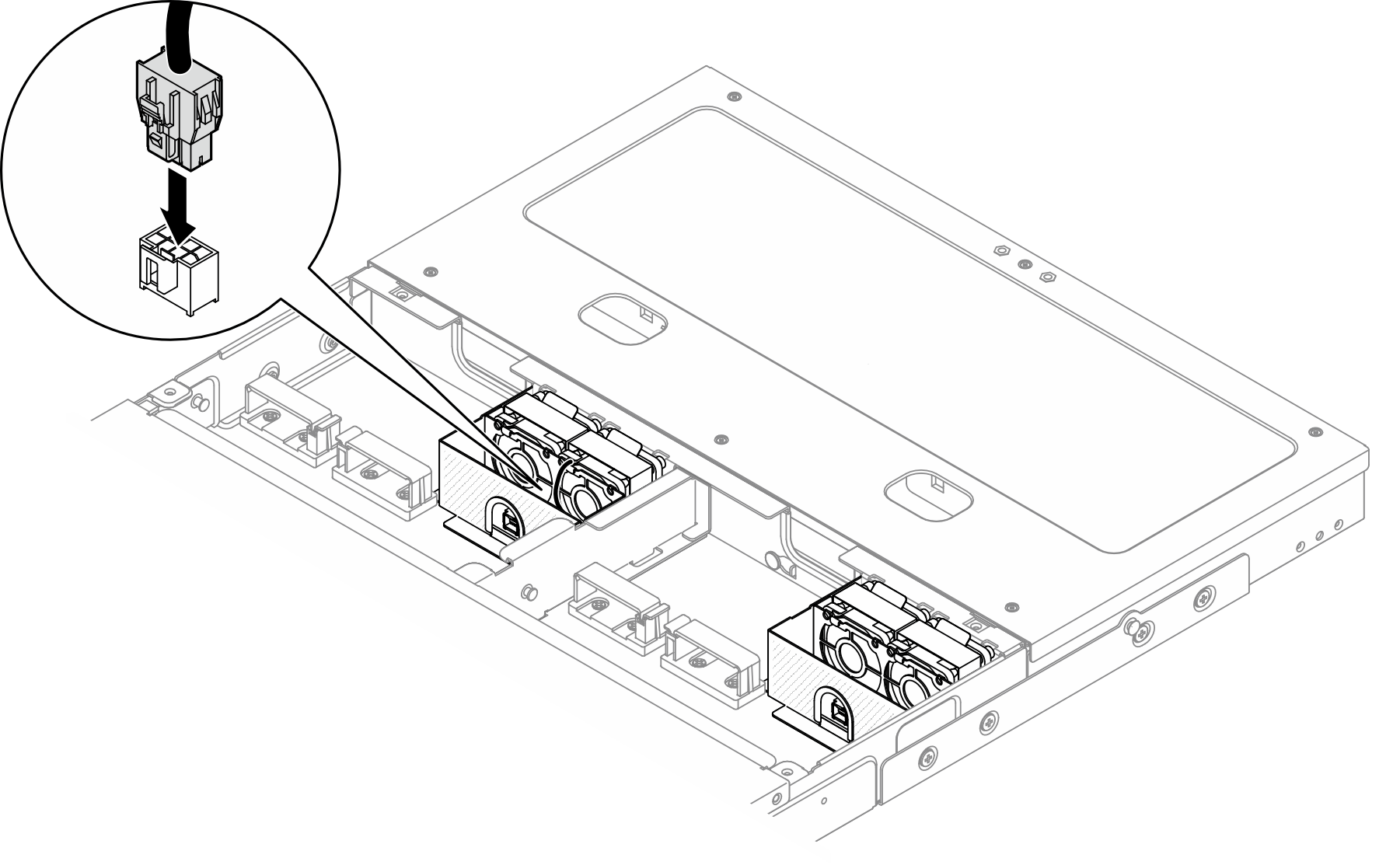

3. ファン電源ケーブルをファン制御ボードに接続します。コネクターの位置を確認するには、ThinkEdge SE100 エンクロージャー用ケーブル配線ガイド を参照してください。
   図 2. ファン電源ケーブルの接続
