Gehäuselüftermodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu installieren.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

1. Suchen Sie den Lüftersteckplatz im Gehäuse, um das Lüftermodul zu installieren. Weitere Informationen finden Sie unter Systemlüfternummerierung.

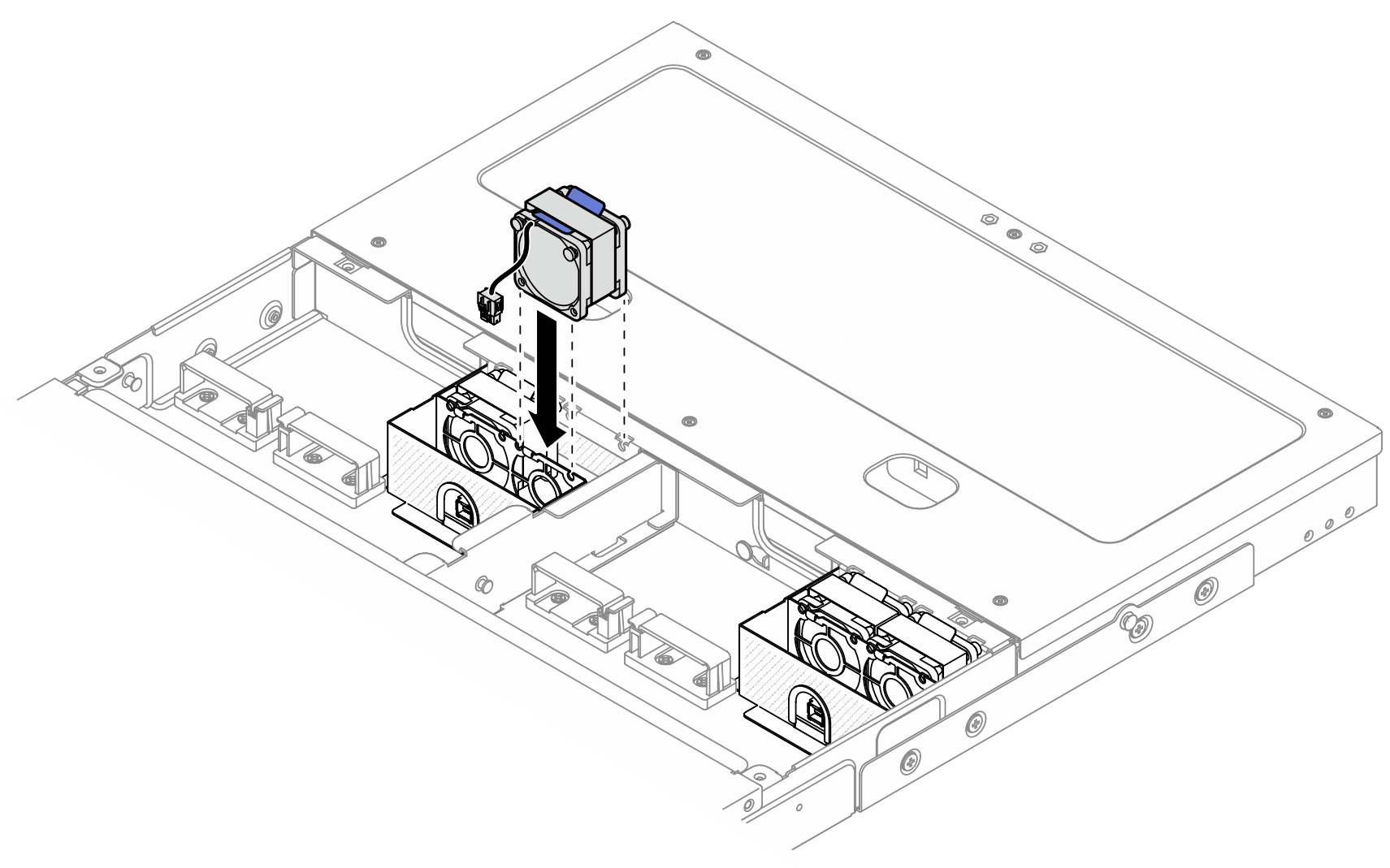

2. Richten Sie das Lüftermodul am Lüftersteckplatz aus und senken Sie es dann in den Lüftersteckplatz ab.
   Abbildung 1. Installieren des Lüftermoduls

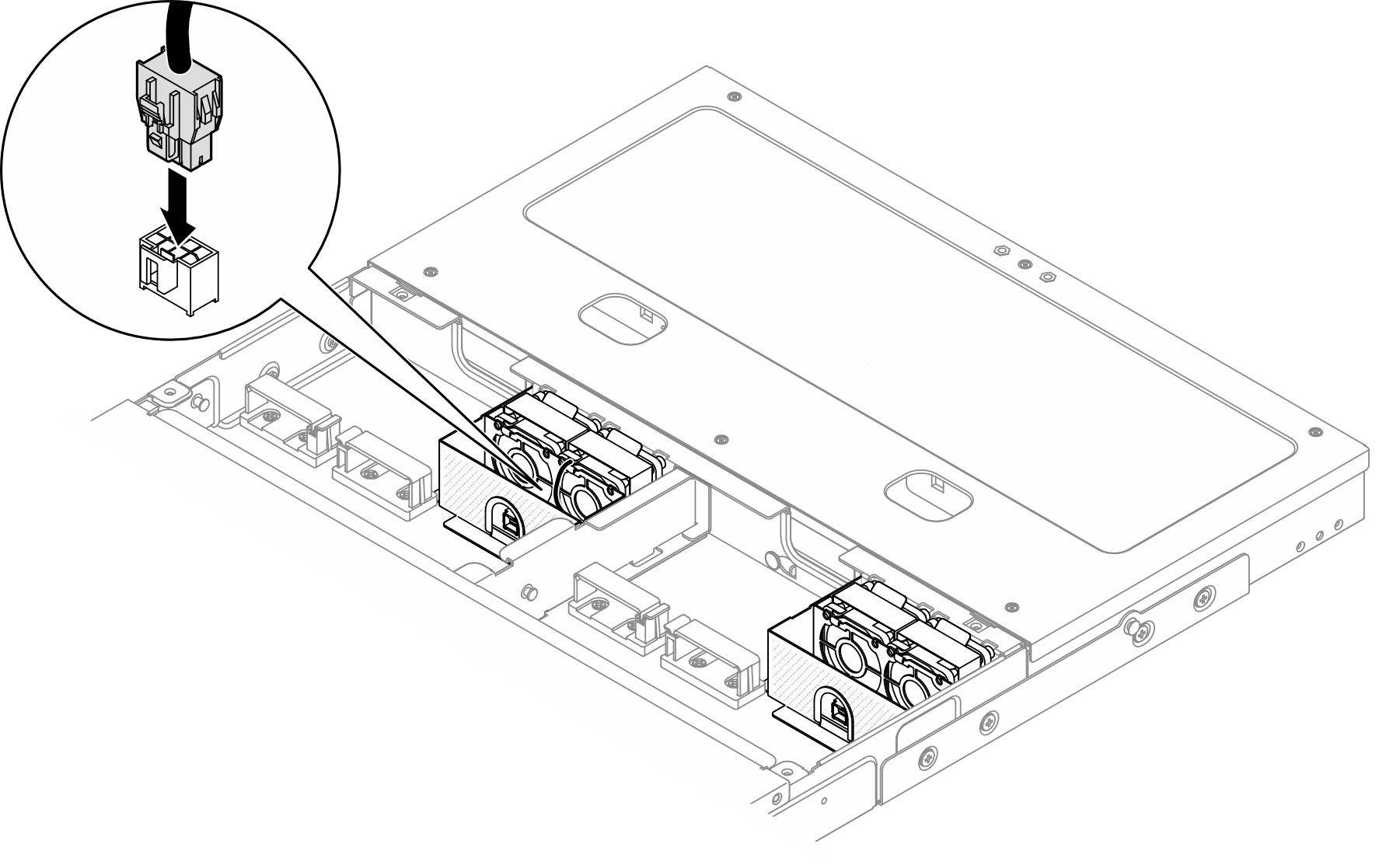

3. Schließen Sie das Lüfternetzkabel an der Lüfterplatine an. Informationen zu den Positionen der Anschlüsse finden Sie unter ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
   Abbildung 2. Anschließen des Lüfternetzkabels
