Installazione di un modulo della ventola dell'enclosure

Seguire le istruzioni riportate in questa sezione per installare un modulo della ventola.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

  1. Individuare lo slot della ventola nell'enclosure per installare il modulo della ventola. Per ulteriori dettagli, vedere Numerazione delle ventole di sistema.
  2. Allineare il modulo della ventola con lo slot della ventola; abbassare quindi il modulo della ventola nello slot della ventola.

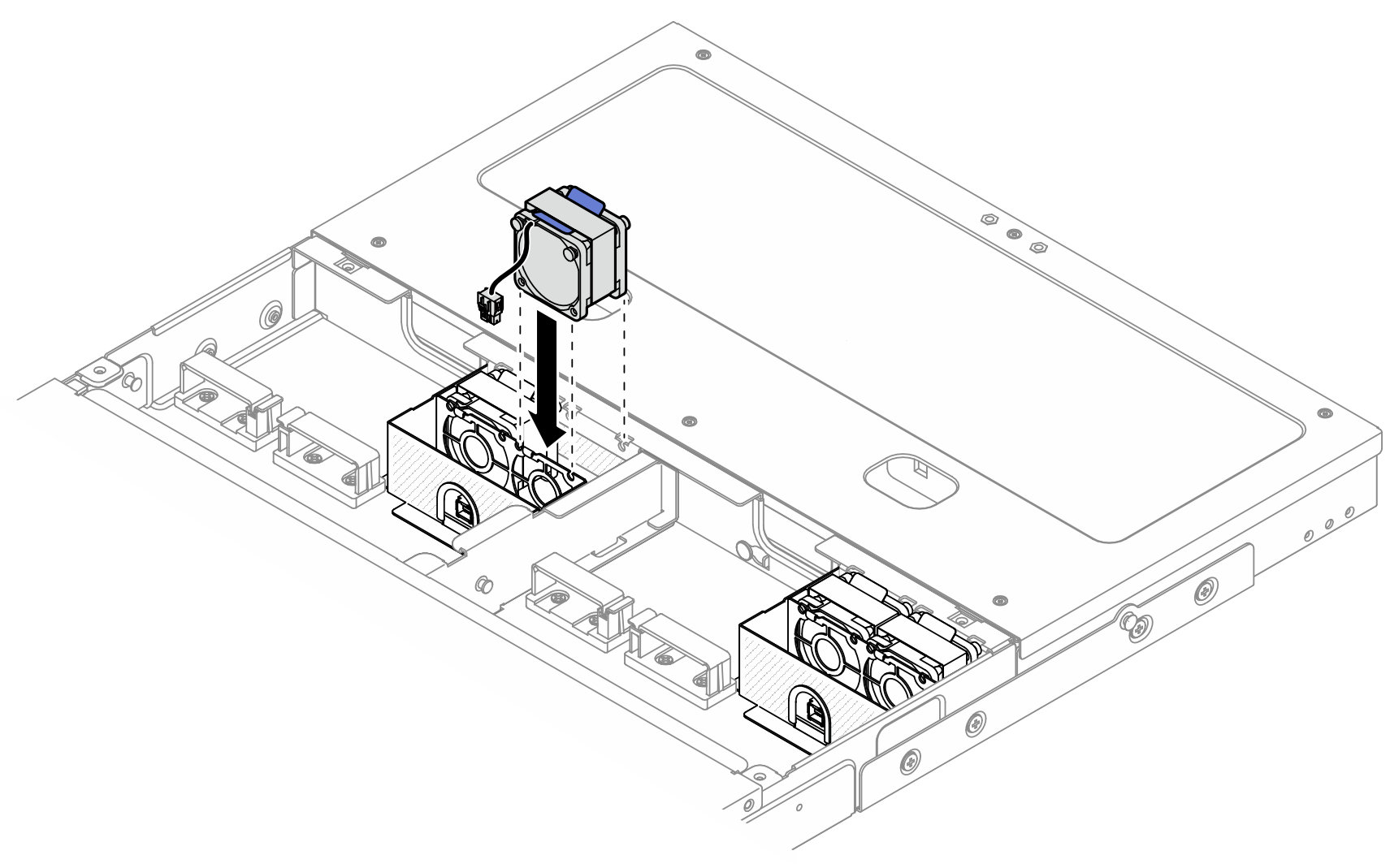

    Figura 1. Installazione del modulo della ventola

  3. Collegare il cavo di alimentazione della ventola alla scheda di controllo della ventola. Vedere Guida all'instradamento dei cavi interni dell'enclosure ThinkEdge SE100 per individuare i connettori.

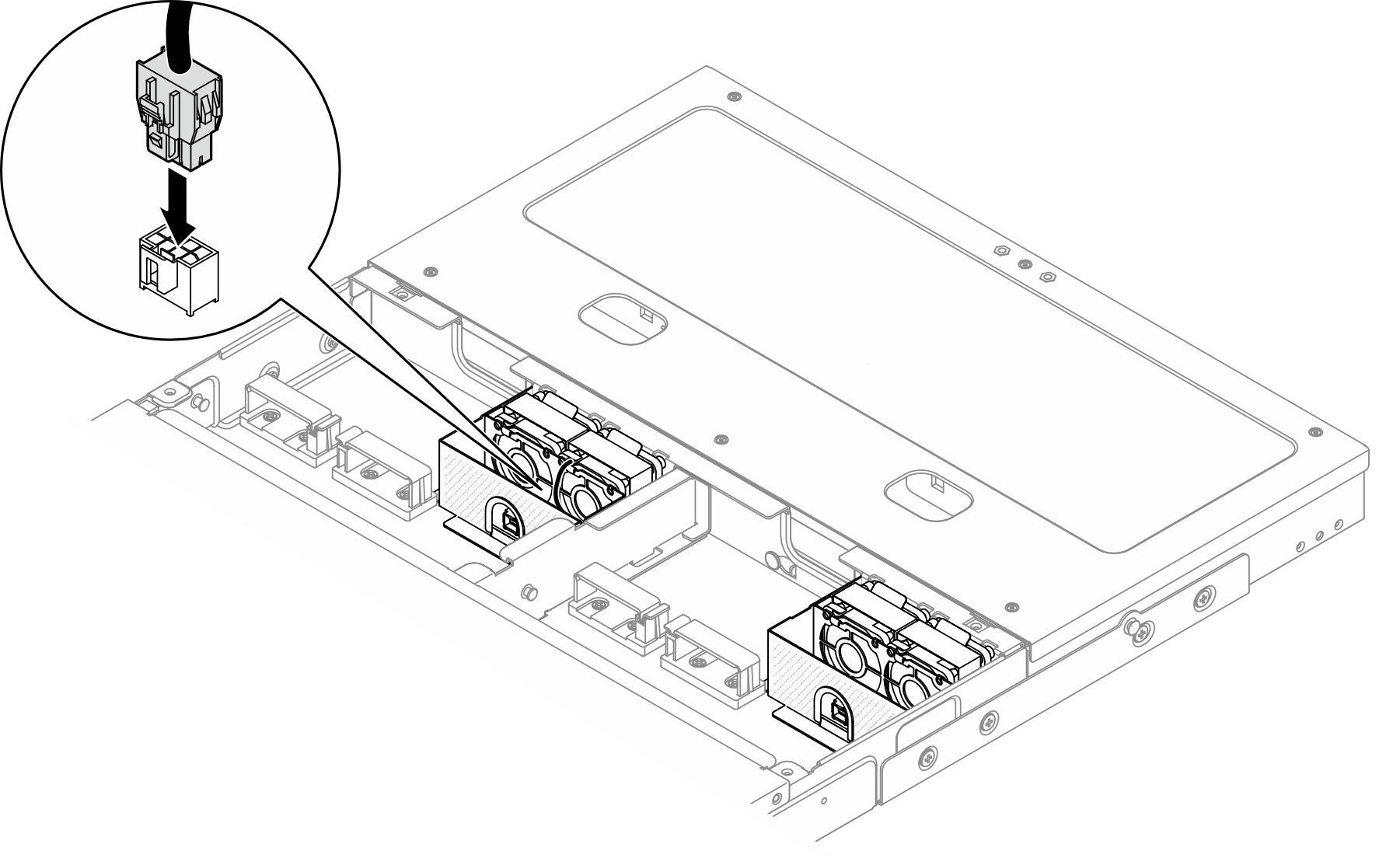

    Figura 2. Collegamento del cavo di alimentazione della ventola

Dopo aver terminato

  1. Installare la copertura di sicurezza. Vedere Installazione della copertura di sicurezza.
  2. Ricollegare il cavo di alimentazione della scheda di controllo della ventola. Vedere Guida all'instradamento dei cavi interni dell'enclosure ThinkEdge SE100.
  3. Installare il deflettore d'aria. Vedere Installazione del deflettore d'aria.
  4. Installare il coperchio superiore centrale. Vedere Installazione del coperchio superiore centrale.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
