Installation d’un module de ventilateur du châssis

Suivez les instructions de cette section pour installer un module ventilateur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Procédure

1. Localisez l’emplacement du ventilateur dans le boîtier pour installer le module ventilateur. Voir Numérotation des ventilateurs système pour plus de détails.
2. Alignez le module du ventilateur sur l’emplacement du ventilateur, puis abaissez le module du ventilateur dans l’emplacement du ventilateur.

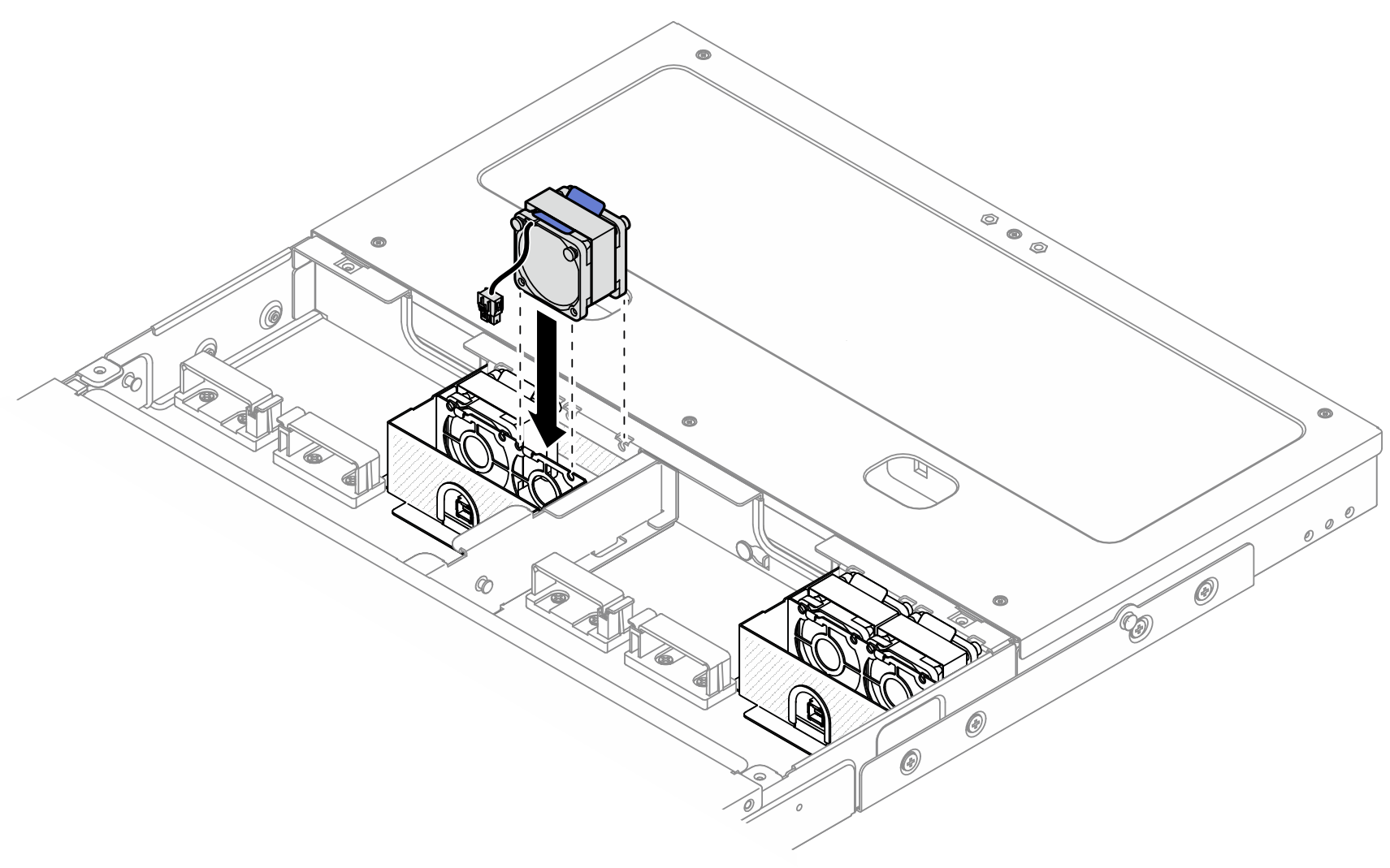

   Figure 1. Installation du module de ventilation


3. Branchez le cordon d’alimentation du ventilateur sur la carte de contrôleur de ventilation. Voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100 pour savoir où se situent les connecteurs.

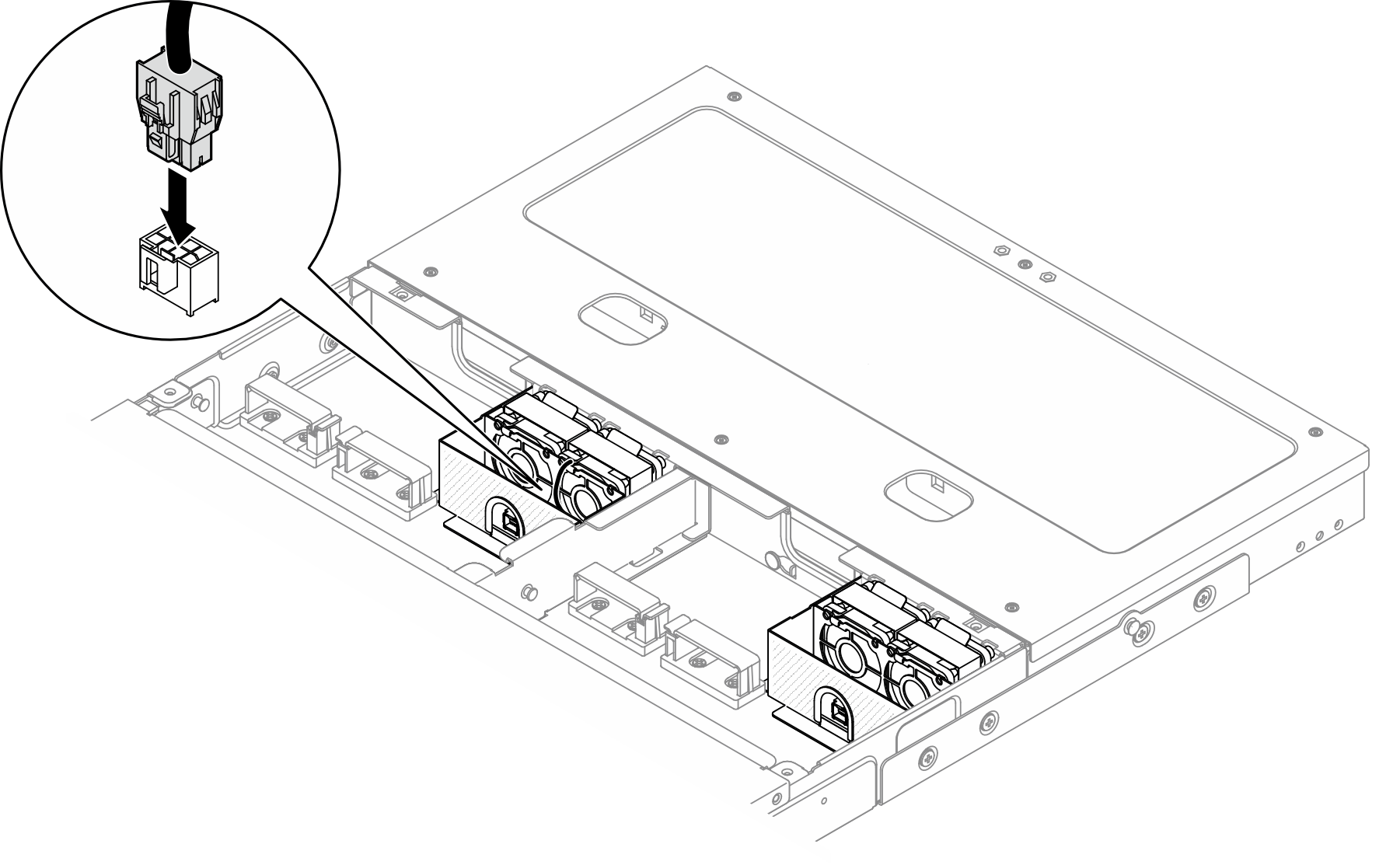

   Figure 2. Branchement du cordon d’alimentation du ventilateur
