Установка модуля вентилятора корпуса

В этом разделе приведены инструкции по установке модуля вентилятора.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

  1. Найдите в корпусе гнездо вентилятора для установки модуля вентилятора. Дополнительные сведения см. в разделе Нумерация вентиляторов компьютера.
  2. Совместите модуль вентилятора с гнездом вентилятора; затем опустите модуль вентилятора в гнездо.

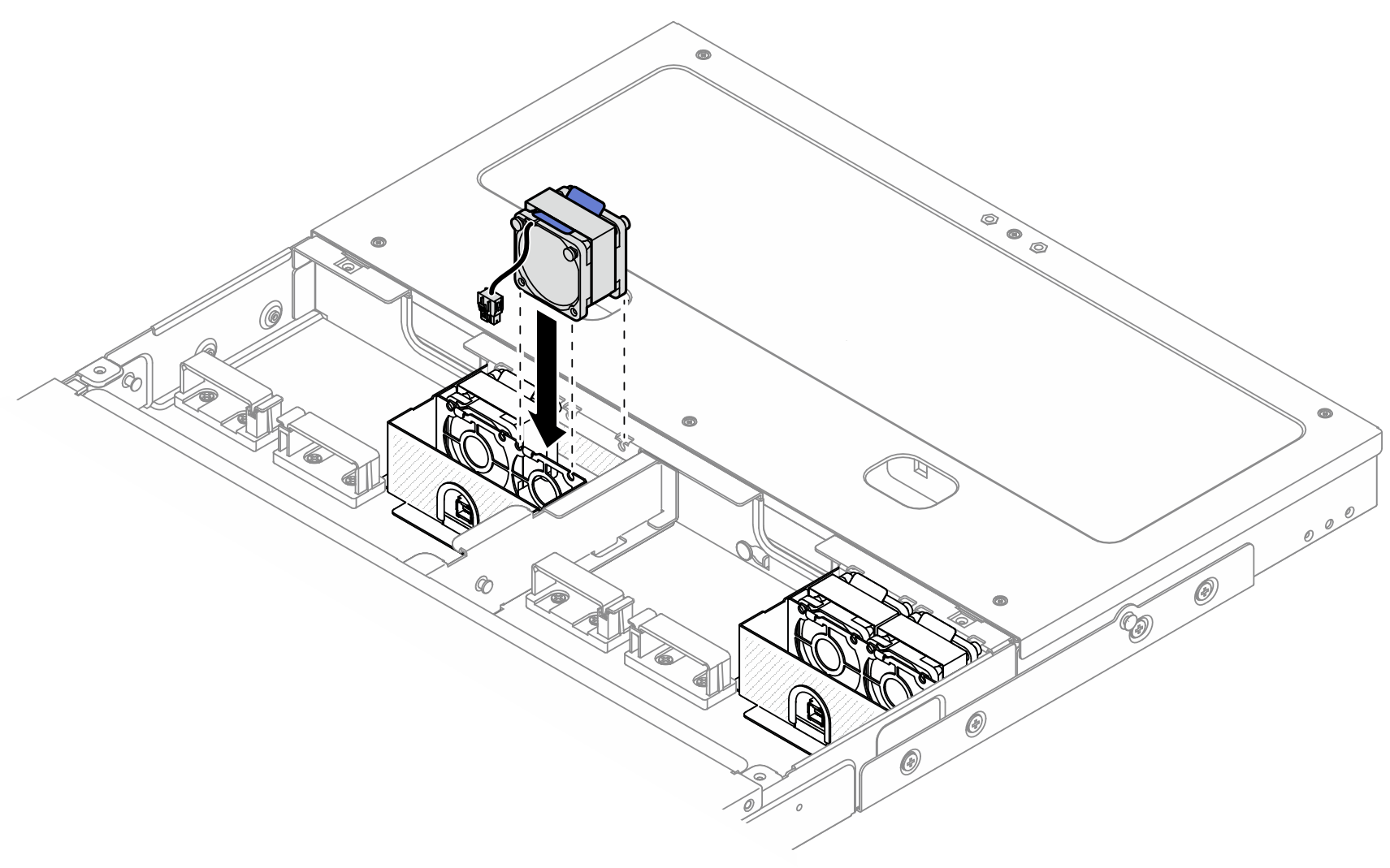

    Рис. 1. Установка модуля вентиляторов

  3. Подключите кабель питания вентилятора к плате управления вентилятором. Сведения о расположении разъемов см. по адресу Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.

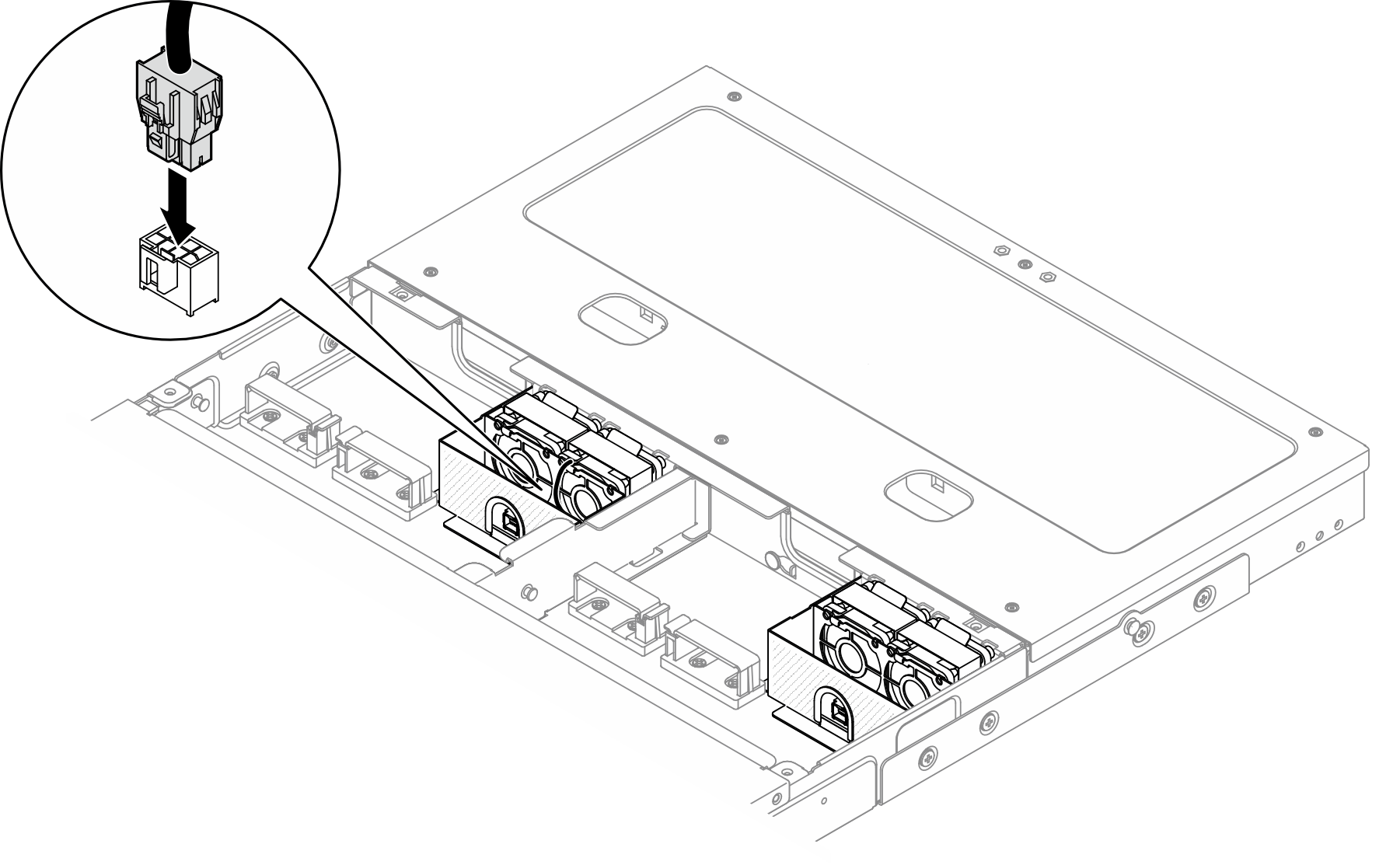

    Рис. 2. Подключение кабеля питания вентилятора

После завершения

  1. Установите защитный кожух. См. раздел Установка защитного кожуха.
  2. Подключите кабель питания платы управления вентилятором. См. раздел Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.
  3. Установите дефлектор. См. раздел Установка дефлектора.
  4. Установите средний верхний кожух. См. раздел Установка среднего верхнего кожуха.
  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.
