Снятие модуля вентилятора корпуса

В этом разделе приведены инструкции по снятию модуля вентилятора.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие узла со стойки.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите средний верхний кожух. См. раздел Снятие среднего верхнего кожуха.
   2. Снимите дефлектор. См. раздел Снятие дефлектора.
   3. Отключите кабель питания платы управления вентилятором от узла. Сведения о расположении разъемов см. в разделе Задние разъемы ввода-вывода.
   4. Снимите защитный кожух. См. раздел Снятие защитного кожуха.
2. Снимите модуль вентилятора.
   1. Нажмите и удерживайте защелку кабеля вентилятора.
   2. Отключите кабель вентилятора от платы управления вентилятором.

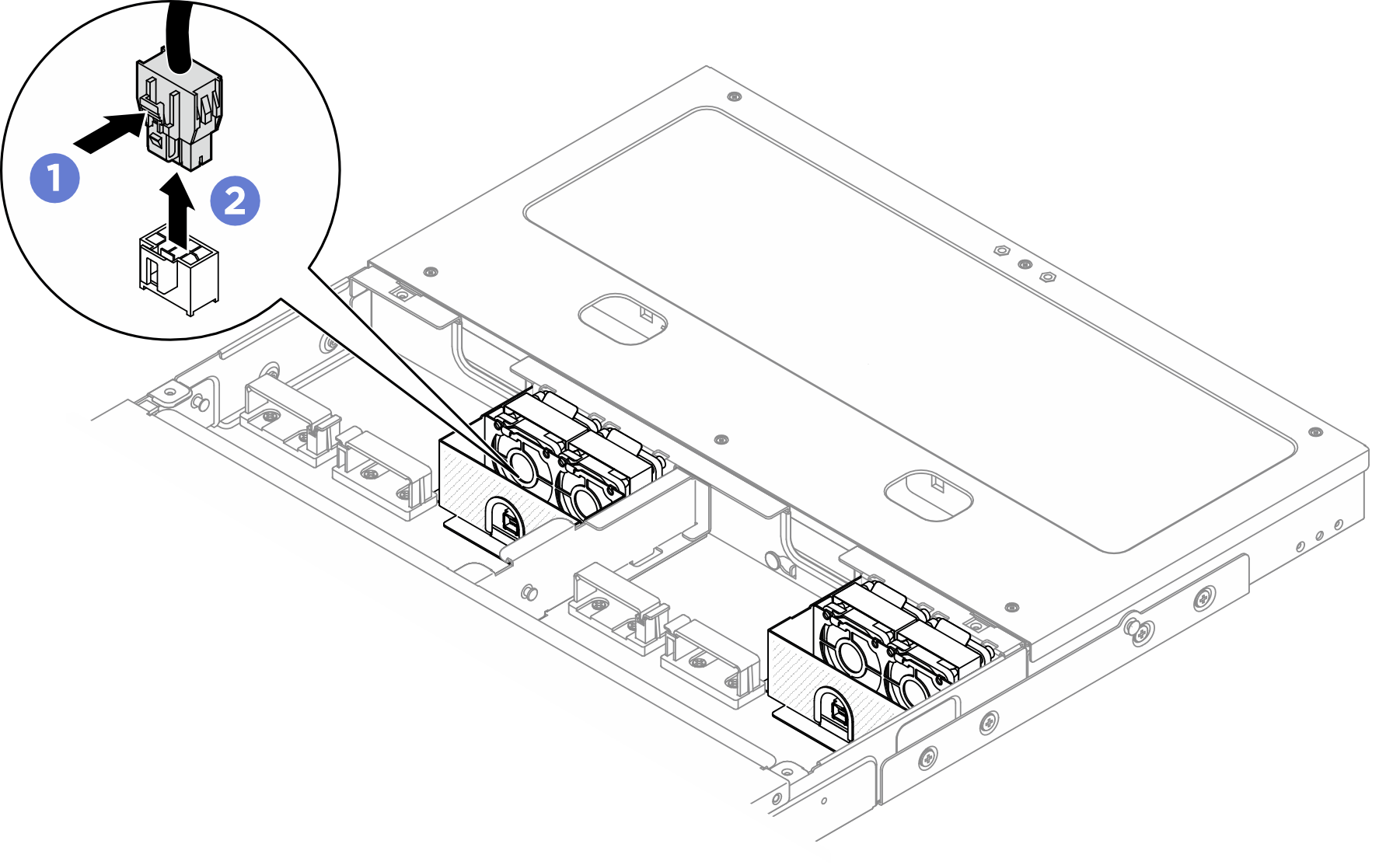

      Рис. 1. Снятие модуля вентилятора


3. Возьмитесь за обе стороны синей майларовой пленки в верхней части модуля вентилятора и вытащите модуль из отсека для вентилятора.

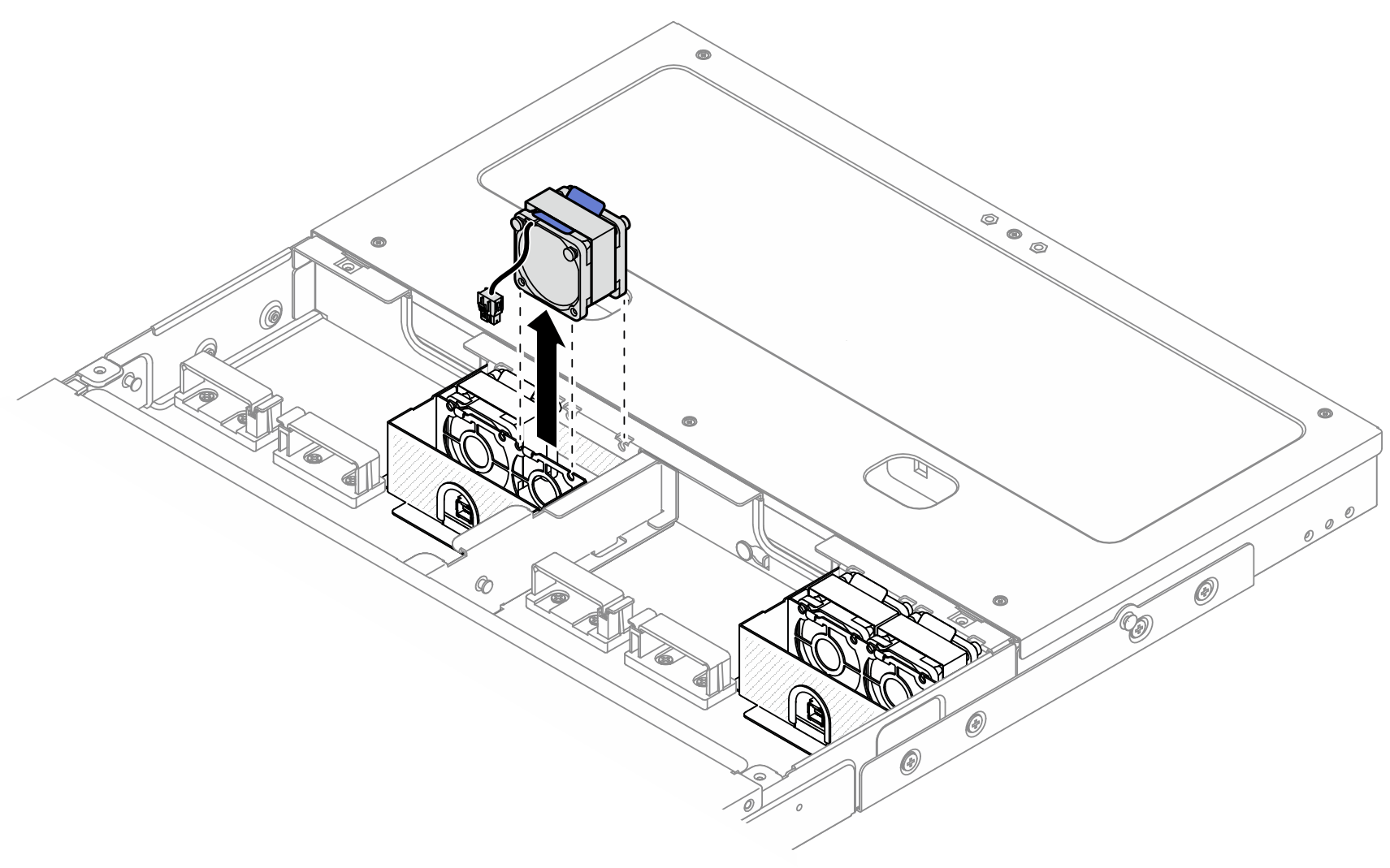

   Рис. 2. Снятие модуля вентилятора
