Remover um módulo de ventilador do gabinete

Siga as instruções nesta seção para remover um módulo de ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover um nó do rack.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa superior central. Consulte Remover a tampa superior central.
   2. Remova o defletor de ar. Consulte Remover o defletor de ar.
   3. Desconecte o cabo de alimentação da placa de controle do ventilador do nó. Consulte Conectores de E/S traseiros para localizar os conectores.
   4. Remova a tampa de segurança. Consulte Remover a tampa de segurança.
2. Remova o módulo de ventilador.
   1. Pressione e mantenha pressionada a trava do cabo do ventilador.
   2. Desconecte o cabo do ventilador da placa de controle do ventilador.

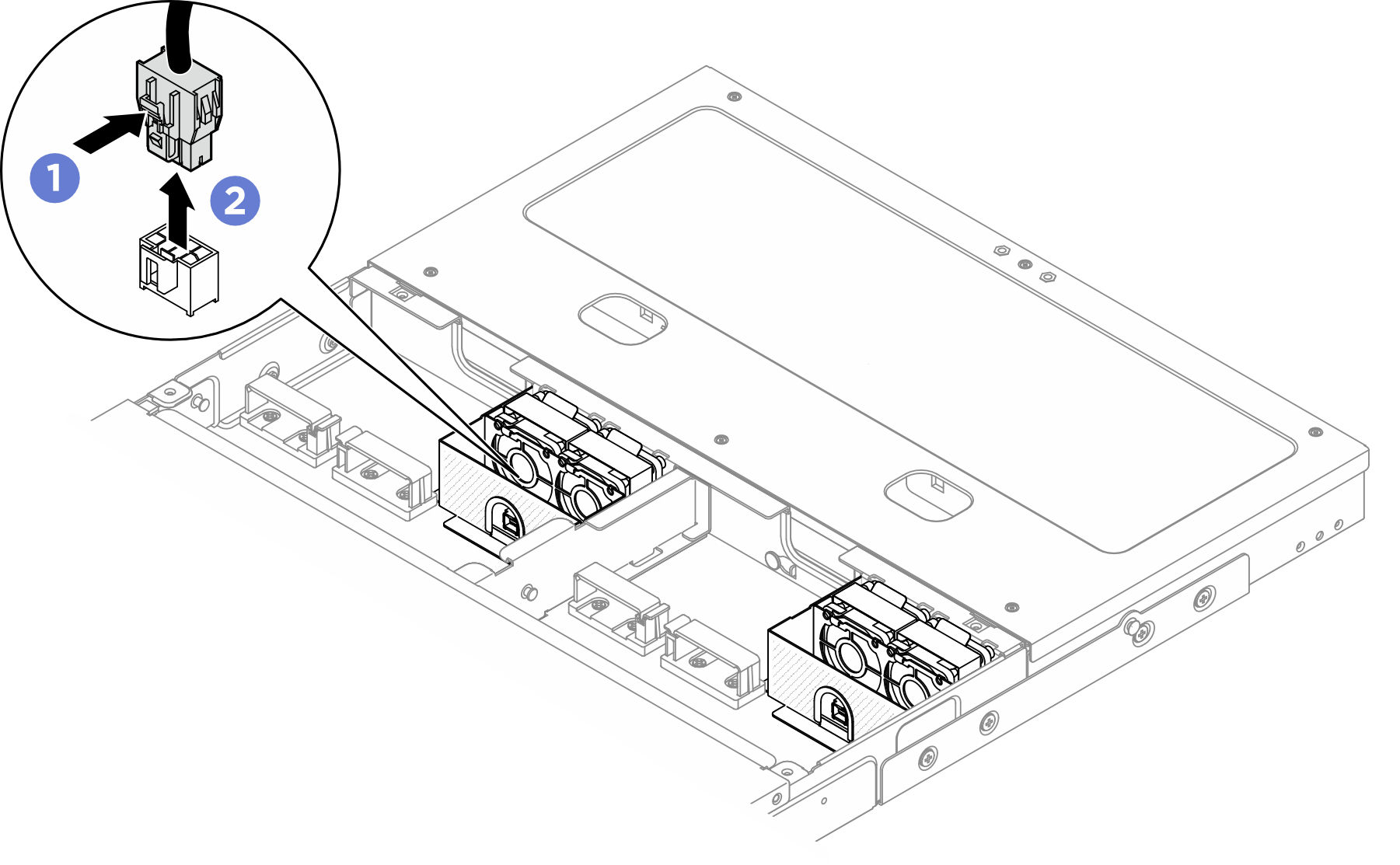

      Figura 1. Remoção do módulo de ventilador


3. Segure os dois lados da fita Mylar azul na parte superior do módulo do ventilador. Depois, puxe o módulo do ventilador para fora da gaiola do ventilador.

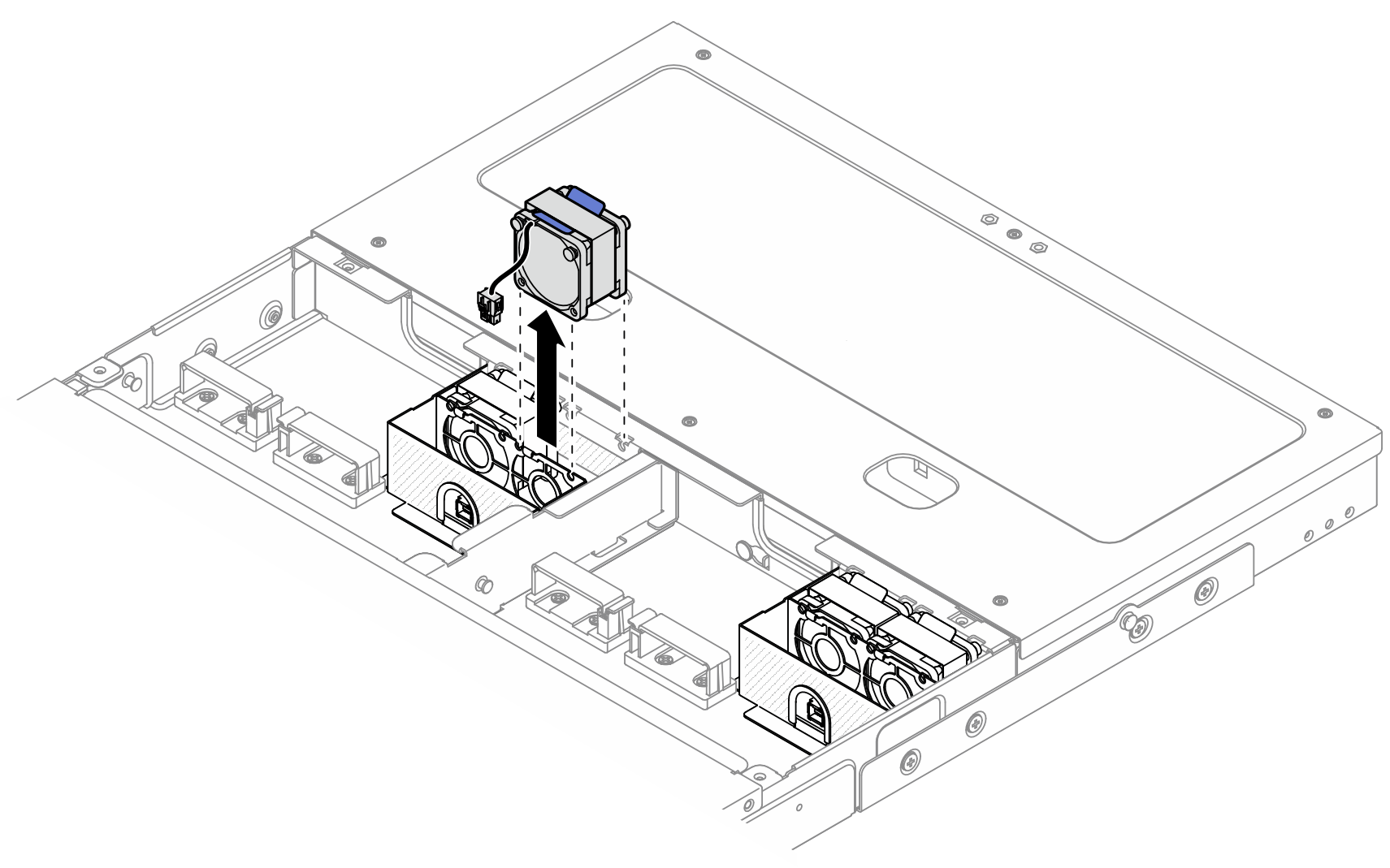

   Figura 2. Remoção do módulo de ventilador
